Работа с файлом хранилищем

Для проектов, которые расположены на Revit Server, появилась необходимость работать Файлом хранилищем.

Принцип работы немного отличается от работы с локальными файлами.

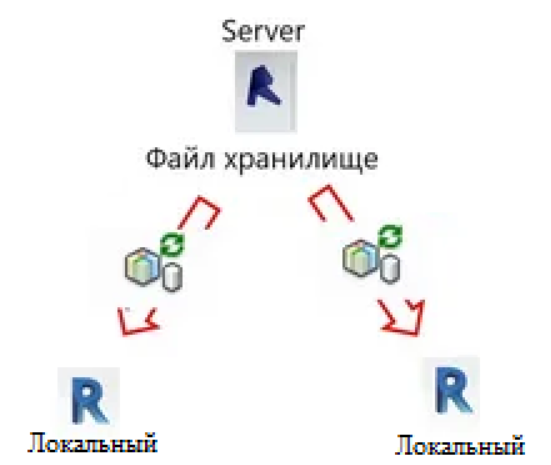

Принцип работы показан на схеме. После того, как в файле запускается совместная работа, файл из локального, становится файлом хранилищем.

Теперь при открытии файла, появляется необходимость ставить кнопку ««Создать новый локальный»».

Теперь основной файл, находится на Revit Server, а создаваемые для работы локальные файлы лежат на диске C.

Для того, чтобы загрузить изменения в файл хранилище –– необходимо синхронизироваться.

При каждом начале работы рекомендуется создавать новый локальный файл (заменяя старый).

Последовательность работы.

Открываем Revit и выбираем открыть проект.

Переходим на Revit Server, выбираем файл, ставим галочку ««Создать новый локальный»» и нажимаем открыть.

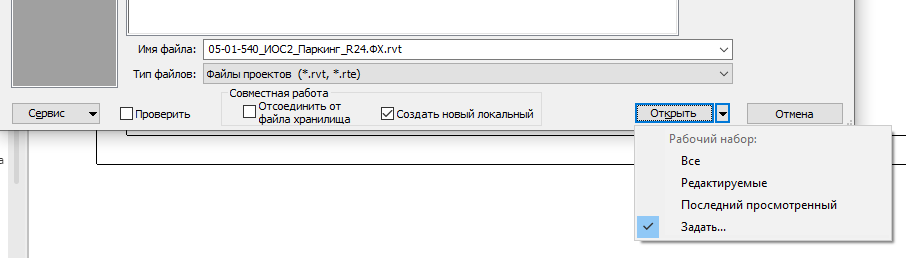

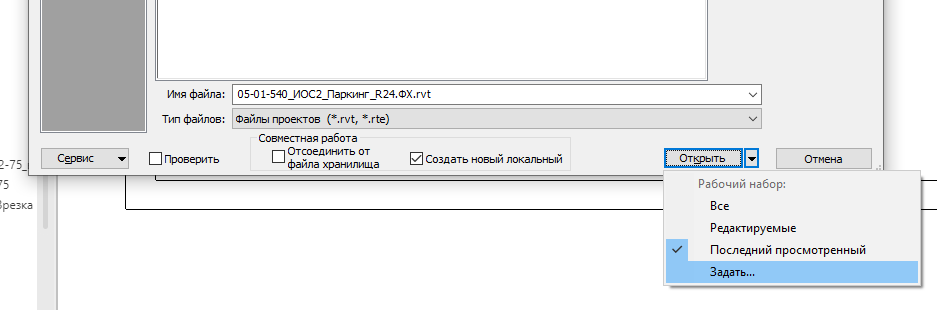

При необходимости открыть файл быстрее можно выбрать рабочие наборы, которые не нужно загружать при открытии. Для этого рядом с кнопкой открыть развернем список и выберем из него Задать. А затем нажмем Открыть.



После этого открывается локальная копия файла. В ней можно работать.

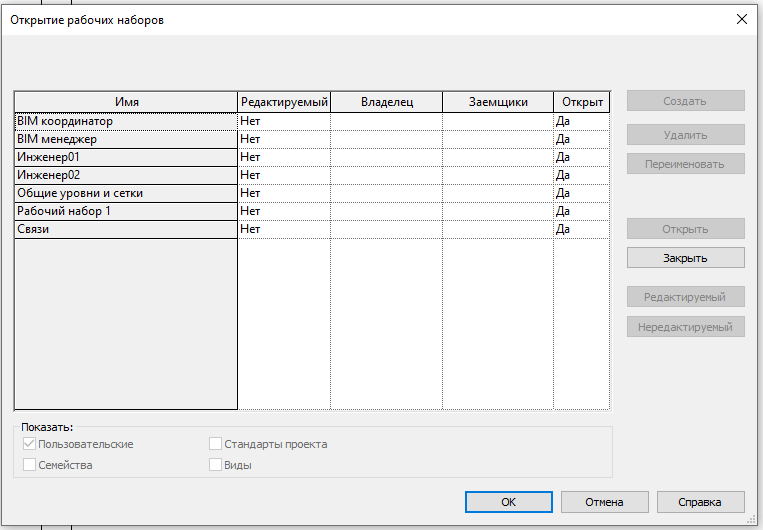

Так же при открытии, если выбрали ««Задать»» появится окно с рабочими наборами. Связанные файлы должны находится в рабочем наборе Связи.

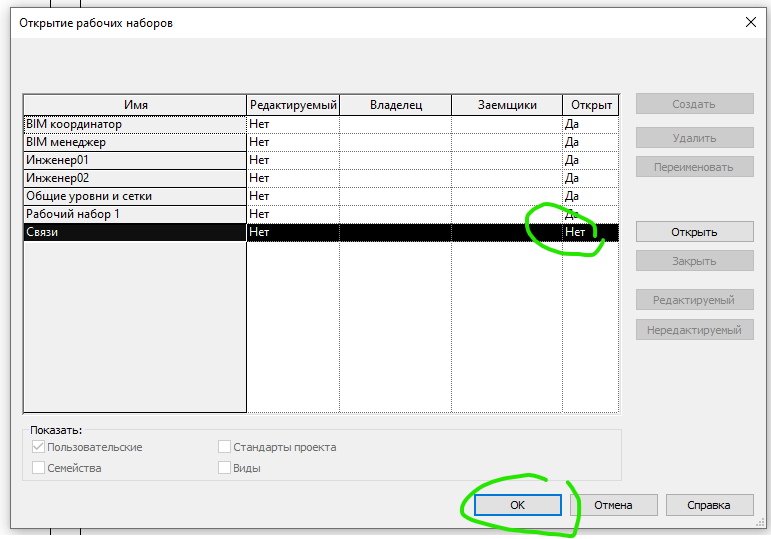

Данный рабочий набор можно выбрать и нажать закрыть.

Теперь после нажатия ОК связанные файлы, которые будут в данном рабочем наборе загружаться не будут.

ВАЖНО!

Работать в файле хранилище нельзя!

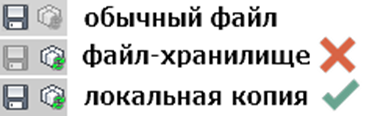

Файлы, которые содержат в наименовании ««ФХ»» - открываем с созданием локальной копии!

Основное отличие работы заключается в том, что появляется необходимость работать в нужном рабочем наборе. Ниже представлен перечень рабочих наборов в файле ВК.

Выбрать рабочий набор можно как через строку состояния,

Так и на вкладке совместной работы.

После того, как вы присвоите рабочий набор, всем элементам, размещенным в модели, будет присвоен данный рабочий набор.

Для того, чтобы сменить рабочий набор элементу –– выберите его из выпадающего списка в свойствах.

Для того, чтобы синхронизироваться с ФХ нажмем на кнопку синхронизации в левом верхнем углу,

Или перейдем на вкладку Совместная работа и выполним синхронизацию.

После нажатия появится окно, где Revit предложит освободить рабочие наборы. Не смотря на то, что совместная работа в нашем случае развернута формально, рабочие наборы, которые позволяет выбрать Revit лучше освободить.

После того как вы синхронизировались –– файл можно закрыть.

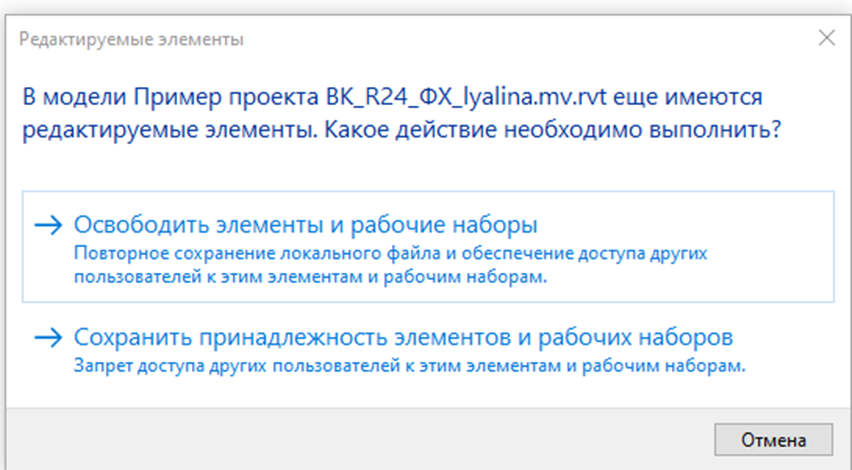

При закрытии Revit так же может предложить освободить рабочие наборы. Тут лучше выбрать ««Освободить элементы и рабочие наборы»».

При открытии файла вновь –– рекомендуется создавать новый локальный файл.
