*Инструкция по работе с плагином UpdateDuctsAndPipes

Плагин создан для того, чтобы заполнять параметры для спецификаций разделов ОВ и ВК.

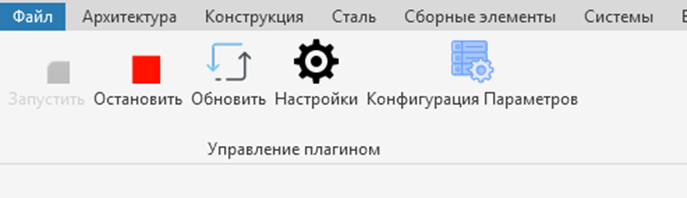

После установки необходимо проверить, что кнопка «Запустить» не активна, как на скриншоте.

При таких настройках плагин будет работать автоматически. При создании и изменении элементов в модели параметры будут всегда актуально заполнены.

*В случае есть потребуется обновить элементы, которые не менялись нужно нажать кнопку «Обновить», даже есть кнопка «Запустить» не активна.

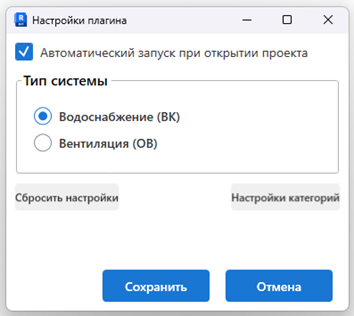

Затем нужно перейти в раздел «Настройки», выбрать свой раздел и сохранить.

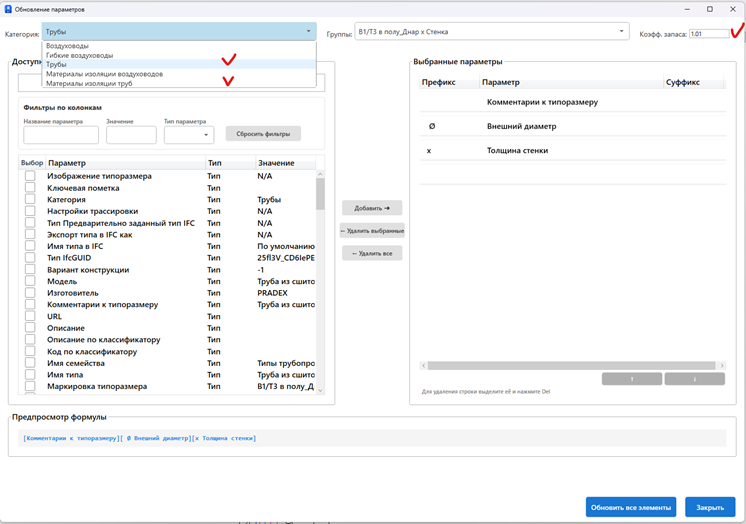

Кнопка «Конфигурация Параметров» хранит в себе настройки формул для наименования трубопроводов и изоляции труб (заносится в параметр ADSK_Количество). Так же на панели можно настроить коэффициент запаса (заносится в параметр ADSK_Количество).

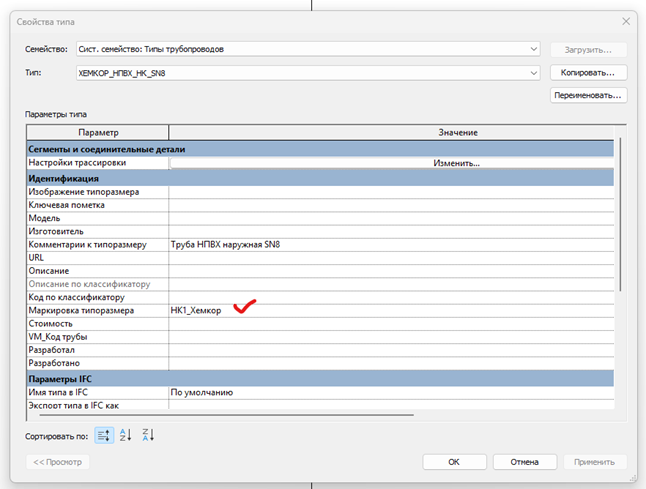

Трубопроводы и изоляция труб группируются по параметру «Маркировка типоразмера».

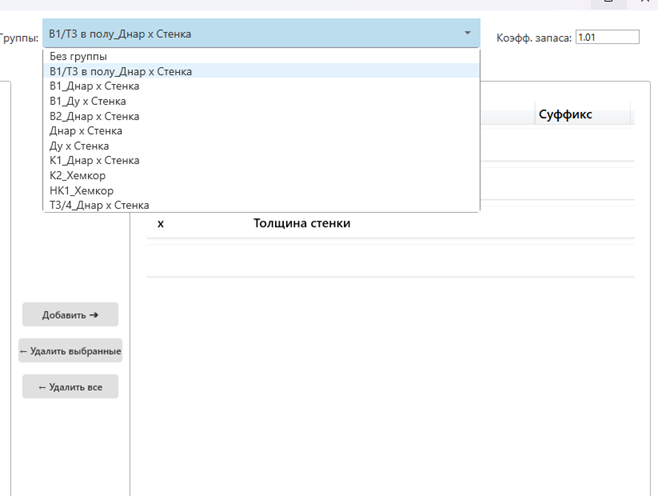

Формулы для заполнения параметров можно откорректировать для каждой группы, выбрав ее из выпадающего списка.



С помощью кнопки «Обновить элементы» можно обновить параметры сразу у всех групп. Это необходимо делать перед формированием комплектов документации.

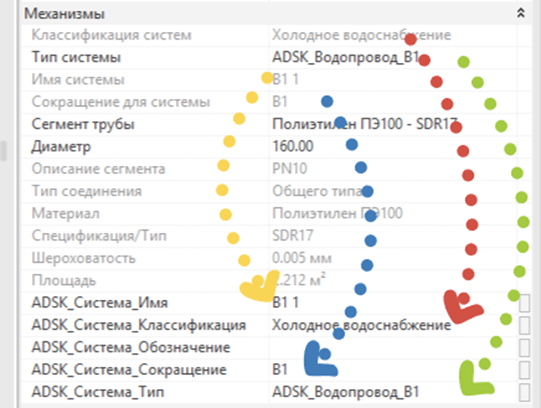

Кроме этого, плараметргин заполняет параметры: ADSK_Система_Имя; ADSK_Система_Классификация; ADSK_Система_Сокращение; ADSK_ Система_Тип.

Параметры заполняются путем копирования только при условии, что элемент имеет трубопроводную систему
