Внутрипольные конвекторы Varmann
-
Изменения в документе
- Семейство
Параметры типа
Семейство в типах меняется по высоте и ширине, а длина задается вручную в параметрах экземпляра

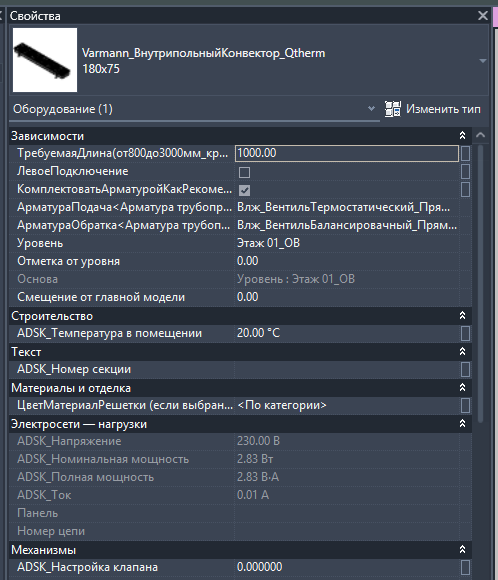

Параметры экземпляра
Параметр "Требуемая длина" задает длину конвектора
Параметр "ЛевоеПодключение" задает сторону подключение подачи
Параметр "КомплектоватьАрматуройКакРекомендуетПроизовдитель" включает ручное управление типами арматуры на подачу и обратку (параметры ниже) . Когда галочка включена применяется рекомендуемая арматура от производителя для данного типа
Параметр "АрматураПодача" имеет раскрывающийся список арматуры. Внимательно читайте что здесь выбирается, потому как в список попадает не только нужная арматура. Для подачи есть 3 типа, ОсевойУгловой, Прямой и Угловой
Параметр "АрматураОбратка" имеет раскрывающийся список арматуры. Внимательно читайте что здесь выбирается, потому как в список попадает не только нужная арматура. Для подачи есть 2 типа, Прямой или Угловой
Параметр "ADSK_Настройка клапана" используется для указания настройки регулирующей арматуры
Подключение
СУ данного типа подключемнией отличается от типа. При ширине 180, подключение подачи и обратки с разных створон
При ширине более 180 подключение будет с одной стороны
Из-за этого могут быть ошибки при смене типоразмеров с одного типа на другой, потому прежде необходимо прибор отключить от присоединенных труб
Прибор подключается трубами сшитого полиэтилена Pradex и уже имеет внутри переходник на необходимый диаметр арматуры
Спецификация
В спецификацию попадает сам конвектор, переходник к арматуре с Сшитого на резьбу и Клапаны на подаче/обратке
Марка конвектора задается использует обозначения связанные с решеткой по умолчанию, в примечание указывается что Тип декоративной решетки согласовывается с заказчиком
