Фазировка стояков
Фазировка стояков
Для того, чтобы получить равномерно распределенную нагрузку по фазам у электрических стояков, необходимо воспользоваться командой «Фазировка стояков»:
Какие предварительные действия должны быть выполнены, чтобы данная команда отработала корректно:
1 - Квартирные щиты семейства «01.ZH_Щит квартирный» должны быть подключены к этажным щитам.

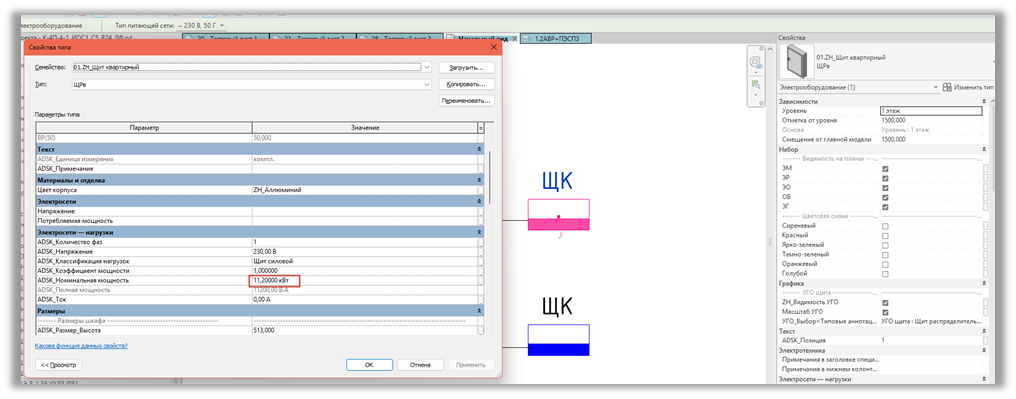

2 - Квартирным щитам в параметре типа должна быть записана мощность квартиры:
2.1 - Если щиты квартирные отличаются друг от друга по мощности в силу различной нагрузки, то необходимо под каждую мощность создать свой типоразмер квартирного щита.
Записать мощность необходимо, чтобы можно было анализировать какая нагрузка приходится на ту или иную фазу.
3 – Все этажные щиты одного стояка, должны находиться в одной группе.

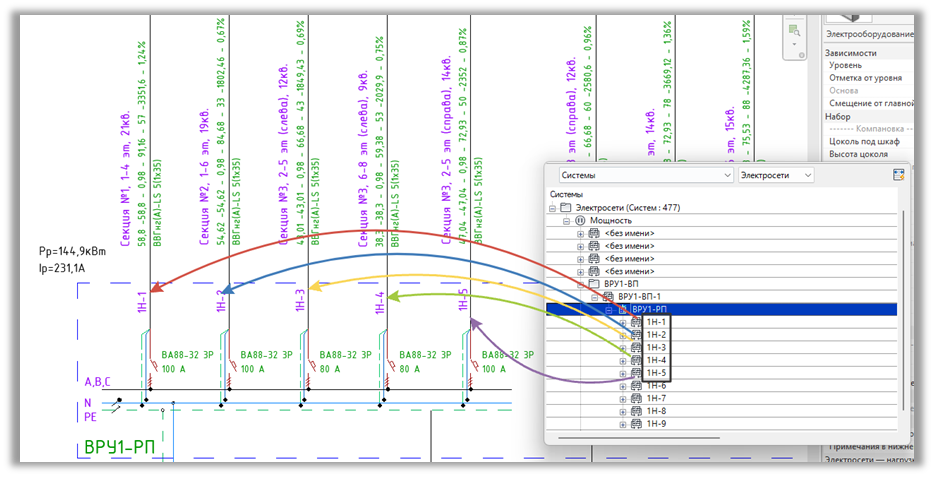

4 – На схеме ВРУ (у вас может называться по-иному) должна присутствовать группа с таким же наименованием как и электрическая цепь данного стояка в диспетчере инженерных систем.
Группы на схеме выполняются следующими семействами:
- «TSL_2D автоматический выключатель_ВРУ»;
- «TSL_2D автоматический выключатель_Щит».

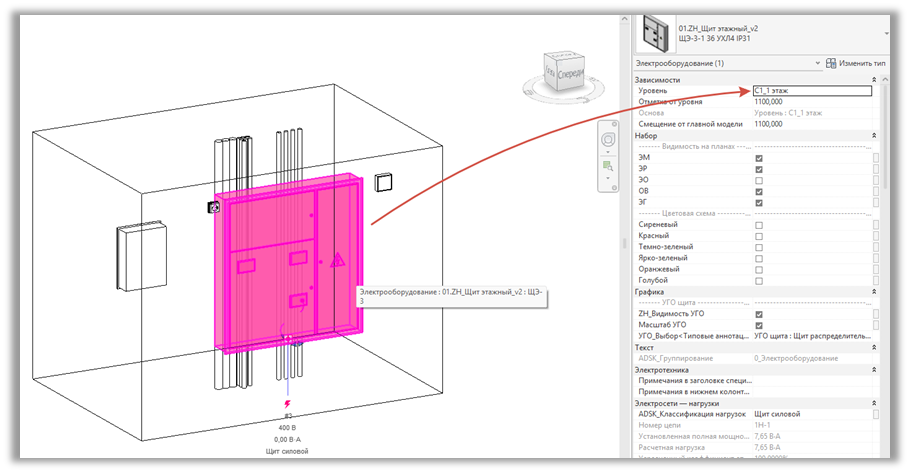

5 – Самый важный пункт, из-за которого могут возникнуть недопонимания в результате работы команды – у всех щитов должен быть актуальный уровень, где они находятся.
Т.е. если щит находится в 3 секции 5го этажа, то у него должен быть выбран уровень «С3_5 этаж», аналогичным образом должно быть и у иного оборудования.
Если же у щита будет выставлен неактуальный уровень, то щиты иных секций/уровня будут учувствовать в фазировке совершенно в других стояках, что считается ошибкой.
Для того, чтобы автоматизировано перезаписать уровни элемента можно воспользоваться командой «Перезаписать уровни» - https://bim.zhcom.ru/books/05-instrukcii-elektrika/page/perezapisat-urovni
Можно приступить к запуску команды.
Необходимо перейти на принципиальную схему ВРУ (у вас может называться по-иному), выбрать необходимые стояки и нажать на «Фазировка стояков».

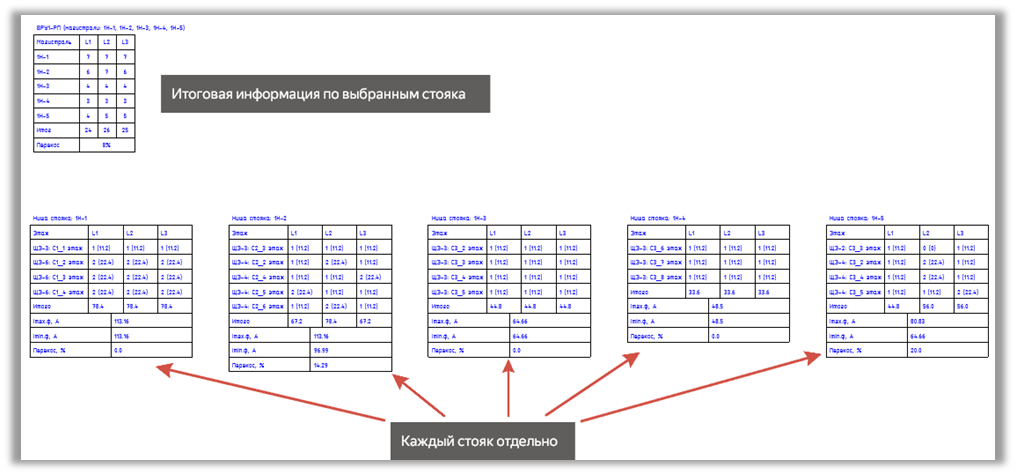

После отработки команды пользователя перекинет на созданный чертежный вид «ZH_Фазировка_Квартирных шкафов», где будет создано несколько таблиц.
- сверху будет общая информация по выбранным стоякам;
- снизу информация по каждому отдельному стояку.

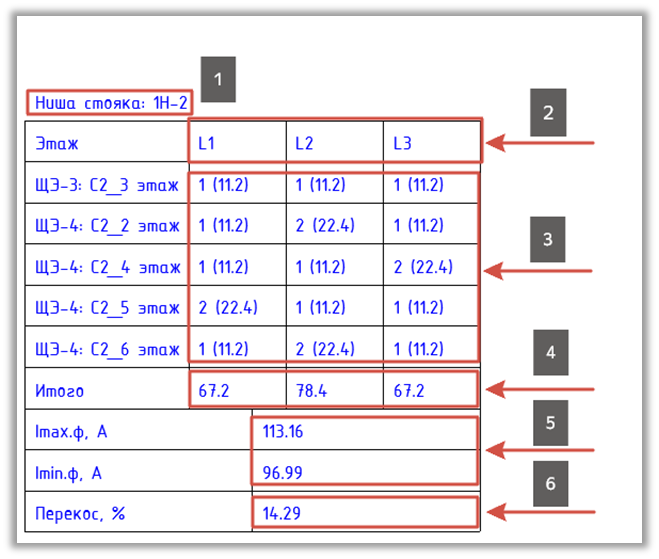

В каждой отдельной таблице указывается:
1 – Наименование стояка;
2 – Наименование фаз;
3 – Распределенная мощность квартир по этажу и по фазам;
4 – Итоговая мощность по фазам;
5 – Расчетные фазные токи (min и max);
6 – Перекос нагрузки, в процентах.

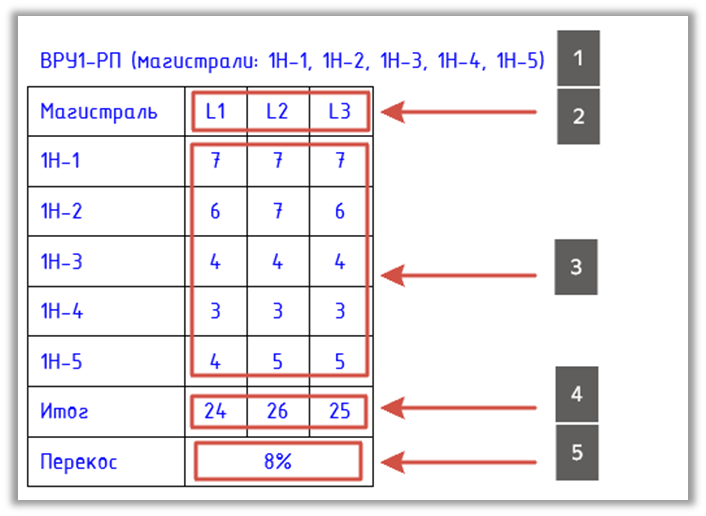

В итоговой таблице по стоякам:
1 – Наименование проанализированных стояков;
2 – Наименование фаз;
3 – Количество квартир участвующих в том или ином стояке;
4 – Итоговое значение количества квартир по фазам;
5 – Перекос в процентах.
В зависимости от того, какие значения перекосов нагрузки получаются как в отдельных таблицах, так и в итоговой – специалист должен принять решение, устраивает ли его расчетные значения, либо они требуют корректировки.
Если требуют, то специалист вправе вручную заменить значения в этих таблицах.
Данная команда не претендует на исключительную и достоверную информацию, она может помочь автоматизировано посчитать некоторые значения, но итоговое решение лежит за специалистом.
Так же можно посмотреть мини видео по использованию данного инструмента по ссылке:
