Металлические конструкции | Обновлено(от 01.10.2026)
1. ОБЩИЕ СВЕДЕНИЯ
Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно:
В настоящем документе обозначены принципы моделирования металлических конструкций.
Задачи настоящего документа:
Обеспечение единообразного BIM-моделирования
Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM
Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта
Возможность использования модели в других отделах компании.
Настоящий стандарт предназначен для работающих в программе Revit.
2. Моделирование металлических конструкций
1. Планы для металлических конструкций.
Отдельного раздела КМ в шаблоне не предусмотрено. Металлические конструкции обычно входят в состав каких-то других групп, входов, лестниц, монолитных участков, ограждений лоджий и т.д. Поэтому данный вид элементов выносятся на соответствующие виды, заложенные в шаблоне. Основным правилом для правильного формирования конструкций присваивание параметру ADSK_Группирование соответствующих значений.
2. Основные принципы работы семейств
2.1 Основное положение.
Семейства представляют собой набор различных профилей, включенных в собой все основные необходимые ГОСТ-ы, так например семейство профиля "Трубы" содержит в себе: ГОСТ 8639-82, ГОСТ 8645-68 и ГОСТ 30245-2003; при необходимости дополнить семейство еще какими-либо норм. документами нужно обратиться к бим-координатору с соответствующей заявок.
2.2 Принципы работы с семействами.
Все семейства представляют собой одинаковую базу содержащие в себе различные профили(изделия), с несколькими главными параметрами, обсудим каждый из них отдельно:
ADSK_Главная деталь изделия - отвечает за формирование отправочной марки в спецификации, об этом будет подробно описано в пункте(?)
ADSK_Группирование - отвечает за попадание элемента в спецификацию, например "Лс", "Лм", "Км" и т.д.
ADSK_Марка - отвечает за марку отправочной марки в спецификации.
ADSK_Марка изделия - отвечает за наименование отправочной марки в спецификации
Например, "Лестница металлическая Лм-1.1" - часть "Лестница металлическая" формируется параметром ADSK_Марка изделия, а "Лм-1.1" - ADSK_Марка
Номер профиля - в данный параметр набирается необходимый номер профиля, например, "20У", "60x60x3.5", "20Ш2" и т.д. Уточняющий момент, там где номер профиля формируется через перечисление основных габаритных размеров необходимо вводить английскую "x", в остальных случаях используются русская раскладка.
ADSK_Размер_Длина - отвечает за длину профиля, то значение, которое будет записано в спецификации после "L=".
Поворот оси - отвечает за проворот вокруг своей оси элемента
Угол наклона - отвечает за угол наклона положения в котором находится элемент, например, когда он примыкает к другому элементу под наклоном.
ADSK_Обозначение - параметр для вывода в спецификацию ссылку на лист, например, "см. Лист АС...."
ADSK_Размер в погонных метрах - позволяет в спецификации выводить один номер профиля общими, погонными метрами.

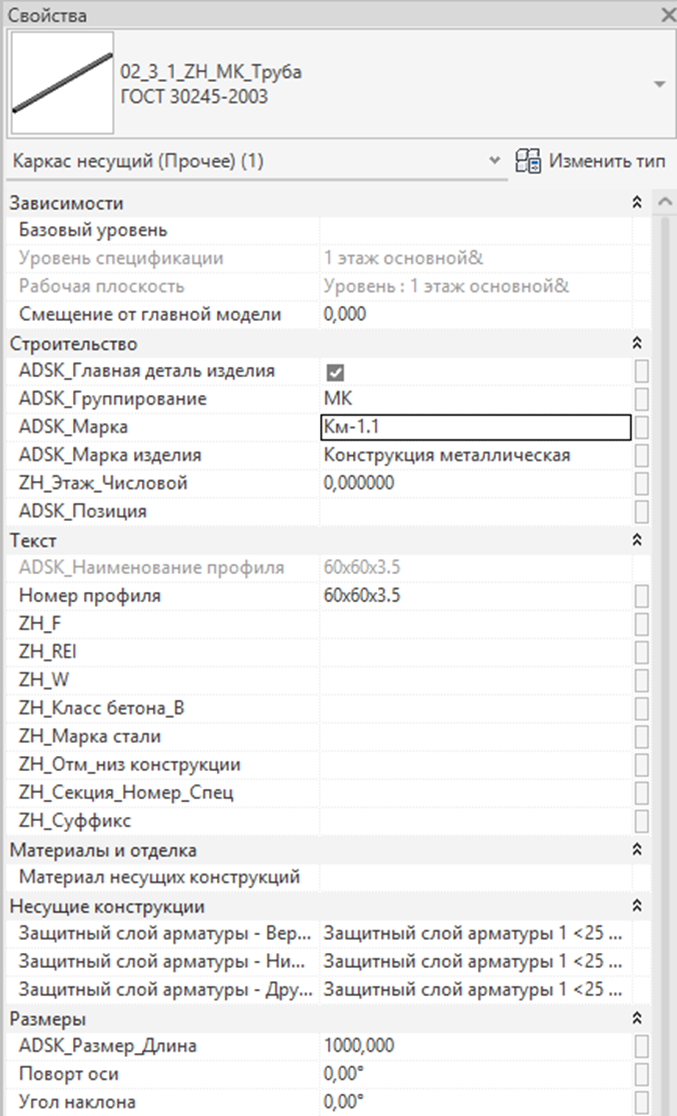

Рис. 2.2. – Заполнение параметров элемента Revit
2.3 Основные принципы сборки металлический конструкций состоящих из нескольких элементов
Для формирования отправочной марки вам необходимо задать всем элементам конструкции одинаково параметры: ADSK_Марка, ADSK_Марка изделия.
После выбрать ОДИН любой элемент и назначить ему параметр «ADSK_Главная деталь изделия» в положение «Да», то есть чтобы галочка светилась как включенная.
Теперь в спецификации элемент будет как отправочная марка
Рис. 2.3.1 – пример заполнения спецификации.
Без галочки «ADSK_Главная деталь изделия» спецификация будет формироваться вот таким образом
Рис. 2.3.2 – пример заполнения спецификации без главной детали.
Для тех, кто знаком с принципом работы старых семейств металла логика работы должна быть довольно схожа, разве что детали/отправочный элемент теперь определяется не семейством, а по галочке.
3. Работа со спецификациями металлических конструкций
1. Общее положение спецификаций для металлических изделий
После того как вы сформировали изделие и задали ему все необходимые параметры необходимо задать параметр «ADSK_Группирование» и после элемент попадет в спецификацию.
На данный момент в шаблоне реализовано 2 типа спецификаций: две с отправочной маркой, и она для элементов без отправочной марки.
2. Спецификации для отправочных марок
У изделий которые сформированы по отправочным маркам формируются две основные спецификации: ведомость отправочных марок
Рис. 3.2.1 Пример ведомость отправочных марок
А так же формируется спецификация на эти справочные марки
Рис. 3.2.2 – Спецификация на отправочные марки.
Таблицы называются «ZH_МК_Спецификация на отправочную марку» и «ZH_МК_Ведомость отправочных марок» соответственно.
Для корректной работы, данным спецификациям нужно зайти во вкладку «Фильтр» и задать по параметру «ADSK_Группирование» нужную фильтрацию попадания в спецификацию.
В самой спецификации вес всего изделия выводится на 1шт.
Вес профиля выводится на длину 1-го профиля.
Так же в настройках спецификации есть столбик «ZH_Марка стали» в него можно вписать необходимую марку стали, на лист же данный столбец не выводится, а так же дополнительно его можно скрыть, для этого необходимо выделить весь столбик и нажать на панели инструментов опцию «скрыть»
Рис. 3.2.3 – работа со столбиком «ZH_Марка стали».
3. Спецификации на наборные детали без отправочной марки
Иногда для стадии ПД можно задать некоторые элементы без конкретной отправочной марки, просто перечислением отдельных профилей.
Для таких случаев используется спецификация «ZH_МК_Ведомость отправочных марок»
Рис. 3.3.1 Пример спецификации отдельными деталями.
