1.4 ВРС (Ведомость расхода стали)

Работа с плагином ВРС (Ведомость расхода стали).



1.      Назначение плагина.

Плагин служит для быстрого включения класса арматуры и нужных диаметров в ведомости расхода стали.

Часто в процессе армирования монолитных ж/б конструкций нужно оформлять ведомость расхода стали. В шаблоне КЖ и в индивидуальных ж/б изделиях ведомость расхода стали настроена по умолчанию и угадать какие классы арматуры и диаметры вы будете использовать мы не можем. Поэтому чтобы долго не настраивать саму ведомость и применяем данный плагин.

2.      Работа с плагином.

Покажем работу плагина на примере армирования ж/б лестничной балки.

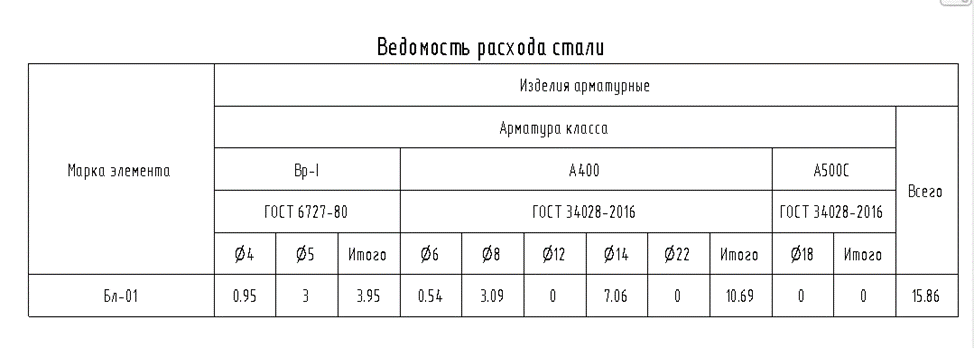

Изначально имелась данная ведомость расхода стали

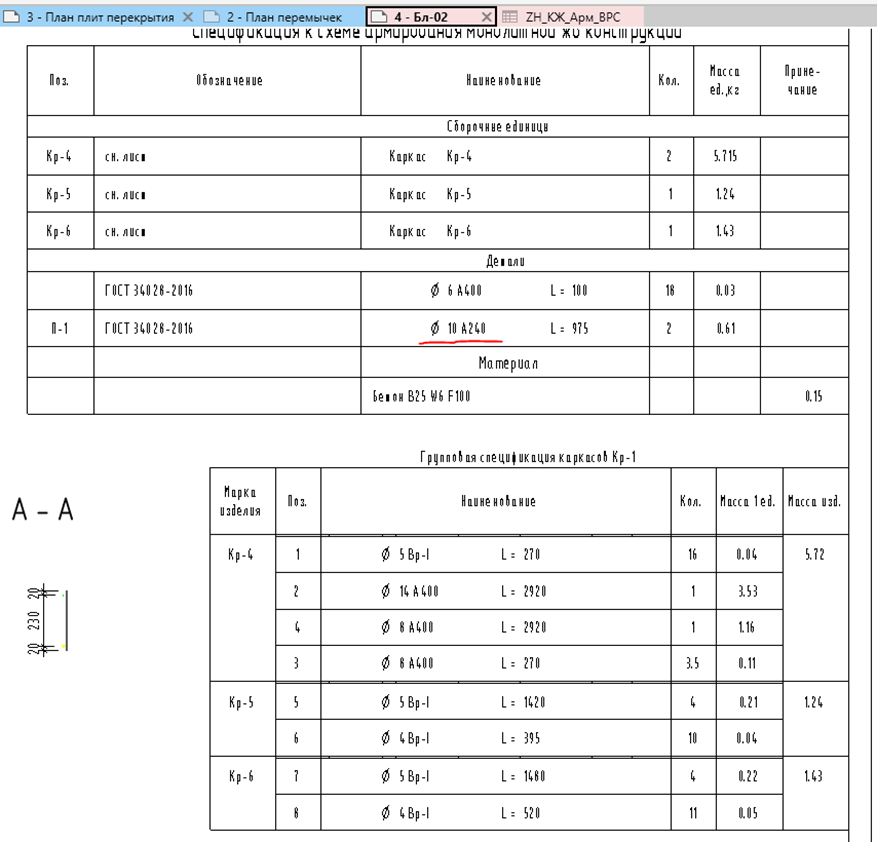

Если сравнивать ее со спецификацией общей и на каркасы, то увидим, что не хватает как класса некоторой арматуры, так и диаметров, также имеется лишний класс арматуры и лишние диаметры со значениями массы 0.

Чтобы включить и выключить нужный столбцы с классами арматуры и диаметрами и применим плагин.

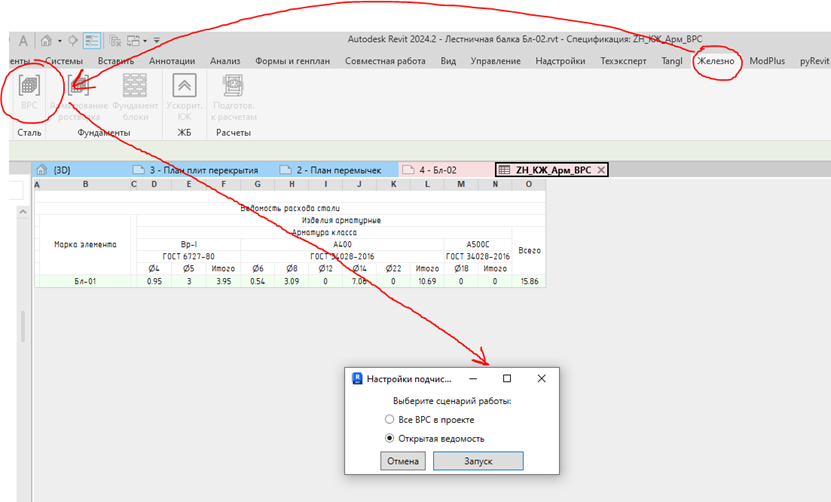

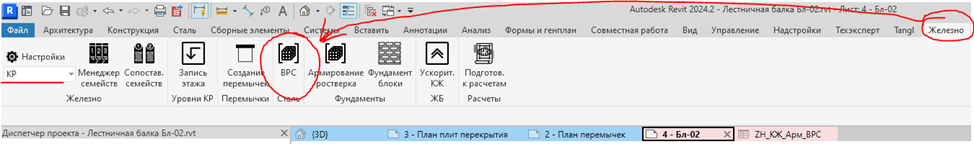

Зайдем в нужную нам ведомость расхода стали и нажмем на значок плагина ВРС.

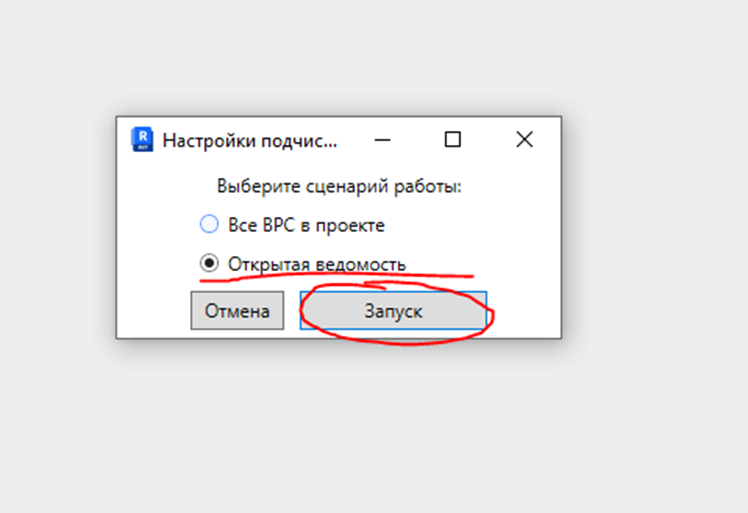

Появиться окно выбора варианта действий

Все ВРС в проекте – плагин отработает все ведомости расхода стали в проекте.

Открытая ведомость – плагин отработает только с той, что открыта.

В нашем примере отработаем работу плагина на открытой ведомости, нажмем кнопку Запуск

После нажатия спецификация преобразуется и примет нужный нам вид, окно плагина само закроется.

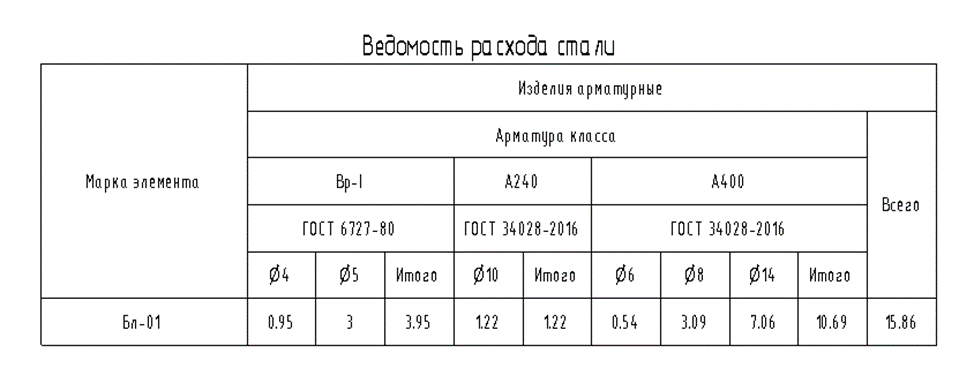

Финальный результат – нужные нам классы арматуры появились вместе с нужными диаметрами, не нужные диаметры с 0 массой удалились.

Все просто и быстро.
