13-Моделирование монолитного пояса

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.	28.11.2025	Создание	Чудиновских Е. С.
1.1	03.12.2025	Дополнения про армирование хомутами	Чудиновских Е. С.

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1. Обеспечение единообразного BIM-моделирования

2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4. Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

3. Моделирование монолитного пояса

Моделируем монолитный пояс в файле КЖ.

Используем лист ‎‎37 (КЖ-01) Схема расположения монолитного пояса.

Заходим на лист и на план с шаблоном вида и моделируем эскиз монолитного пояса. Пояс может располагаться на нескольких уровнях тогда моделируем пояс отдельно. Маркировку задаем Мп-.

Используем семейства перекрытия: ZH_Бетон Мп В25,F50,W2_200 мм_Часть главная и ZH_Бетон Мп В25,F50,W2_200 мм_Часть составная, если нужны отличные от этих размеров монолитные пояса то либо пишем заявку на создание нового типа, либо создаем сами.

Моделируем, повторяя контуры несущих и ненесущих стен наружных и внутренних чтобы образовался замкнутый контур.

Рисунок 3.1. Моделирование эскиза монолитного пояса

Моделирование похоже на моделирование ростверком https://bim.zhcom.ru/books/04-instrukcii-konstrukcii/page/03-monolitnyi-rostverk-LRk только своими семействами.

Главное заполняем параметры Марка, чтобы содержала Мп, например Мп1, Мп-2, также параметр этажа нужно чтобы был заполнен ADSK_Этаж_Числовой.

Рисунок 3.2. Заполнение параметров монолитного пояса

При моделировании разбить монолитный пояс на элементы с разной шириной если хотите армировать плагином армирование ростверка.

Рисунок 3.3. Подготовка для работы плагина армирование ростверка

Чтобы на 3д видах и планах он был как единый элемент, соединяем элементы монолитного пояса с разной шириной.

Рисунок 3.4. Результат моделирования

4. Оформление опалубочных чертежей

Аналогично ростверку https://bim.zhcom.ru/books/04-instrukcii-konstrukcii/page/03-monolitnyi-rostverk-LRk.

Для планов используем шаблон вида 4_К_Мон_пояс.

Для разрезов используем разрез с шаблоном вида ZH_КЖ_ОП_МП_Рарз.

Проставляем размеры, высотные отметки.

Рисунок 4.1. Результат оформления

5. Армирование монолитного пояса

Работаем плагином армирование ростверка. Можно и вручную

https://bim.zhcom.ru/books/04-instrukcii-konstrukcii/page/17-armirovanie-rostverka

Можно армировать как каркасами, так и хомутами.

В данном примере армировали вязанными каркасами.

Используем лист ‎‎38 (КЖ-01) Схема армирования монолитного пояса.

Используем шаблон вида ZH_КЖ_МП_Арм_МП для плана Схема армирования монолитного пояса.

Рисунок 5.1. План армирования монолитного пояса

Для разреза используем шаблон вида ZH_КЖ_МП_Арм_Разрез.

Рисунок 5.2. Разрезы армирования монолитного пояса

Для узлов используем шаблон вида ZH_КЖ_Мп_Арм_Узел.

Рисунок 5.3. Узел армирования монолитного пояса

Лист узлы армирования монолитного пояса, как и у ростверка, можно копировать и изменять под себя либо делать узлы с плана армирования и оформлять с шаблоном вида

6. Армирование монолитного пояса

Спецификация ZH_МП-01_КЖ_Арм.

Если при армировании вязанными каркасами выбрали мп_к_А500С Ø12 то плагин все равно заармирует, но в спецификации выведет м.п. каркаса, что не верно при армировании вязанными каркасами, нам нужно длину основных стержней в м.п. В таком случает можно всегда после армирования выделить основную арматуру и поменять на нужную нам арматуру.

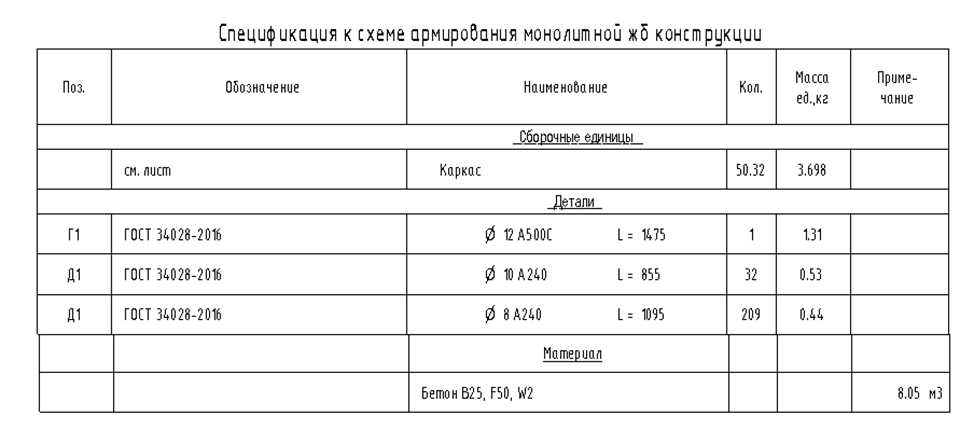

Рисунок 6.1. Спецификация армирования монолитного пояса

Ведомость деталей - ZH_МП-01_КЖ_Арм_ВД.
