08-Сборные плиты перекрытия
1 Моделирование плит перекрытия
1.1 План плит перекрытия

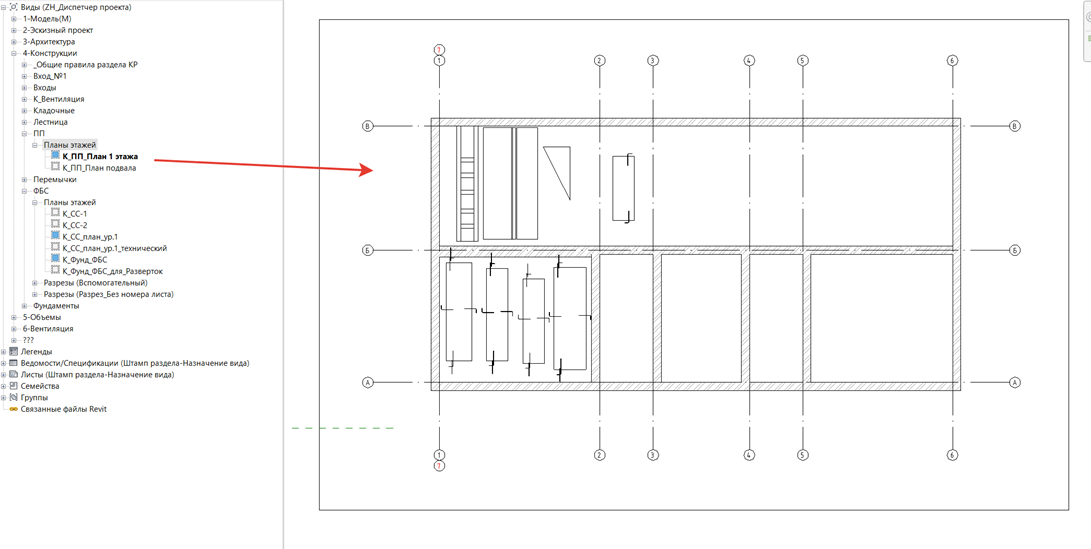

Для раскладки плит перекрытия используются планы в группе «4 Конструкции» закладка «ПП»
1.2 Моделирование плит перекрытия

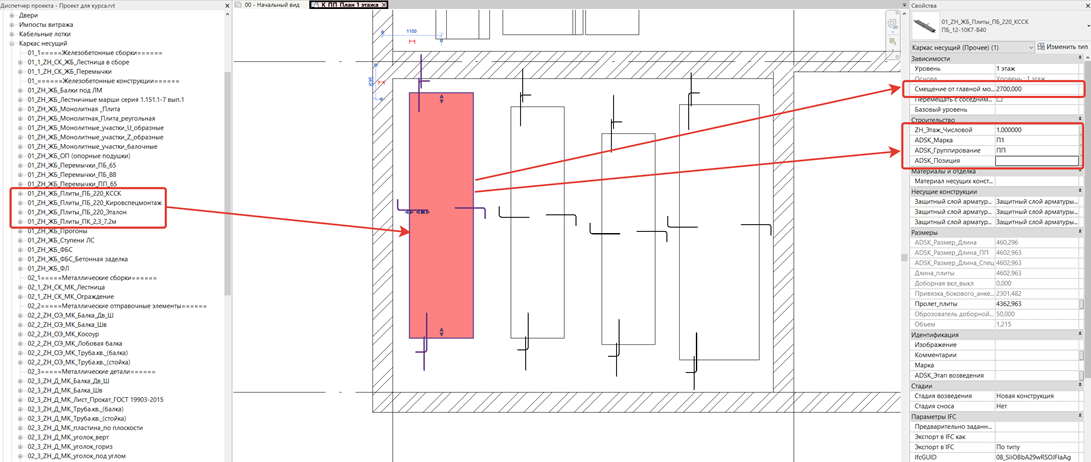

Для работы Семейство плит перекрытия выноситься из категории «Каркас несущий» и размещается на плане. Плите сразу задаем параметры «Смещение от главной модели»= высоте плит перекрытия от уровня этажа и параметр «ADSK_Группирование»=ПП. Так же можно задать параметр ZH_Этаж_Числовой. Параметр ADSK_Марка задается через спецификацию.
Основное отличие плит ПБ между собой это вид маркировки согласно запросу завода, и заполнение столбика «Обозначения» в спецификации плит перекрытий. Плиты ПК выполнены по серии, с возможностью индивидуальной длины.

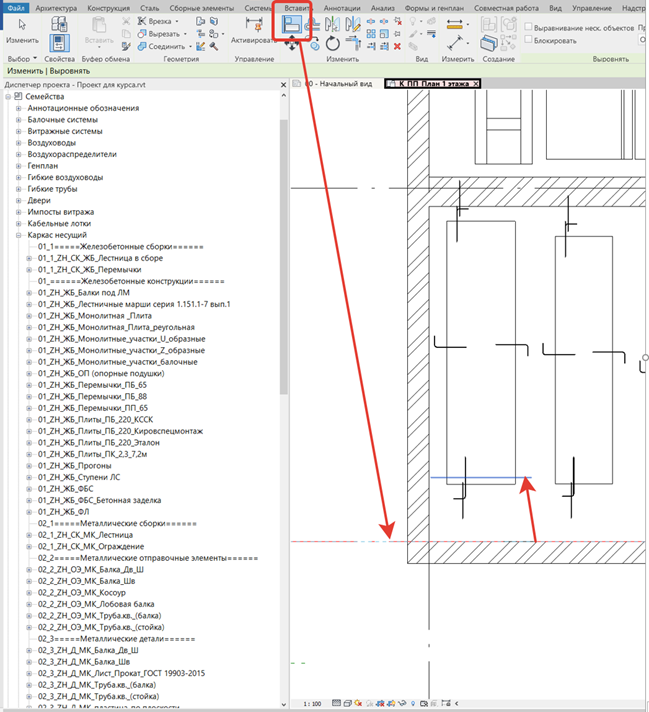

После добавления на план плит перекрытия необходимо вытянуть семейство между стенами с учетом опирания плит на стены. Для этого используем инструмент «Выровнять» на панели инструментов, далее выбираем до какой грани стены хотим вытянуть семейство плиты, и последний клик выбираем невидимую линию на плите, которая обозначает глубину опирания плиты на стену.

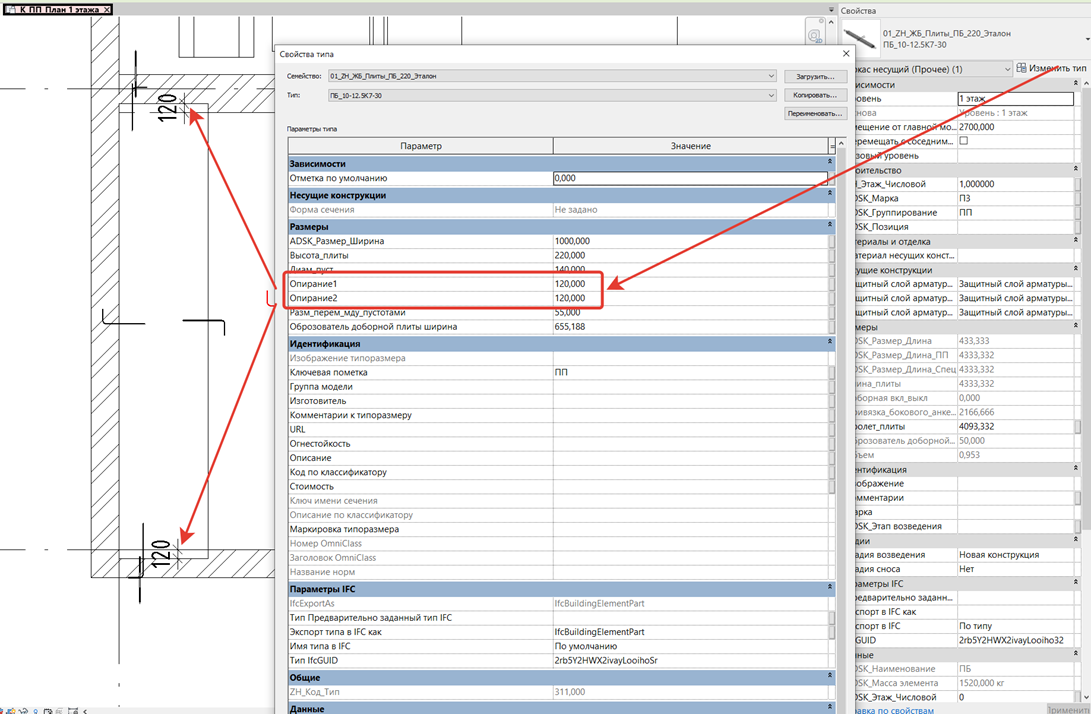

Глубина опирания плиты перекрытия регулируется в свойствах «Типа» семейства. По умолчанию принято 120мм.

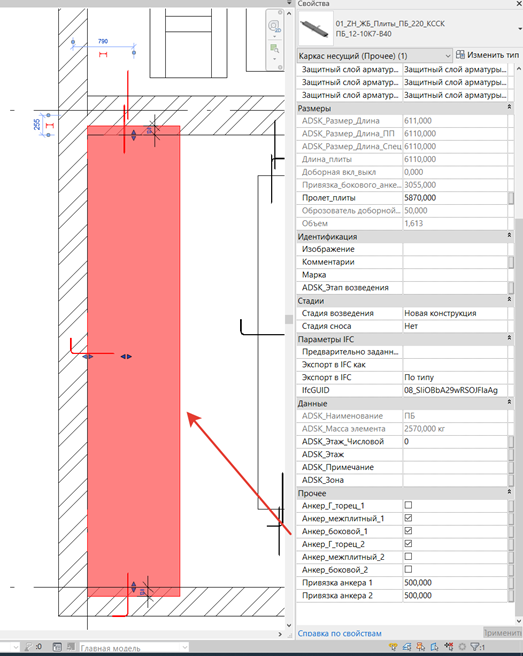

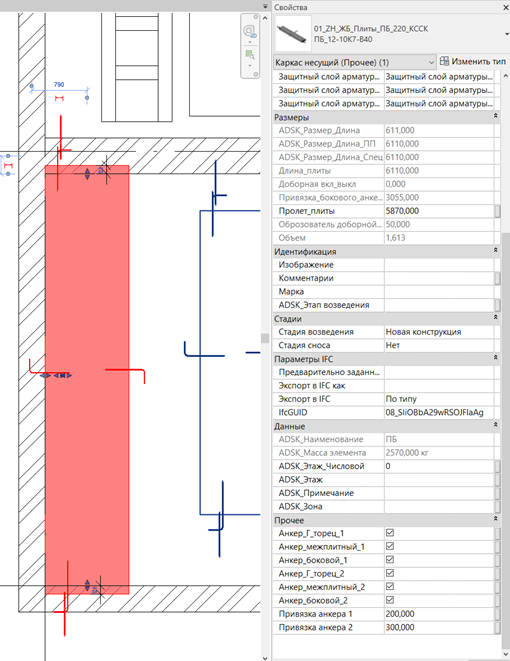

За расстановку и отображение анкеров отвечают параметры по экземпляру в группе «Прочие»
1.3 Создание новых типов плит перекрытия

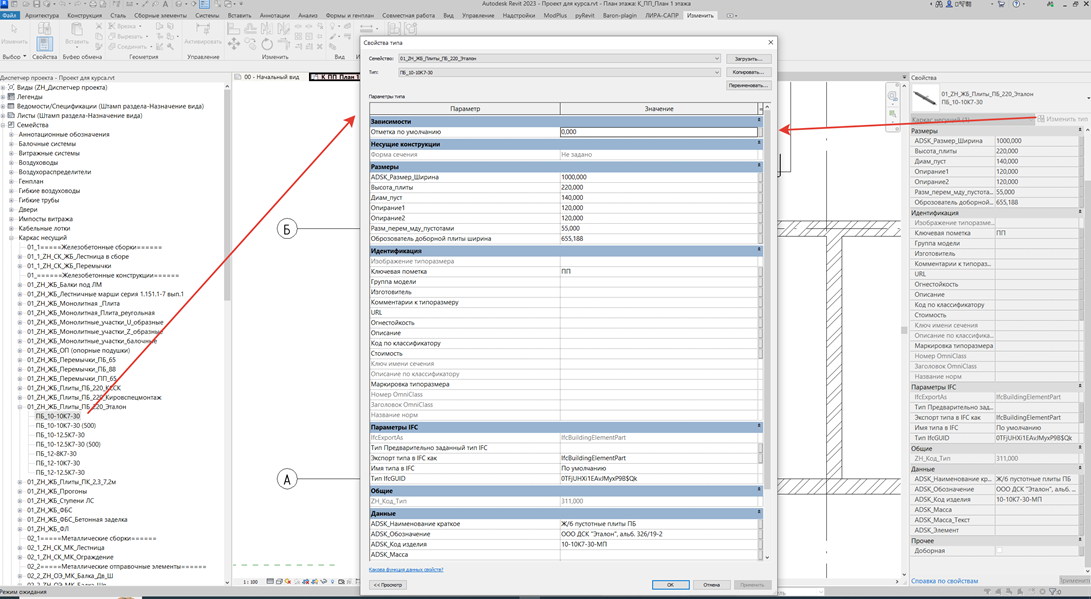

Для создания нового типа плит перекрытий необходимо либо в диспетчере проекта дважды нажать на один из типов семейства, либо выделить плиту перекрытия и нажать на изменить тип. Далее при необходимости нажать копировать и задать новый тип перекрытия.

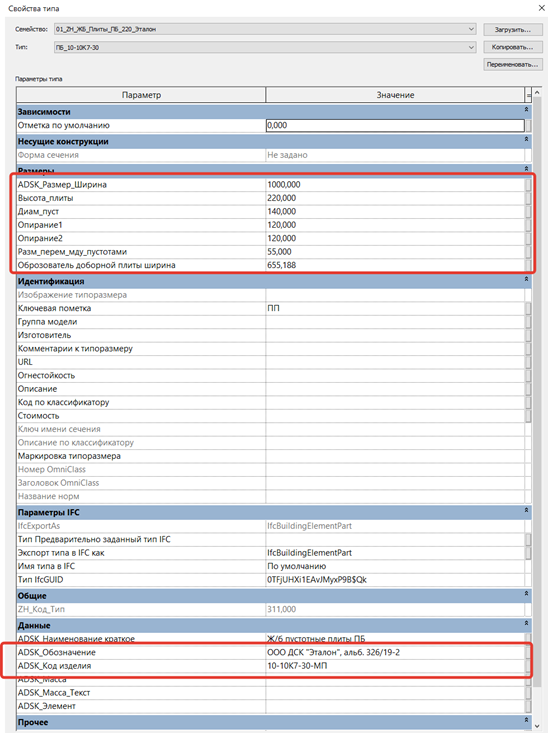

В окне свойств типа задаются следующие параметры, для плит ПБ.
ADSK_Размер_Ширина – ширина плиты
Высота_плиты – высота плиты
Диам_пуст – диаметр пустот
Опирание1 – глубина опирания плиты 1
Опирание2 – глубина опирания плиты 2
Разм_проем_мду_пустотами – расстояние между пустотами
Образователь доборной плиты ширина – параметр обрезающий плиту ширине образуя доборные плиты.
ADSK_Обозначение – параметр идущий в столбик «Обозначение» в спецификации плит перекрытия
ADSK_Код изделия – параметр идущий в столбик «Наименования» в спецификации плит перекрытия, заполняется по марке завода производителя. Так же прошу обратить внимание, что при создании обрезанной по ширине плиты параметром "доборная" это необходимо делать в отдельном типоразмере и в данный параметр заносить в скобках фактическую ширину плиты. Пример:

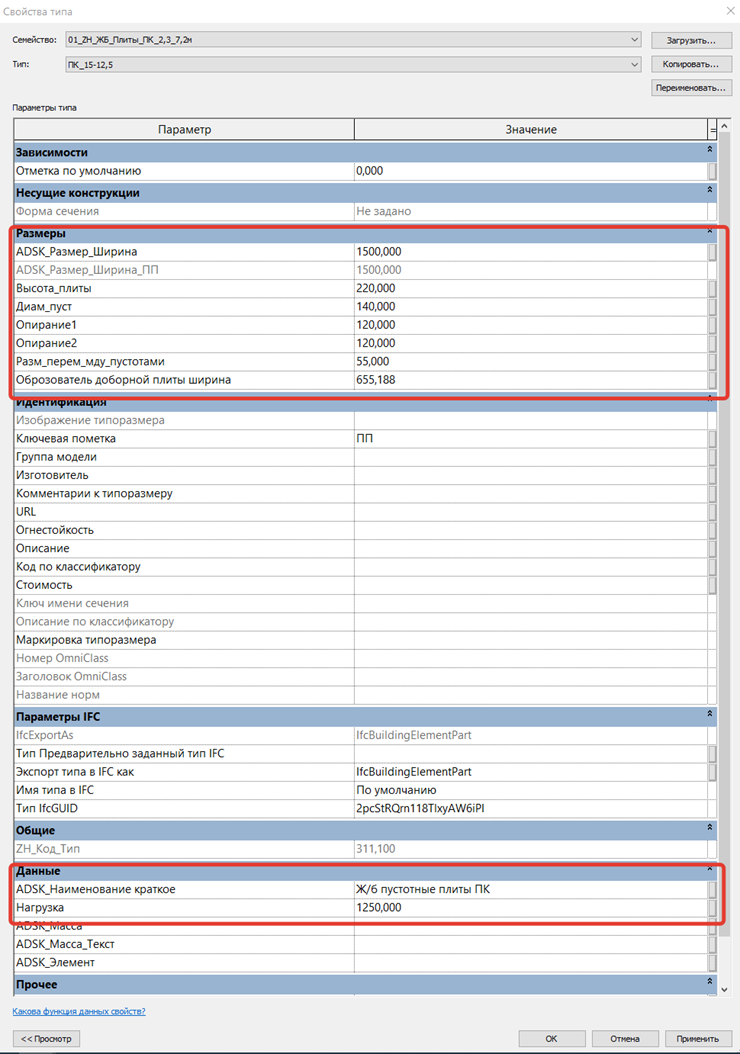

В окне свойств типа задаются следующие параметры, для плит ПК.
ADSK_Размер_Ширина – ширина плиты
Высота_плиты – высота плиты
Диам_пуст – диаметр пустот
Опирание1 – глубина опирания плиты 1
Опирание2 – глубина опирания плиты 2
Разм_проем_мду_пустотами – расстояние между пустотами
Образователь доборной плиты ширина – параметр обрезающий плиту ширине образуя доборные плиты.
Нагрузка – параметр нагрузки на плиту, значения по серии 400, 600, 800, 1250.

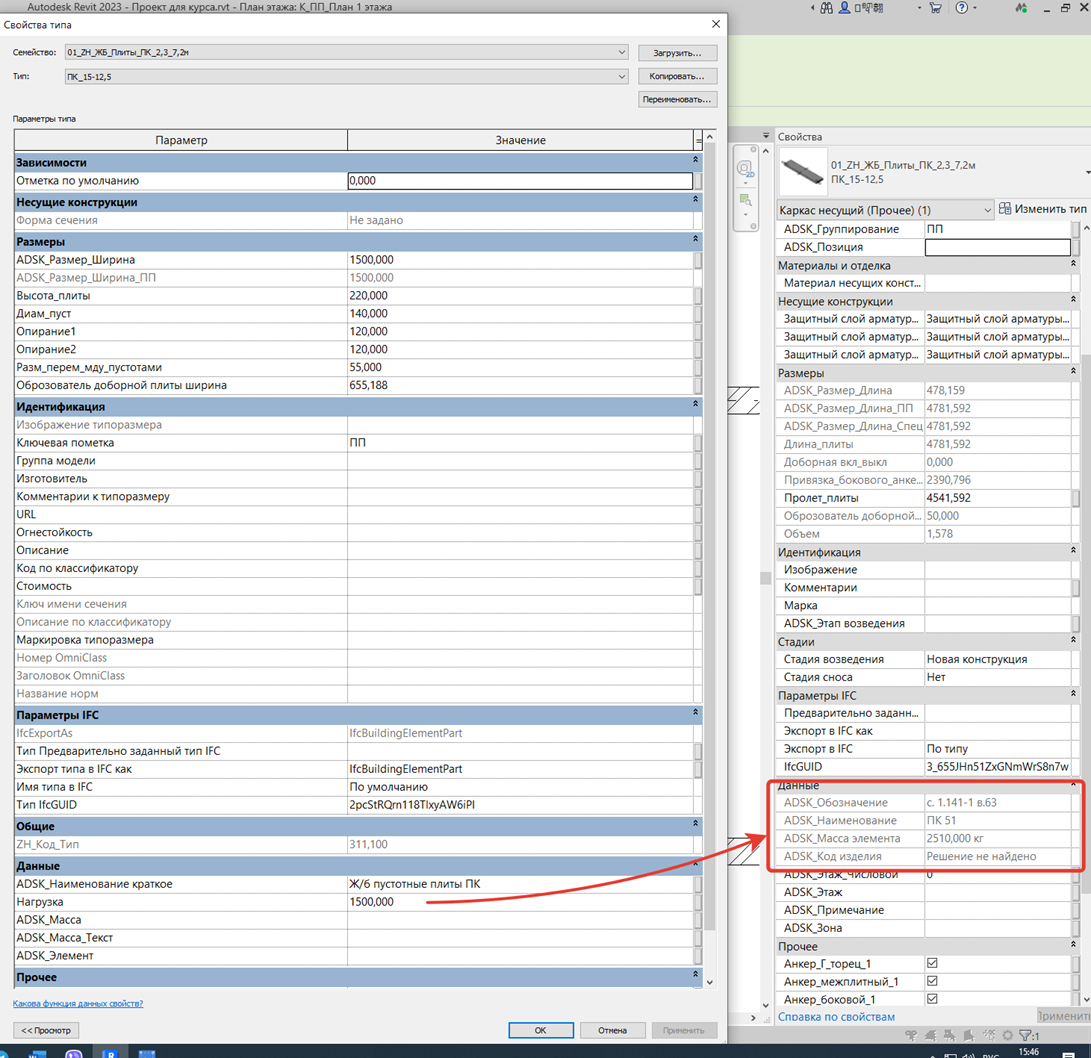

Только для плит ПК. После задания параметров обращайте внимание на эти 4 параметра в свойствах экземпляра плиты, если хотя бы 1 из них будет иметь значение «Решение не найдено», значит в серии нет плиты подходящей по заданным параметрам.

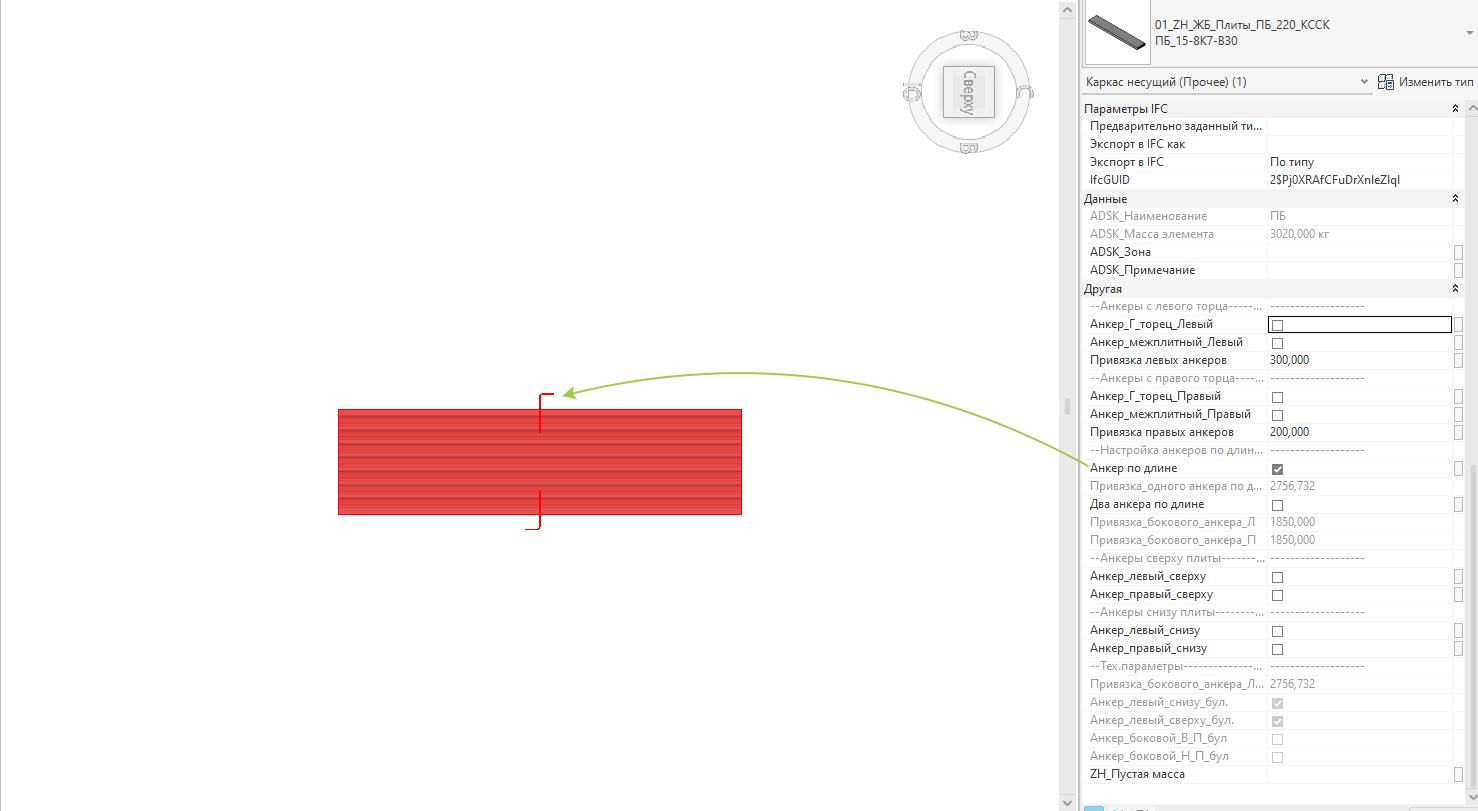

Анкеры.
В разделе "другая" представлены настройки анкеров плит перекрытия. Если галочка включена - анкер виден и заносится в спецификацию, соответственно и наоборот.

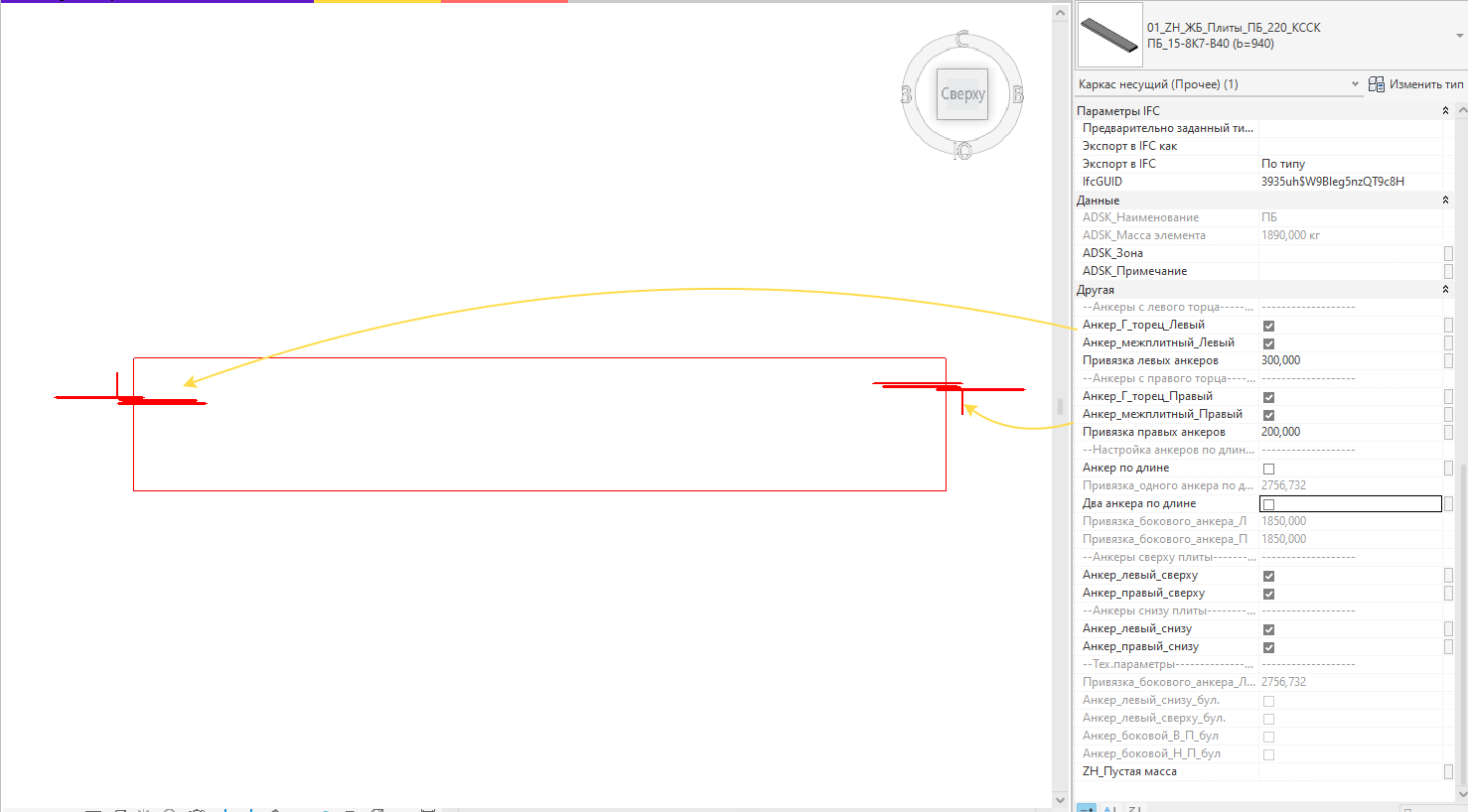

Параметры поперечных анкеров:
Так же у данных анкеров есть привязка по ширине, отступающая от края.
Параметры продольных анкеров:
Если вам нужны только 2 анкера, то ставим галку "Анкер по длине"

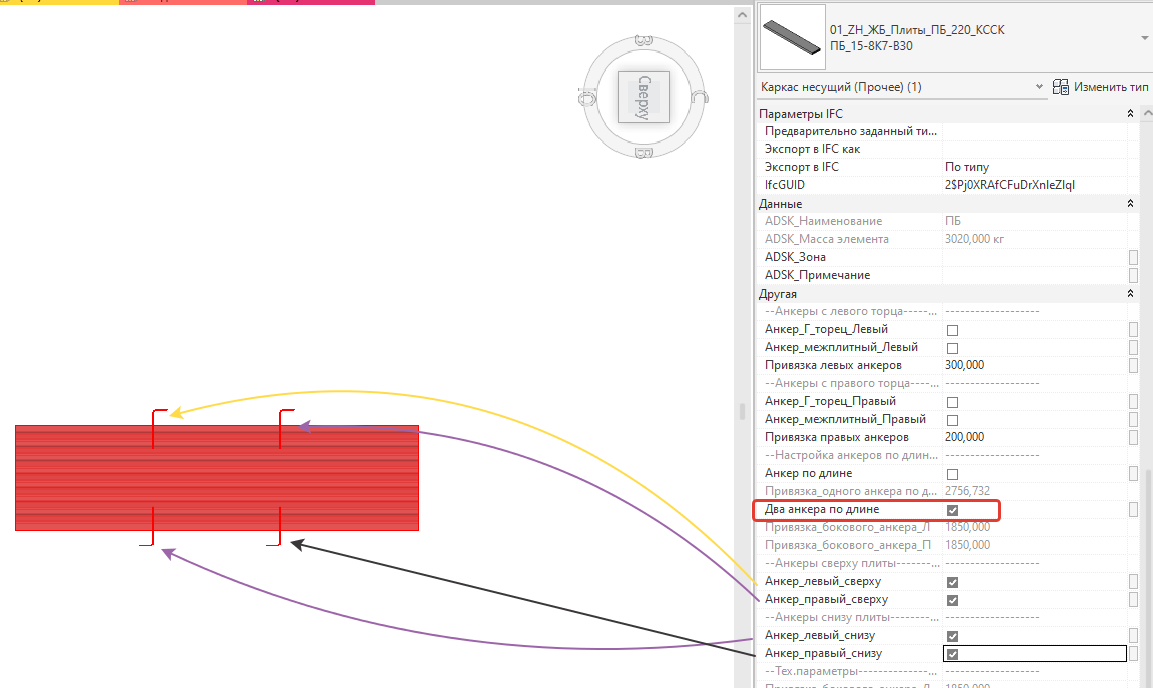

Если нужна более настраиваемая система, где из 4-ех возможных каждый настраивается отдельно, то галочка - "Два анкера по длине".
2 Оформление плит перекрытия
2.1 Узлы плит перекрытия

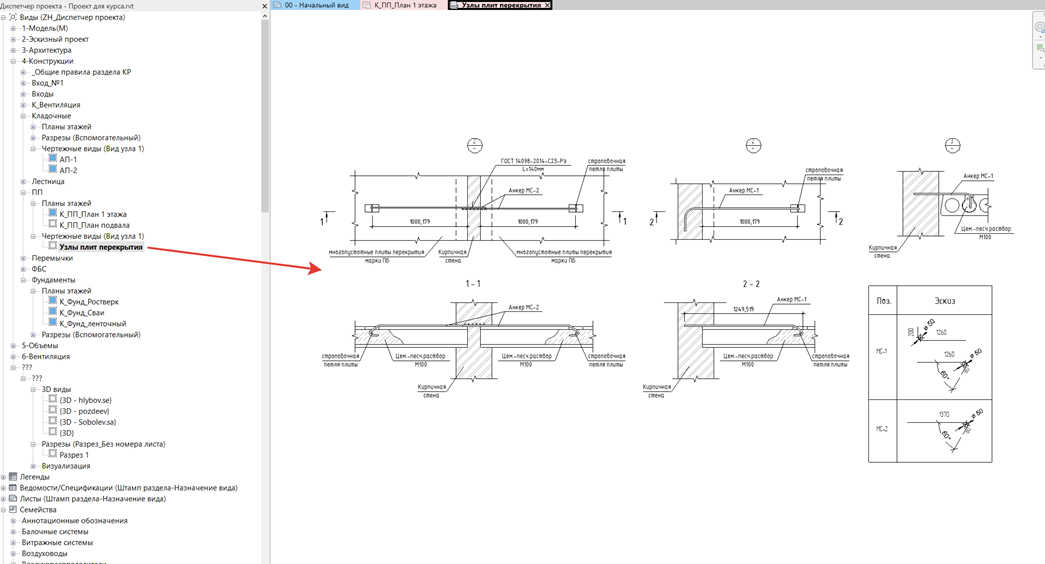

Основные узлы по плитам перекрытия находятся в группе «4 Конструкции» закладка «ПП», «Чертежные виды». Их можно вынести на чертеж в готовом виде.
2.2 Маркировка плит перекрытия

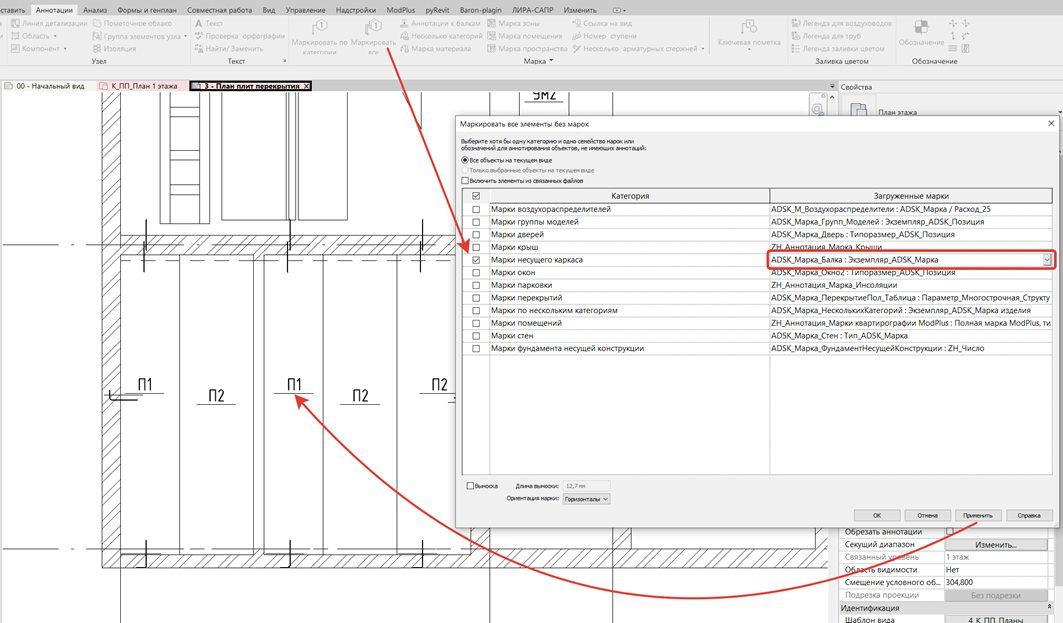

На панели «Аннотации» выбираем «Маркировать все»
3 Работа со спецификацией плит перекрытия

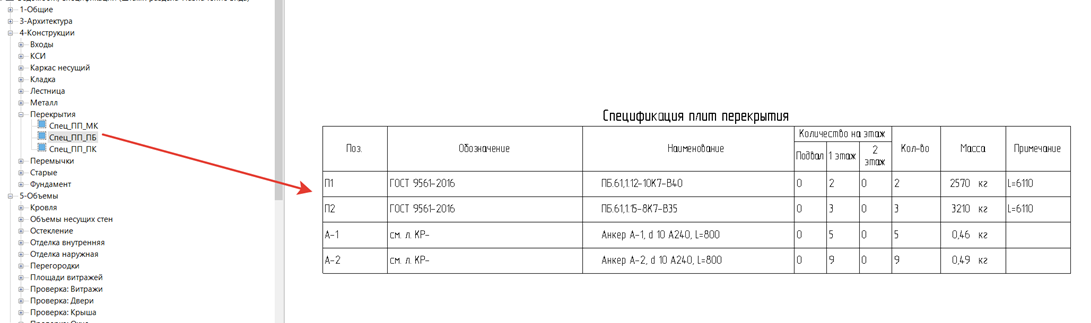

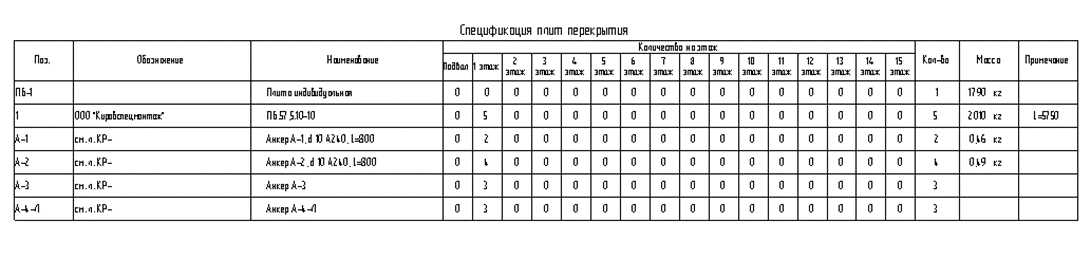

3.1 Спецификация плит перекрытия
Данная спецификация показывает общее количество и позиции плит перекрытия, монолитных участков, анкеров.
Фильтры по которым попадают в данную спецификацию «ADSK_Группирование» = «ПП»
Позиции плит перекрытия можно заполнить через спецификацию.
4. Работа с анкерами для балконных плит А-3, А-4
4.1 Размещение анкеров

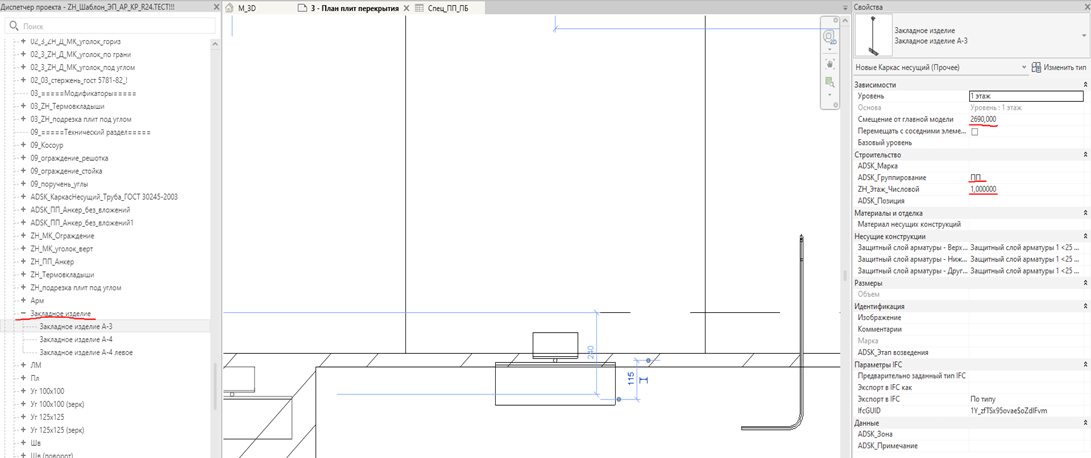

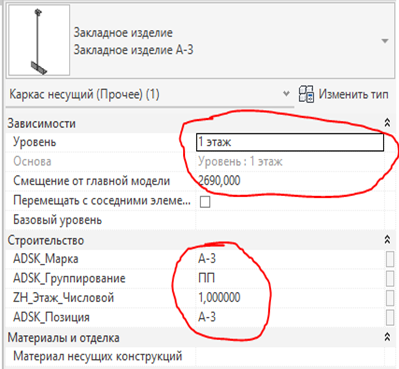

Для работы Семейство Закладное изделие выноситься из категории «Каркас несущий» и размещается на плане. Изделию закладному сразу задаем параметры «Смещение от главной модели» = для А-3 высоте плит перекрытия от уровня этажа – 10 мм, для А-4 высоте плит перекрытия от уровня этажа – 1315 мм и параметр «ADSK_Группирование»=ПП. Так же можно задать параметр ZH_Этаж_Числовой. Параметр ADSK_Марка задается через спецификацию (А-3, А-4).
Если на плане не виден анкер – изменяем параметры в секущем диапазоне

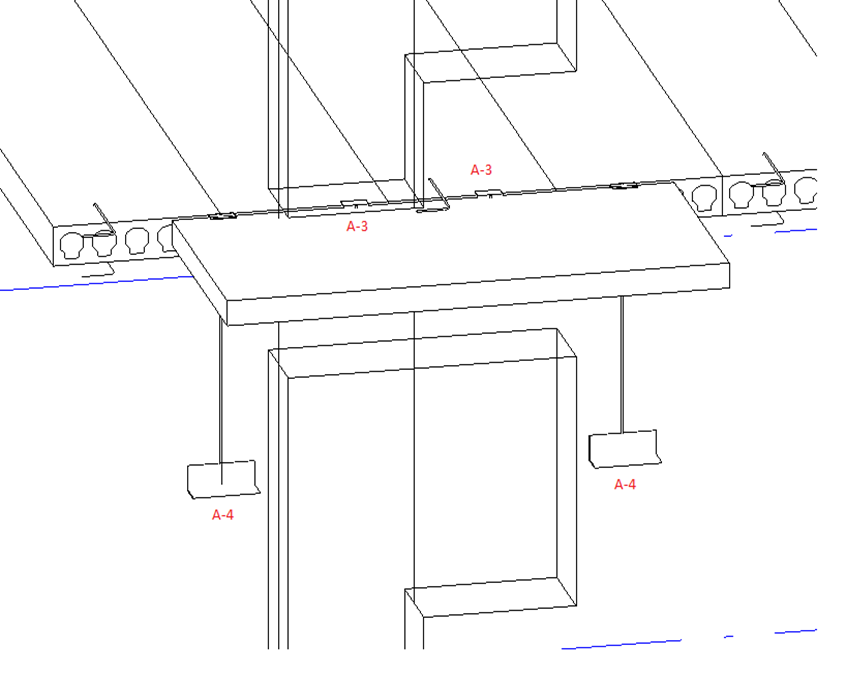

Анкер А-3
применяем на участках стен с проемами над и под плитами
Анкер А-4
применяем на участках стен с простенками

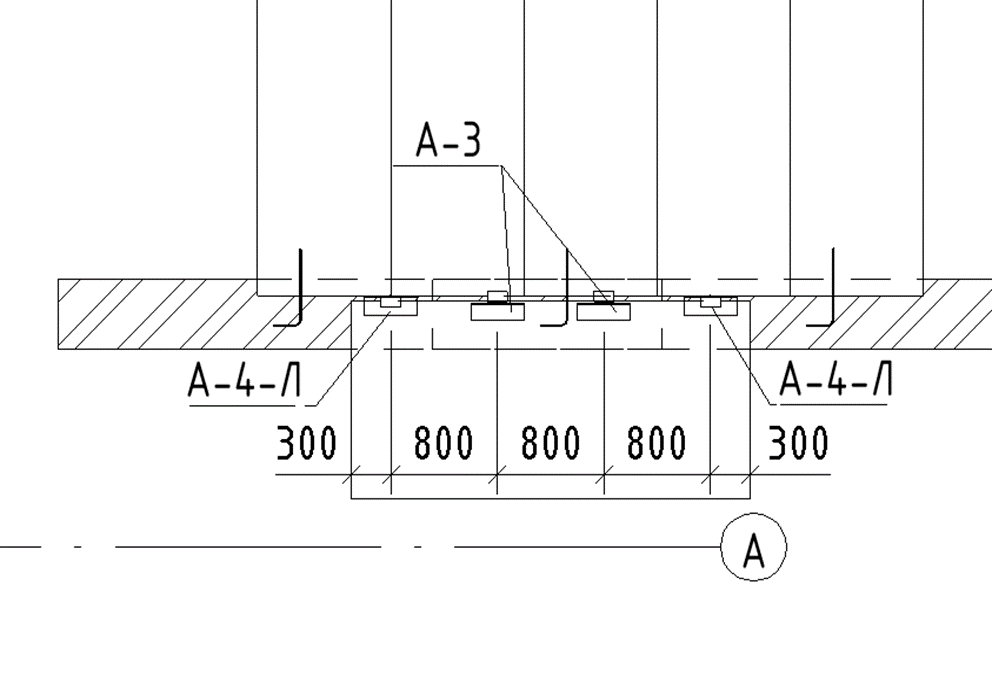

На планах задаем привязку и проставляем маркировку

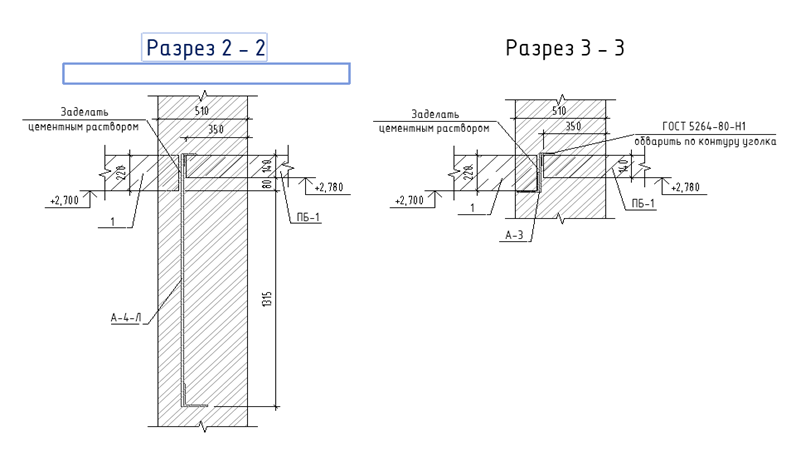

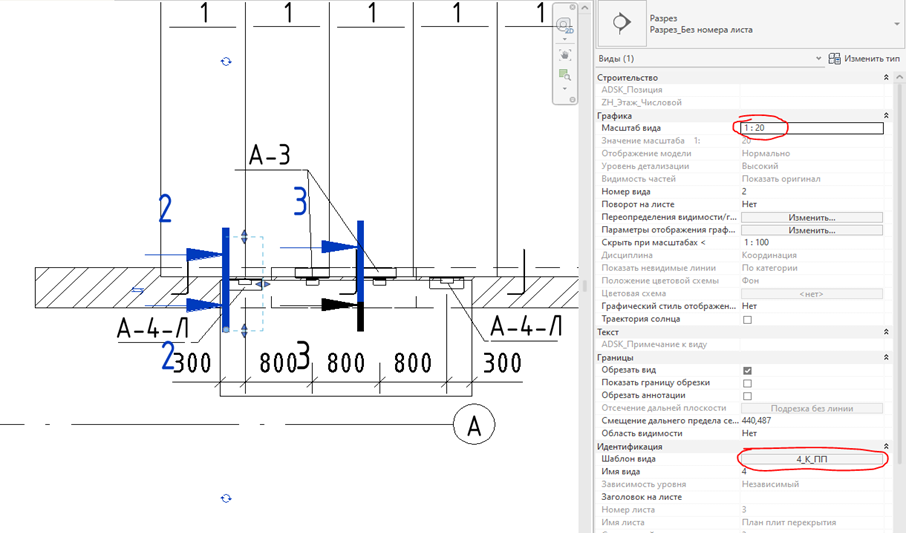

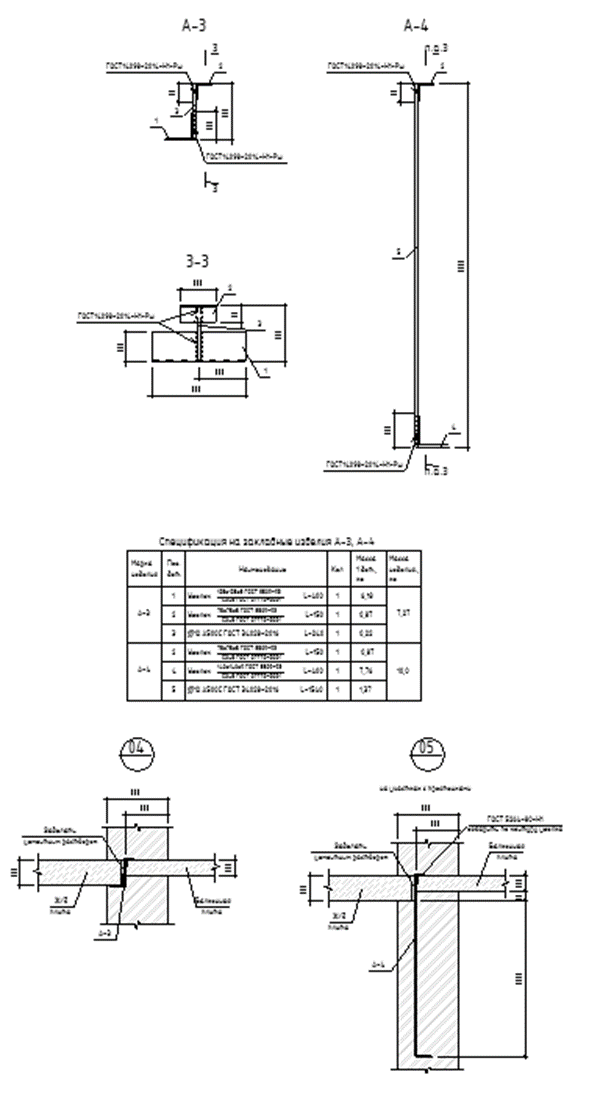

Строим разрезы для уточнения расположения анкеров и создания узлов по анкерам А-3, А-4

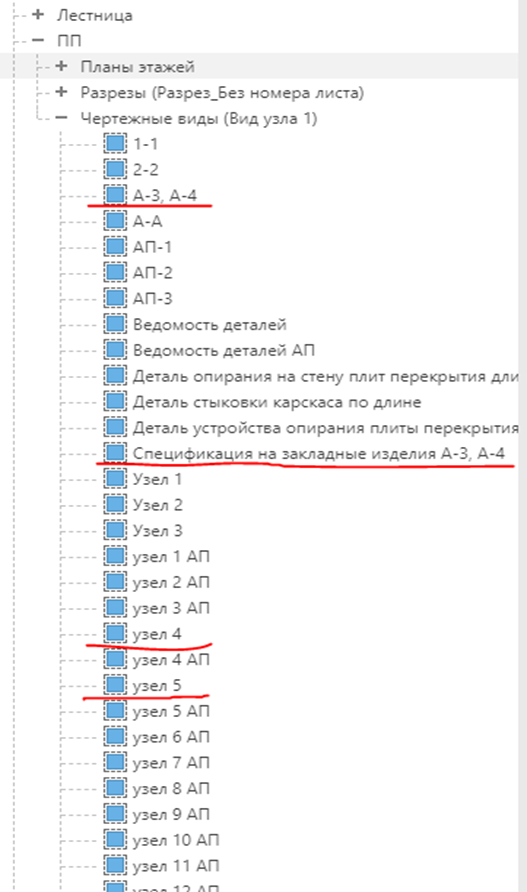

Оформляем узлы, либо вставляем эти узлы (чертежные виды ПП, узел 4, узел 5)
При помощи разрезов уточняем расположение анкеров и вносим необходимые правки в расположение по высоте и а плане.

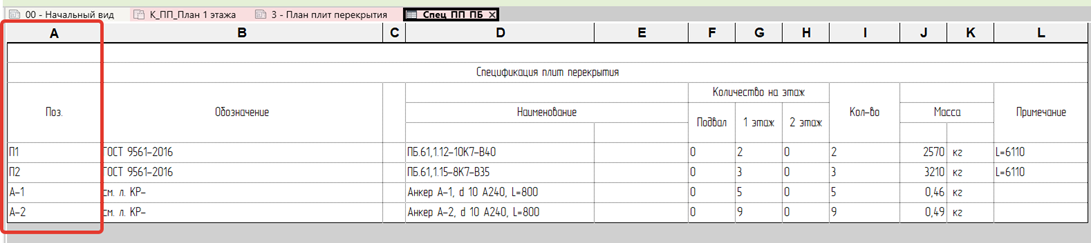

При задании всех необходимых параметров анкеров в спецификации должно все верно отображаться
Маркировку анкеров задаем в спецификации
Вставляем чертежный вид на анкера и спецификацию
