07-Арматурный шов
1. Изменения в документе
|
Версия |
Дата изменения |
Предмет изменений |
Ответственный |
|
|
|
|
|
|
|
|
|
|
2. Общие положения
Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.
В настоящем документе обозначены принципы моделирования свайных фундаментов.
Задачи настоящего документа:
1. Обеспечение единообразного BIM-моделирования
2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM
3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта
4. Возможность использования модели в других отделах компании.
Настоящий стандарт предназначен для работающих в программе Revit.
3. Моделирование арматурного шва
3.1 План арматурного шва
Для плана арматурного шва используется вид «К_КЛ_АП План 1 этажа отм. 0,000». Секущий диапазон плана лучше настроить по фактическому положению шва, с минимальной видимостью окон и дверей.
Рисунок 3.1.1. Переход на план арматурного шва и настройка секущего диапазона.
3.2 Моделирование арматурного шва
Семейство армирования кладки выносится из категории «Обобщенные модели», перед размещением на стену необходимо выставить параметр «Отметка от уровня» в диапазон видимости, заданный ранее на плане, чтобы сетка сразу была вида. Если сетку вынесли в другой диапазон можно либо на 3д виде в каркасном режиме выделить сетку, либо увеличить секущий диапазон на плане, чтобы сетка попала в видимость.
В свойствах арматурного шва в разделе зависимости в параметр «Отмека от уровня» задается высота подъема сетки от текущего уровня.
В разделе набор, задаются параметры отображения «Г образных» стержней, их угол и марка в начале и конце сетки, этаж на которой располагается сетка, ее марка и длина. Стержни одной стороны свободно регулируются, стержни другой стороны жестко привязаны к другим стержням.

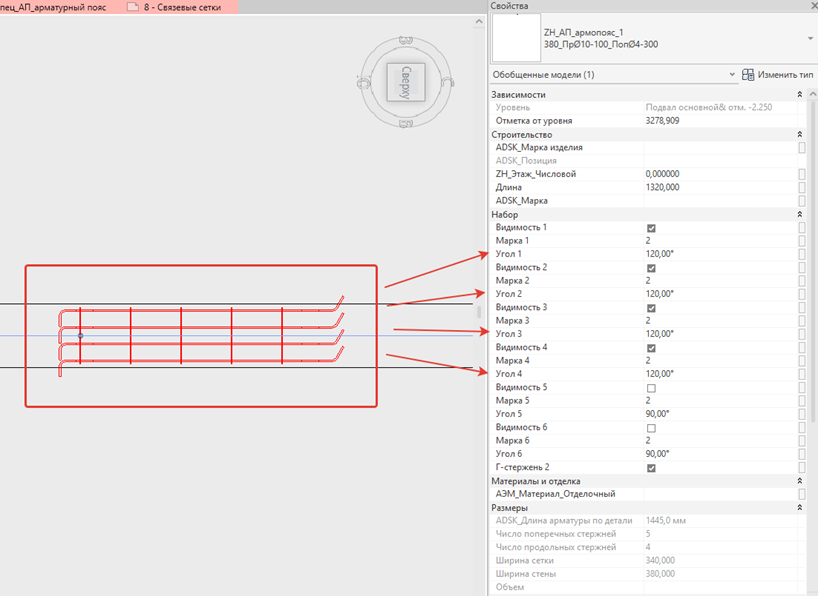

Рисунок 3.2.1. Параметры отображения «Г образных» стержней
3.3 Создание новых типов арматурного шва
Для создания нового типа армирования делаем двойной клик по любому типу семейства, либо выделив семейство нажимаем «Изменить тип» .

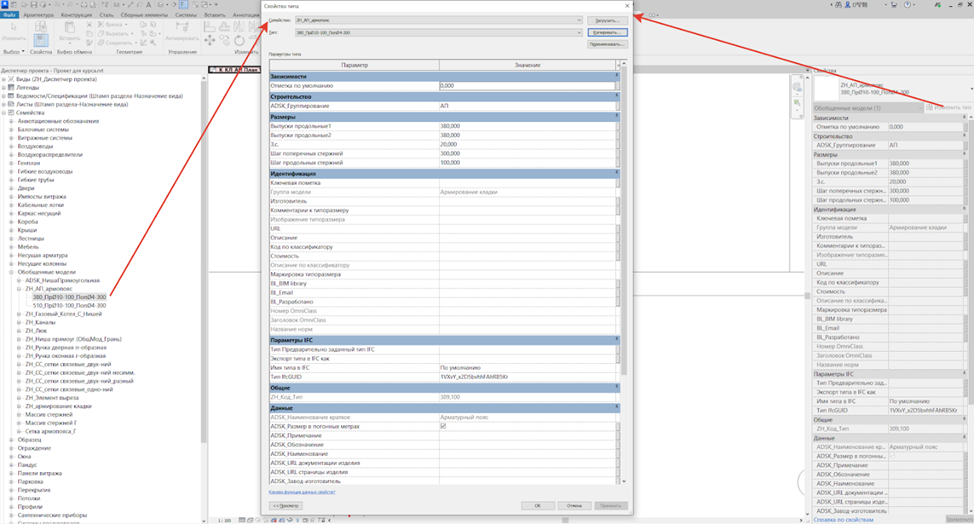

Рисунок 3.3.1. Создание нового типа арматурного шва
Если необходимо создать новый тип армирования, нажимаем «копировать» задаем имя типа, после чего настраиваем выделенные параметры.

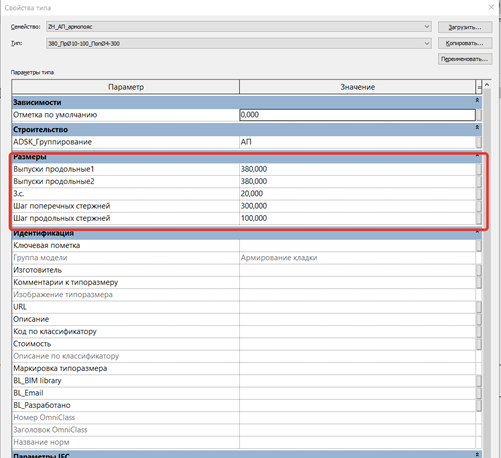

Рисунок 3.3.2. Настройка размеров

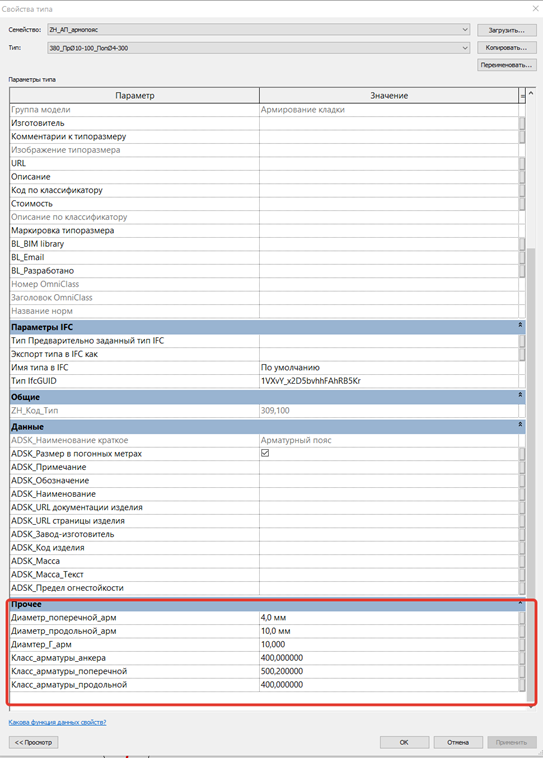

Рисунок 3.3.3. Настройка остальных параметров
Рисунок 3.3.4. Ключи для назначения класса арматуры
4. Оформление чертежей арматурного шва
4.1 Графическое отображение плана арматурного шва
План арматурного шва оформляется на виде «К_КЛ_АП План 1 этажа отм. 0,000». В зависимости от детализации меняется отображение сеток, условное, или точное.
Рисунок 4.1.1. Высокий уровень детализации
Рисунок 4.1.2. Средний уровень детализации
4.2 Маркировка арматурного шва
Маркировка арматурного шва выполняется на чертеже. Для того что бы выбрать все сетки одного типа, выделяем элемент ПКМ, и выбрать все экземпляры на виде.
Рисунок 4.2.1. Выборка всех элементов на виде
Рисунок 4.2.2. Проставление марки
На панели «Аннотации» выбираем «Марка нескольких категорий», используем тип «ADSK_Марка изделия».
Рисунок 4.2.3. Маркировка по нескольким категориям
4.3 Чертеж сетки арматурного шва
Для выполнения чертежей 1 м.п. сетки арматурного шва, используются чертежные виды. В шаблоне заложены 2 вида типовых арматурных швов, при необходимости чертежный вид может быть скопирован и отредактирован под новые требования.
Рисунок 4.3.1. Чертеж сетки арматурного шва
5. Работа со спецификациями арматурного шва
5.1 Спецификация арматурного шва
Данная спецификация показывает общее количество «Г-образных стержней», позицию сетки и ее общую длину в п.м. Позиция «Г-образных стержней», всегда равна 1. Позиции арматурных поясов задаются на чертеже, см. п. 3.2.
Рисунок 5.1.1. Спецификация арматурного шва
5.2 Ведомость расхода стали
Ведомость расхода стали формируется автоматически. Если диаметры сетки не соответствуют установленным в спецификации, необходимо зайти в спецификацию, и включить видимость столбиков соответствующих диаметров.
Рисунок 5.2.1. Ведомость расхода стали
Рисунок 5.2.2. Форматирование спецификации
