07-Арматурный шов

1. ОБЩИЕ СВЕДЕНИЯ

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно:

В настоящем документе обозначены принцип моделирования арматурного шва.

Задачи настоящего документа:

Обеспечение единообразного BIM-моделирования

Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

2. Моделирование арматурного шва

1. План арматурного шва

Для плана арматурного шва используется вид «К_КЛ_АП План 1 этажа отм. 0,000». Секущий диапазон плана лучше настроить по фактическому положению шва, с минимальной видимостью окон и дверей.

2. Моделирование арматурного шва

Семейство армирование кладки выноситься из категории «обобщенные модели» перед размещением на стену необходимо выставить параметр «Отметка от уровня» в диапазон видимости, заданный ранее на плане, чтобы сетка сразу была вида. Если сетку вынесли в другой диапазон можно либо на 3д виде в каркасном режиме выделить сетку, либо увеличить секущий диапазон на плане, чтобы сетка попала в видимость.

.

В свойствах армотурного шва в разделе зависимости в параметр «Отмека от уровня» задается высота подъема сетки от текущего уровня.

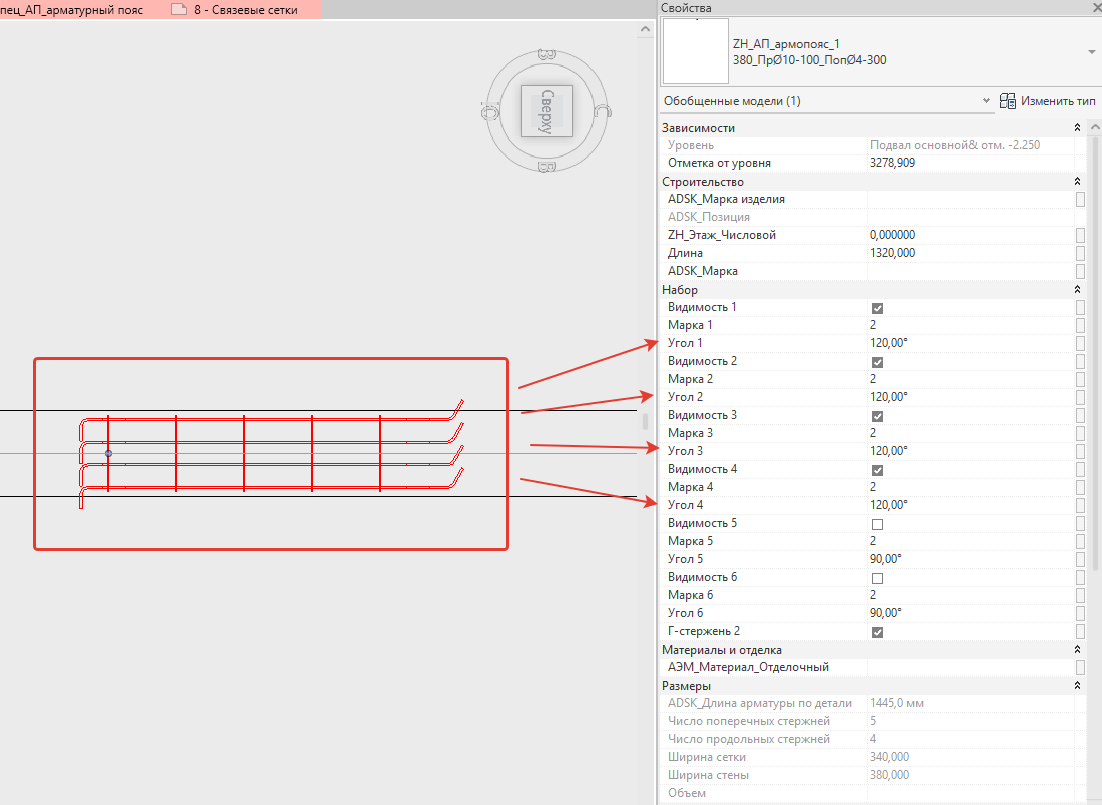

В разделе набор, задаются параметры отображения «Г образных» стержней, их угол и марка в начале и конце сетки, этаж на которой располагается сетка, ее марка и длина. Стержни одной стороны свободно регулируются, стержни другой стороны жестко привязаны к другим стержням.

3. Создание новых типов арматурного шва

Для создания нового типа армирования, делаем двойной клик по любому типу семейства, либо выделив семейство нажимаем «Изменить тип»

Если необходимо создать новый тип армирования, нажимаем «копировать» задаем имя типа, после чего настраиваем выделенные параметры.

Ключи для назначения класса раматуры

3. Оформление чертежей арматурного шва

1. Графическое отображение плана арматурного шва

План арматурного шва оформляется на виде «К_КЛ_АП План 1 этажа отм. 0,000». В зависимости от детализации меняется отображение сеток, условное, или точное.

2. Маркировка арматурного шва

Маркировка арматурного шва выполняется на чертеже. Для того что бы выбрать все сетки одного типа, выделяем элемент ПКМ, и выбрать все экземпляры на виде.

На панели «Аннотации» выбираем «Марка нескольких категорий», используем тип «ADSK_Марка изделия».

3. Чертеж сетки арматурного шва

Для выполнения чертежей 1 м.п. сетки арматурного шва, используются чертежные виды. В шаблоне заложены 2 вида типовых арматурных швов, при необходимости чертежный вид может быть скопирован и отредактирован под новые требования.

4. Работа со спецификациями арматурного шва

1. Спецификация арматурного шва

Данная спецификация показывает общее количество «Г-образных стержней», позицию сетки и ее общую длину в п.м. Позиция «Г-образных стержней», всегда равна 1. Позиции арматурных поясов задаются на чертеже, см. п. 3.2.

2. Ведомость расхода стали

Ведомость расхода стали формируется автоматически, если диаметры сетки не соответствуют установленным в спецификации, необходимо зайти в спецификацию, и включить видимость столбиков соответствующих диаметров.
