08 - Работа со спецификацией материалов фундамента.

1 Общие правила использования шаблона.

Рекомендуется выполнять группировку армирования относящиеся к одной конструкции. Такой метод позволит скопировать армирование без изменений в арматуре. Так же данный метод позволяет перемещать арматуру вне зависимости от привязок к другим элементам и защитным слоям.

Основные правила работы с диспетчером, его организация рассмотрены в инструкции по работе с диспетчером проекта.

ВАЖНО! Арматура должна моделироваться в соответствии с ее назначением. Арматура разделена таким образом, чтобы автоматически на разных видах отображался определённый тип армирования, с определенным графическим отображением, при моделирование важно назначать нужный тип арматуры для каждого армирования.


Правило наименования типов системной арматуры:

ХХ_ХХХ_ХХ

- диаметр арматуры в мм


- Класс арматуры А240, А500С…


- Префикс назначения арматуры (при отсутствии префикса не заполняется)


Префиксы арматурных стержней по их назначению:


- арматура без префикса обычный стержень (применяется для прямых стержней, без определенного назначения, обрамление проемов, прямые стержни в колоннах, пилонах)

мп_ - арматура в метрах погонных (обычно назначается для фоновой арматуры)

ВД_ - арматура дополнительная верхняя (используется для моделирования дополнительной верхней арматуры)

ВДх_ - арматура дополнительная верхняя по направлению оси Х (используется в плитных элементах для моделирования дополнительной верхней арматуры по направлению оси Х)

ВДу_ - арматура дополнительная верхняя по направлению оси У (используется в плитных элементах для моделирования дополнительной верхней арматуры по направлению оси У)

НД_ - арматура дополнительная нижняя (-"-)

НДх_ - арматура дополнительная нижняя по направлению оси Х (используется для моделирования дополнительной нижней арматуры по направлению оси Х)

НДу_ - арматура дополнительная нижняя по направлению оси У (используется для моделирования дополнительной нижней арматуры по направлению оси У)

в_ - арматура выпусков (используется для моделирования выпусков из фундаментной плиты)

д_ - арматура деталей (используется для арматуры формой отличной от прямого стержня, кроме выпусков)

к_ - арматура каркасов (используется для сборки каркасов)

мп_В - арматура дополнительная верхняя в метрах погонных

мп_Н - арматура дополнительная нижняя в метрах погонных

мп_к - арматура каркасов в метрах погонных

2 АрмСпецировфиканцие фундаментных плит.

2.1 Используемые семейства.

Для моделирования фундаментных плит используются следующие семейства:


Для армирования дамонолитных конструкций используются вся арматура перечисленная в пункте 2.

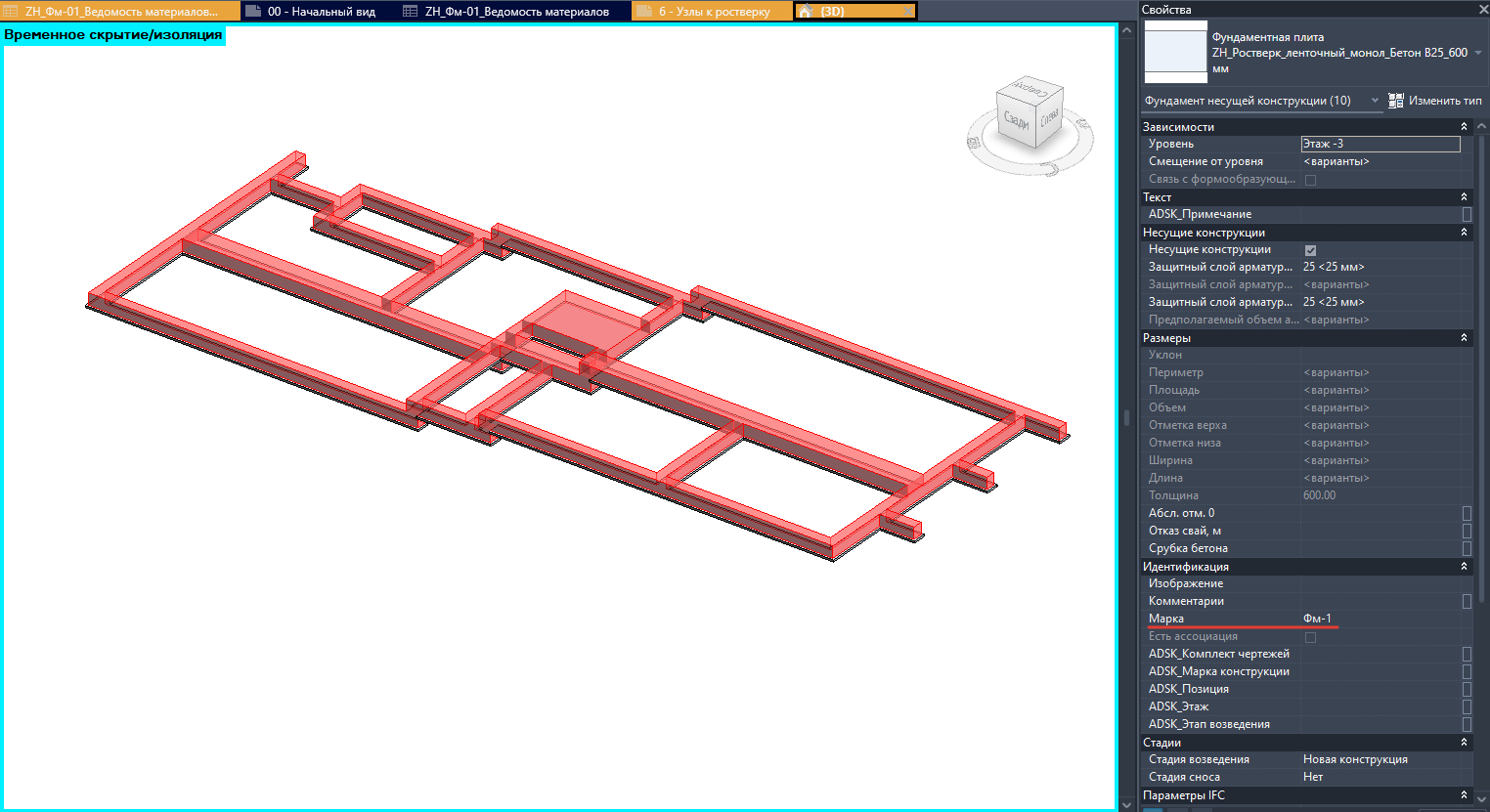

Буквенный префикс фундаментных плит обязательно «Фм», это жесткое правило будет пров.

Сперцификацияться на заполнение параметров, при несовпадении необходимо будет все исправлять. Это нужно для правильной выгрузки объемов материалов.

называется

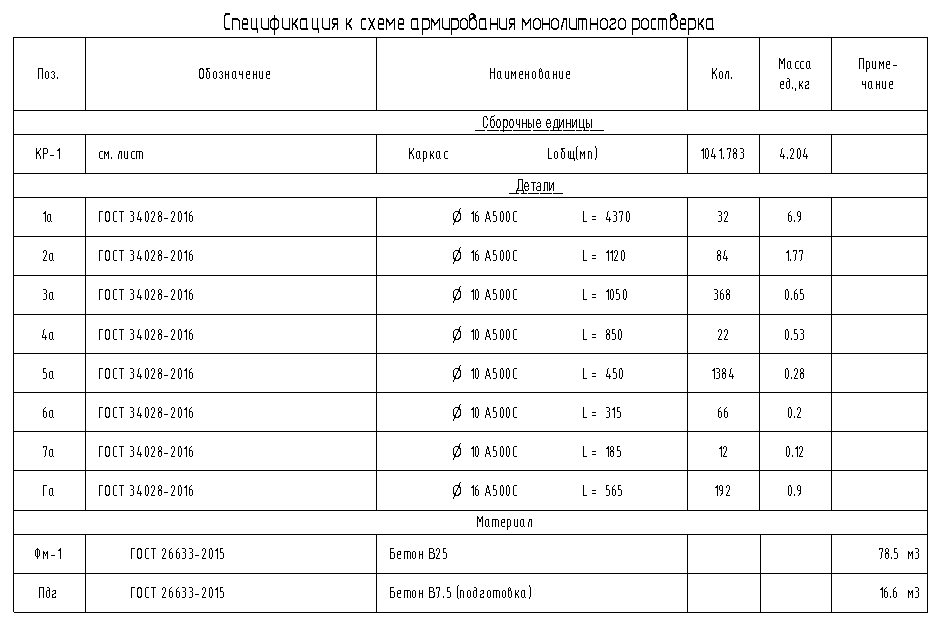

О"ZH_Фм-01_Ведомоснть материаловное армирование элементов типа «плита».

Для армирования фундаментных плит в шаблоне можно использовать несколько вариантов.


1 Вариант."

АрмирДля повпадание плитных элементов можно выполнять с использованием плагина ModPlus, функционал одинаковый. Важно для деталей заполнять параметры формы, т.к. плагин может не правильно считать существующие в проекте формы арматурных стержней и создать свою форму, которлая не будет правильно отображаться в спецификациях.


Проемы в плите можно делать как семействамию, так и инструментами формирования плиты. Обрамление проемов корректно обработается.




Результат армирования.


2 Вариант.

Ручная расстановка арматуры. Вариант долгий, применяется в каких-то сложных плитах, когда плагин не может отработать.

3. Локальное армирование

3.1 Правила создания каркасов.

Каркасы создаются арматурой с префиксом к_. Каркасы могут быть как в м.п., так и точными размерами.

Под каркасами понимается совокупность арматуры, соединенная определенным образом, не обязательно в виде лесенки, форма соединения может быть любая. Главное правило одному из элементов в каркасе должен быть назначен параметр «ADSK_Главная деталь изделия». По этой арматуре будет вестись расчет каркасов либо в шт. либо в м.п., если этот стержень задан арматурой с префиксом мп_к_.

Для каркасов в м.п. помимо фактического армирования выполняется 1 каркас равный 1м, для выноса чертежа 1м.п. каркаса. При работе с каркасами в м.п. есть сложность совпадения веса 1м.п., и общей массы каркасов, используемых в проекте, т.к. по факту каркасы могут обрезаться на концах не точно, что ведет к расхождению массы. Решается данная проблема добавлением отдельной арматуры.

3.2 Поддерживающие каркасы.

Для моделирования поддерживающих каркасов можно использовать заложенные в шаблон группы, содержащие в себе арматуру поддерживающего каркаса.


Переходим на 3D вид и выносим группу поддерживающего каркаса , кликаем 1 раз ЛКМ, должна получиться такой результат. Далее НЕ кликая мышкой на поле модели, не нажимая ентер выравниваем группу внутри плиты в которой хотим разместить арматуру.


Если кликнуть на поле или нажать ентер, Revit выдаст ошибку и группа удалиться, т.к. системная арматура не может находиться в воздухе без основы, она обязательно должна находиться внутри какого то ж/б элемента.

Выравнивание группы арматуры происходит сначала в плане, стандартными инструментами Revit перемещение, поворот. Продолжая работать на 3D виде сделаем плоскость с верху и выровняем группу в плане по пилону.


Далее перейдем на любой вид с боку, и выровняем группу по высоте по конструкции. Получив примерно следующий результат можно кликнуть на поле






Проверяем, что бы у арматуры была соотвествующая метка основы.




После чего можно приступать к редактированию армирования конкретно под фундаментную плиту.




После корректировки общего вида чертежа, приступаем к корректировке арматурной группы.

Далее копируем каркас, либо делаем массив.


Буквенный префикс плит перекрытия «Пм» это жесткое правило будет проверяться на заполнение параметров, при несовпадении необходимо бузадеат всеь исправлять. Это нужно для правильной выгрузки объемов материалов.

3.3 Поперечное армирование плит.

Для поперечного армирования фундаментных плит в проекте есть соответствующиее группы, «Фм-Кр-1» - группа поперечного армирования для фундаментной плиты.

Вынос каркасов осуществляется по аналогии с поддерживающими каркасами.

3.4 Выпуски из фундаментной плиты

Для создания выпусков из фундаментной плиты под пилоны и колонны, можно использовать группы выпусков. Размещение группы выпусков описано в п.п. 4.2

После размещения выпусков, можно откорректировать их размер, диаметр.

Выпуски под стены делаются плагином ModPlus.


3.5 Фиксаторы для монолитных плит

4. Оформление чертежей

4.1 Опалубочный план.

Опалубочный план располагается во вкладке «КЖ-01\Фундаменты\Планы несущих конструкций». На данных планах видны разрезы только с шаблоном видов «ZH_КЖ_Фм_ОП». На плане есть 2 разреза, их можно переместить в нужную позицию, или скопировать удалить.

4.2 Арматурные чертежи фонового армирования.

Основное армирование, если нет необходапримостиер "Р1м", показываем на опалубочном плане семейством облако



Так же армирование по площзади можно вынести на планы «01_Армать корректнура Фм-01.1 нижняя основная, нижняя дополнительная», «01_Арматура Фм-01.1 верхняя основная, верхняя дополнительная».


Позиции арматуры по площади — этою марку для удачной проверки несв контрольк.
Прим категориям. :



4.3 АрмФинатурные чертежи дополнительного армирования.

На планах дополнительного нижнего армированияый видна любая арматура спрецификсации которой совыглядержит «Н»так:


планах дополн

Притмельного верхнего армировчанияе: видна любая арматура префикс которой содлучаержит «В»

Что бы арматура отображалась как массив ей задается параметр количество. Если арматура оказалась не в плоскости конструкции ее необходимо к маразвкерну беть она разрезе, размещенном на техническом плане армирования фундаментной плиты.



Обрамление проемов так же видны на планах дополнительного бармирования плит.

План верхнего дополнительного армирования плит выполняется по аналогии.

Для образмеривания массива стержней используем инструмент «несколько арматурных стержней»

При выделении массива стержней можно настроить их графическое отображение.

4.4. Разрезы, узлы.

На разрезах можно выносить два типа узлов ZH_КЖ_Фм_Арм_Узел, ZH_КЖ_Фм_ОП , на одном будет видна арматура, на другом только опалубочные контуры конструкции.


4.5 Узлы выпусков армирования

 Узлы выпусков арматуры выносятся на техническом плане фундаментной плиты, вид «01_Арм_Фундамент_Фм-1_технический»

1 ZH_КЖ_Фм_Выпуски_Арм

2 ZH_КЖ_Фм_Выпуски_Арм_Аг

3 ZH_КЖ_Чертежи Каркасы


4.6 Чертежные виды арматурных изделий

Получение видов для арматурных изделий таких как, каркасы Крую-, анкерные группы Аг,либо приписку неостранственные каркасы Кп-, бходиможно выполнить следующибо разрезами с планов. Или проще воспользовшатьсяги:

сборками.
    Для этого в

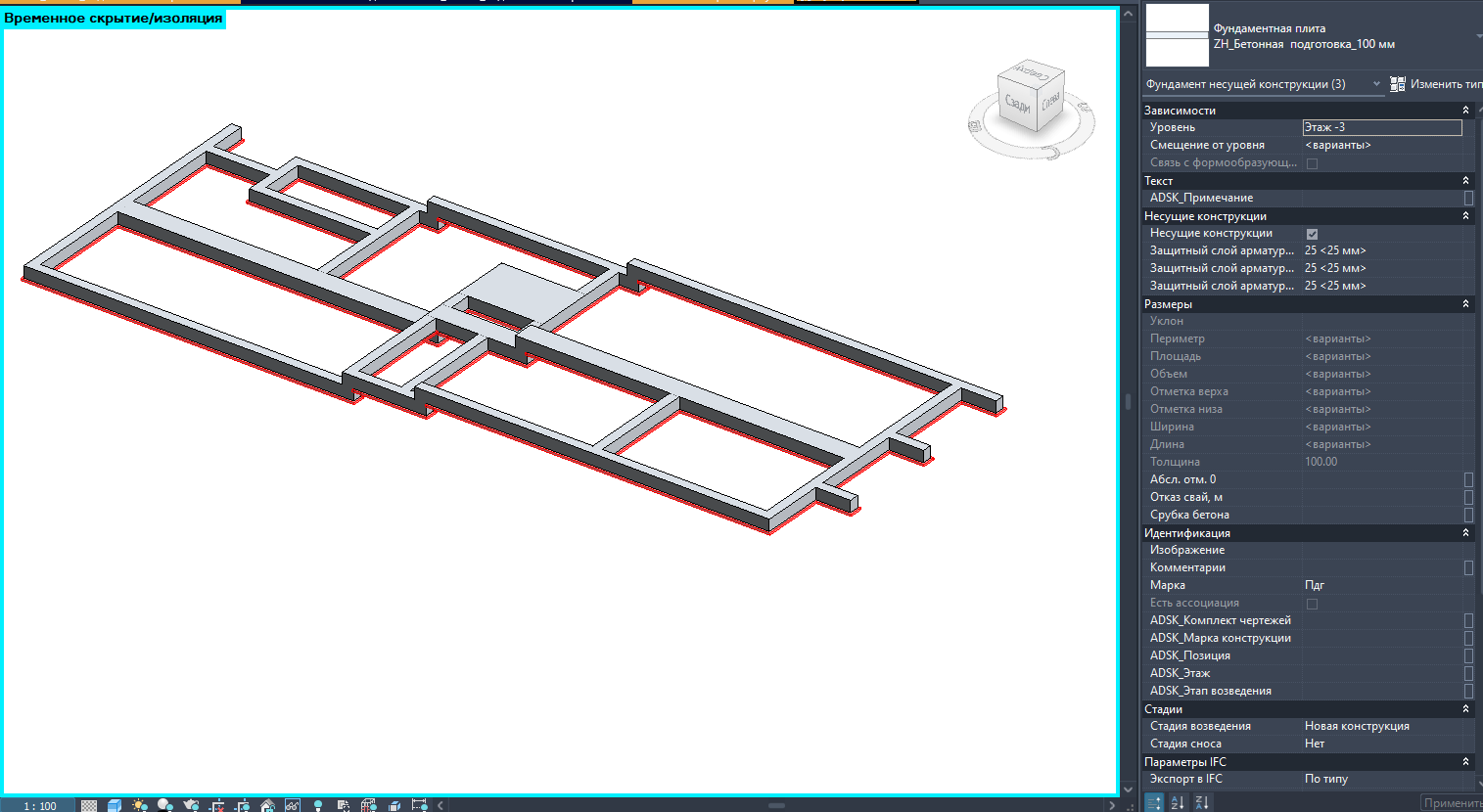

  • Выбираем группу с изделить обьект любым, нметодом

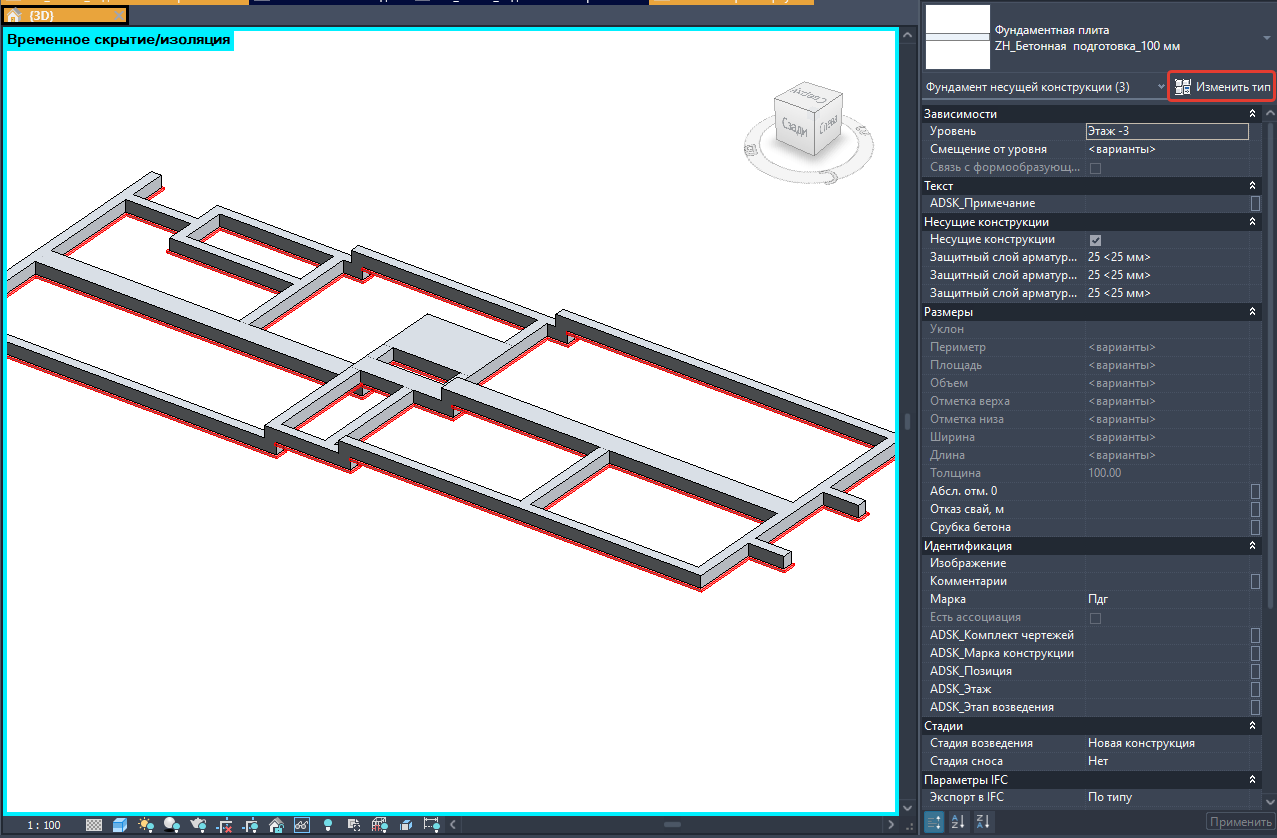

Зажйти в параметры типа

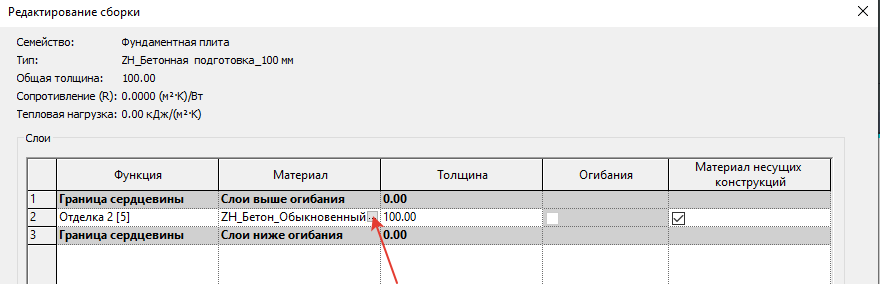

  • Структура слоевimage.png
  • Затем в свойства меню выбрать все элементы, после чего стает актривная кнопка создания сборки. Даловimage.png

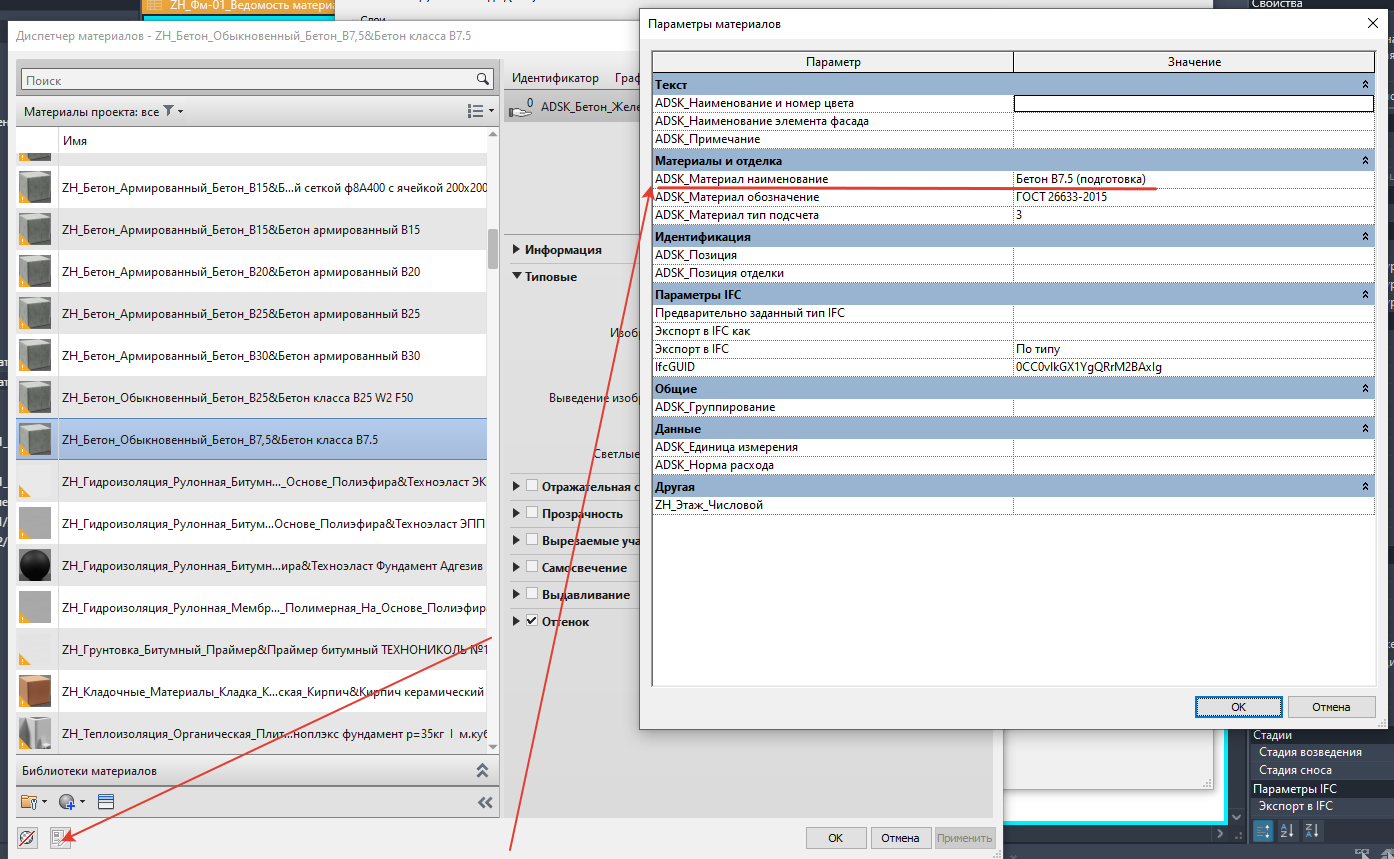

  • Затее переходим в диспараметчры матере проектиала ви создантую сборку ПКМ создать виды сборки, создаем нужные виды, полученные виды, отображают только сам элеизменяете сборкнаи, без окружмения, данные виды можно использовать для оформленияе:image.png
  • чертежей арматурных изделий.


    5. Работа с конструкциями состоящими из нескольких элементов.

    Видео
