  1. ОБЩИЕ СВЕДЕНИЯ

1Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно:


В настоящем документе обозначены принципы моделирования стен из фундаментов блоков стеновых (ФБС).

Задачи настоящего документа:

Обеспечение единообразного BIM-моделирования

Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.




  1. Моделирование ФБС

  1. 1.1                Подготовка плана

Для моделирования ФБС используется два плана.

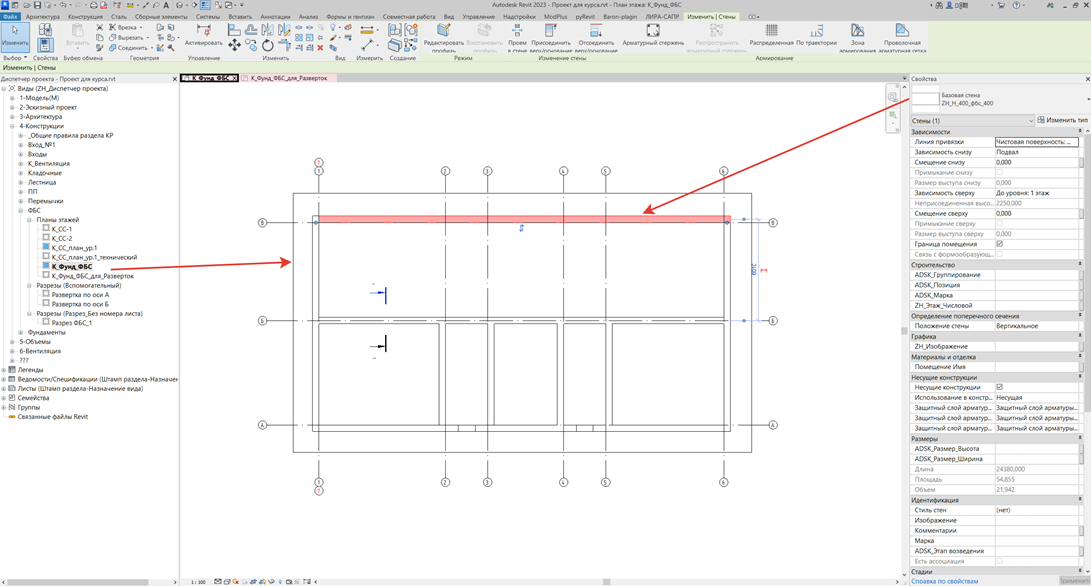

План «К_Фунд_ФБС» предназначен для выноса на чертеж. На нем показываются стены выполненные системным семейством стена, проставляются привязки стен, выносятся сечения. На данном плане не видны разрезы разверток, и не видны само семейство блоков ФБС.




План «К_Фунд_ФБС_для_Разверток» используется для выноса блоков на план, так же для копирования разрезов разверток. Данный план технический на листы не выносится. На нем видны сечения по блокам, разрезы по разверткам, и сами семейства ФБС.


  1.

     1.2                Вынос ФБС в модель

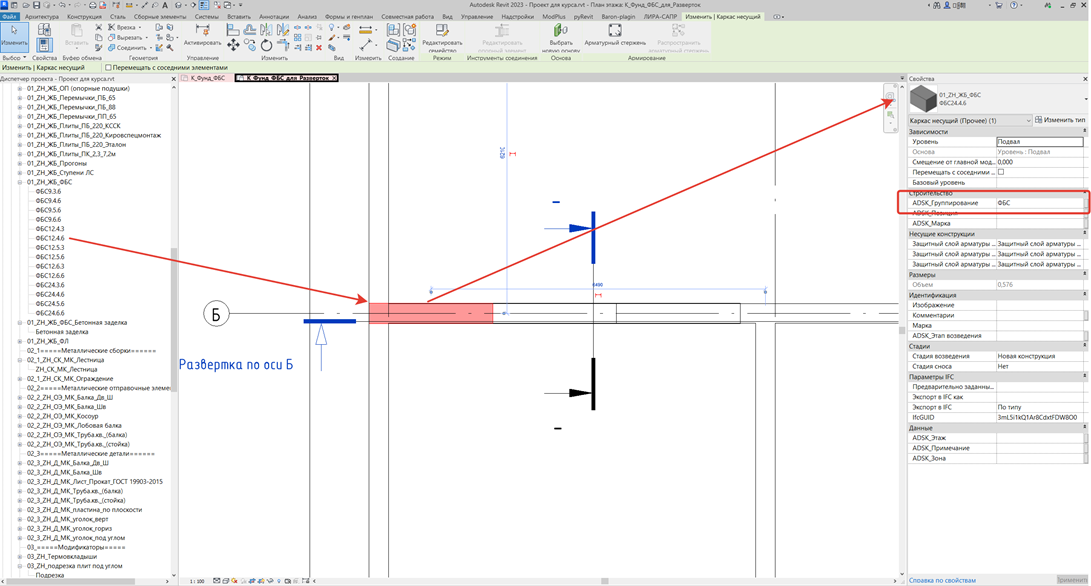

Перейти в «Семейства»=> «Каркас несущий»=> «01_ZH_ЖБ_ФБС», выбрать нужный тип ФБС из списка с зажатой ПКМ перенести ФБС из диспетчера проекта на вид. При выносе ФБС заполняется параметр «ADSK_ГADSK_Группирование» = ФБС.

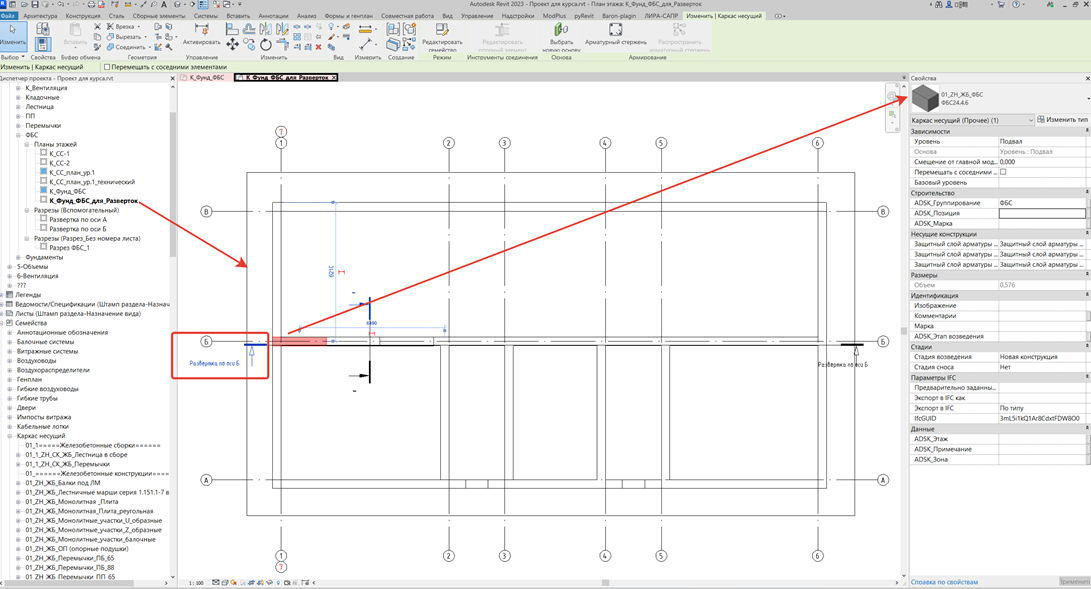

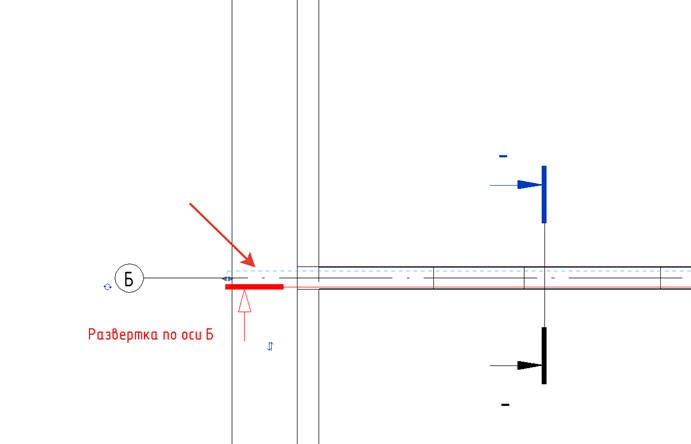

На плане выносится только первый блок ФБС для определения его положения в плоскости. Основная расстановка блоков выполняется на развертках. По двойному клику на синию стрелку разверкти переходим на разрез и выполняем расстановку блоков.

Глубину разреза назначаем в пределах стены.






Аналогичным способом делается вынос семейства Семейства»=> «Каркас несущий»=> «01_ZH_ЖБ_ФБС_Бетонная заделка». С заполнением требуемых параметров

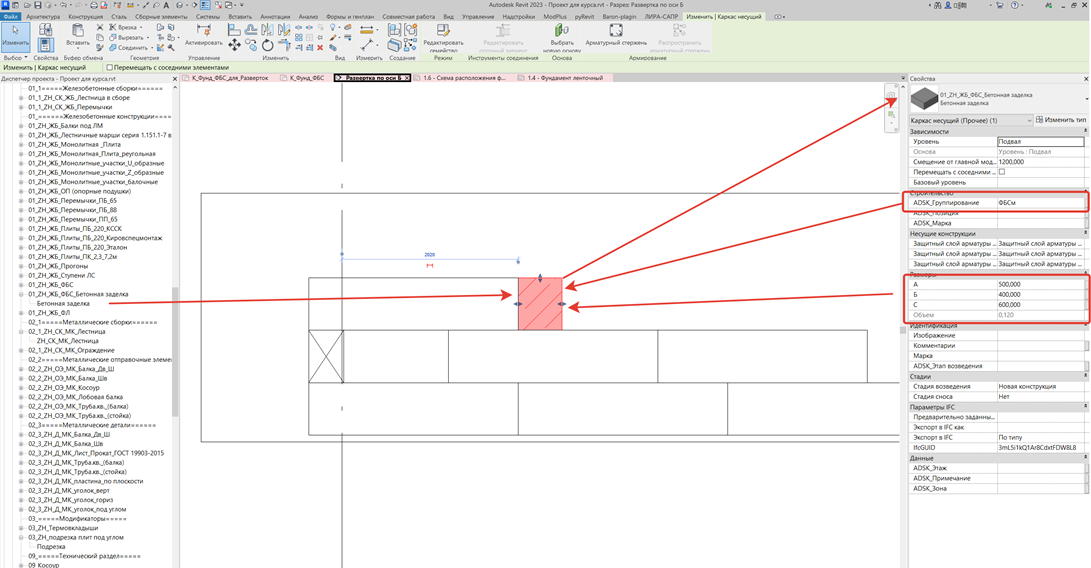

Можно добавить параметрами Высота выреза 1, Глубина выреза 1, Высота выреза 2, Глубина выреза 2 - срез монолитной заделки с одной или с двух сторон, если срезы не нужны, то выключаем галочку Вырезы.





2

  1. Оформление чертежей ленточных сборных фундаментов

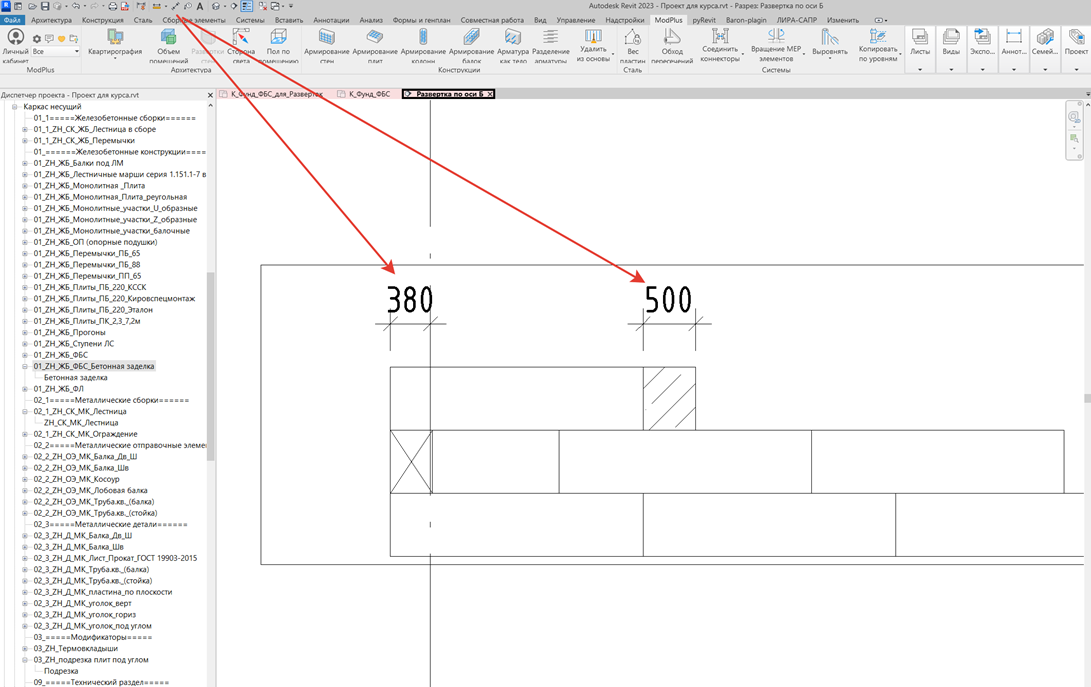

Размеры проставляются стандартными средствами RevitRevit..

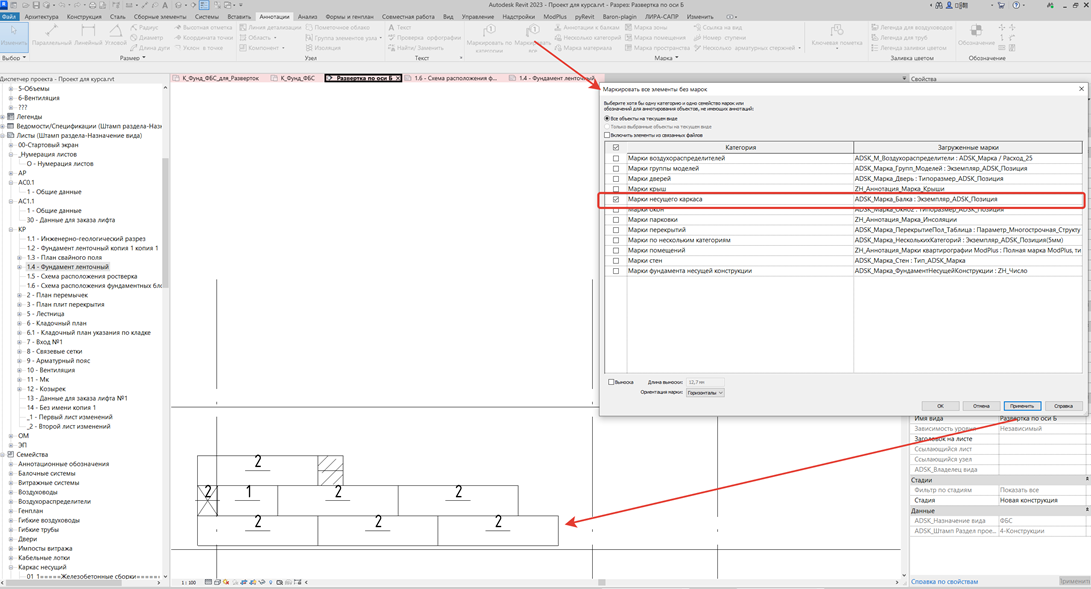

Маркиеровки ФБС присваиваются через спецификацию. Маркировка блоков выполняется на закладке «Аннотации»=> «Маркировать все»






  1. 3            Работа со спецификацией ленточных сборных фундаментов

  1. 3.1                Спецификация ленточных фундаментов

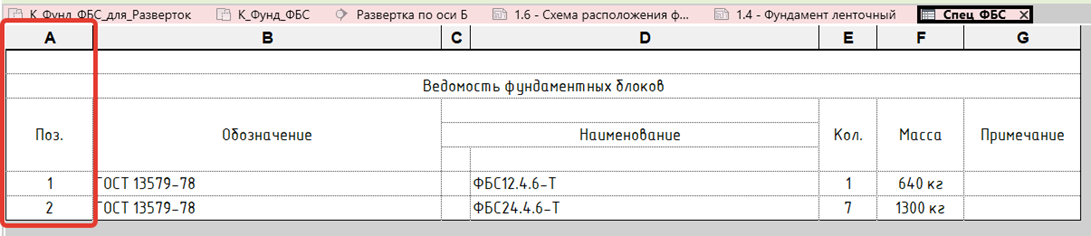

Данная спецификация показывает общее количество и позиции ФБС по наименованию.

Фильтр по которым попадают в данную спецификацию семейства, ADSK_ГADSK_Группирование = «ФБС»

Позиции ФБС можно заполнить через спецификацию.

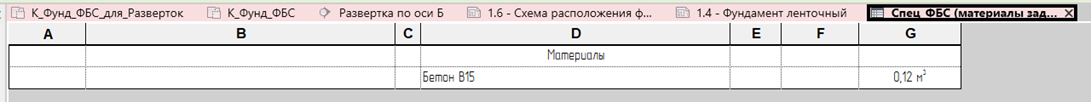

Материалы для бетонной заделки формируются отдельной спецификацией. Фильтр по которым попадают в данную спецификацию семейства, ADSK_ГADSK_Группирование = «ФБСм»





  1. Отображение на 3D виде



Для работы в 3 д виде присутствует шаблон вида 4-К_3D_ФБС и ФЛ, где отображаются только фундаментные подушки ФЛ, фундаментные блоки ФБС, монолитные заделки для ФЛ и ФБС. Так же настроены фильтры для цветного отображения различной толщины фундаментных блоков.
