Тема_11_Перекрытия

Ссылки на видео-уроки по курсу:



·                      Термины и определения

·                     Основа работы и разбиение полов

·                     Несущая часть

·                     Полы

 1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	11.09.2024	Перекрытия	Соболев С.А., BIM-координатор   ООО «Масштаб»
1.1	10.12.2024	Добавлена ​​информация о пути к необходимым характеристикам полов.	Соболев С.А., BIM-координатор   ООО «Масштаб»
2.0	14.02.2025	Перекрытия	Березина Ю.И., BIM-координатор   ООО «Масштаб»
2.1	12.05.2025	Автоматизация	Березина Ю.И., BIM-координатор   ООО «Масштаб»
2.2	27.05.2025	Отделка Modplus	Соболев С.А., BIM-координатор   ООО «Масштаб»
2.3	02.07.2026	Отделка Modplus, заведение в проем	Березина Ю.И., BIM-координатор
2.4	06.10.2026	Изменен порядок моделирования. Сначала отделка внутренняя, далее полы	Березина Ю.И., BIM-координатор

2. Общие положения

2.1. Термины

Таблица 1.

Термин/сокращение	Определение / пояснение
Проект	Информационная модель, представляющая собой 3-х мерный объект, насыщенный информацией.
Семейство	Простейший элемент информационной модели. Например: окно, дверь
BIM-отдел	Отдел проектной организации, занимающийся контролем и разработкой технологий информационного анализа
BIM-менеджер	Специалист, который принимает основные решения BIM-отдела и определяет вектор его развития
BIM-координатор	Специалист, занимающийся координацией процесса формирования ТИМ-модели
Пользователь	Проектировщик какого-либо раздела. Например: архитектор, конструктор и т.п.
Шаблон	Заготовка для Revit выполнена «Офисом цифровой трансформации» ГК ЖЕЛЕЗНО.
Разделы шаблона	Разделы, которые соединяются в шаблоне
.rvt	Формат модели Revit
Пол	Отдельные конструкции пирога, выполненные из перекрытий элемента
ПОМОЩЬ BIM	Поддержка BIM-проектирования от «Офиса цифровых трансформаций». Для того чтобы обратиться к ней необходимо написать заявку на почту bimhelp@zhcom.ru

2.2. База

Таблица 2.

2.3. Инструменты

Здесь будут рассмотрены основные инструменты необходимые для данной темы.

 Таблица 3.

3. Основа

При построении полов и перекрытий сначала начинаем с перекрытий. Параллельно с размещением стен несущих и перегородок можно размещать и перекрытия с той целью, чтобы сразу же корректно располагать все эти элементы. В свою очередь полы размещаем только после помещений, отделки внутренней, потому как для ускорения работы используется плагин «Modplus: Пол по помещению», для которого нужны размещенные помещения.

С 06.10.2026 построение полов выполняется после построения  отделки внутренней.

В процессе работы вам понадобится создавать новые типы полов, потому как невозможно заранее предусмотреть все необходимые варианты в виду разнообразия и нестабильности принятых решений. Для выполнения этой операции можно воспользоваться одним из следующих методов:

1. Ручной метод. Вы переписываете название типоразмера по образцу: Приписка(1) + суммарная толщина(2),мм + (имя материала без гласных(3) + его толщина(4),мм)n(5) , где

1) «Приписка» - берется из таблицы 4,

2) "Суммарная толщина" - толщина всех слоев пола

3) "Имя материала" - это краткое название материала из параметра «Описание» за вычетом гласных букв

4) "Толщина" - толщина слоя элемента

5) "n" – первый слой, n-каждый новый слой должен быть прописан по тому, что указано в скобках

2. Использование плагина Железно, см. раздел 4.

3. Контур пола должен быть заведен в проем



3.1. Разбиение полов и перекрытий

Для упрощения работы проектировщика был принят регламент разбивки перекрытий, см. таблицу 4.

Таблица 4. Регламент разбивки полов и перекрытий

3.1.1. Перекрытия

3.1.1.1. Основа работы с перекрытиями

Плиты перекрытия в разделе АР представляют собой плиту, элемент которой может представлять собой множество контуров на определенной отметке. Построение выполняется при помощи инструмента «Пол/Перекрытие», находящегося по следующему пути – (Архитектура- Пол/Перекрытие).

3.1.1.2. Размещение перекрытий

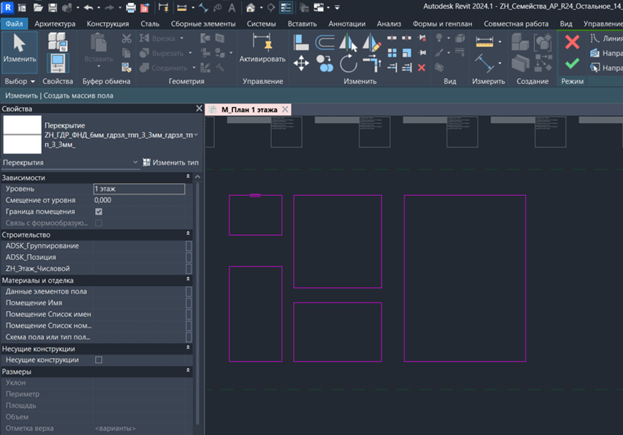

Построение начинается с активации инструмента и заканчивается обведением необходимых контуров, где вы хотите показать плиту перекрытия, см. рисунок 3.1.2.1. На участках, где ориентировочно плиты перекрытия должны опираться на стены, контур необходимо заводить на стену с величиной смещения равной 120мм. Во всех остальных случаях, контур выравниваем либо по грани стены, либо по другой логике, соответствующей действительности. После этого достаточно подтвердить контур.

Рисунок 3.1.2.1. Обведение контуров примерного расположения плиты перекрытия.



3.1.2. Полы

Отделочные слои полов моделируем плагином Modplus. Алгоритм моделирования рассказан в инструкции о стенах, выполняется тем же плагином по тому же сценарию, но только с конфигурацией полов.

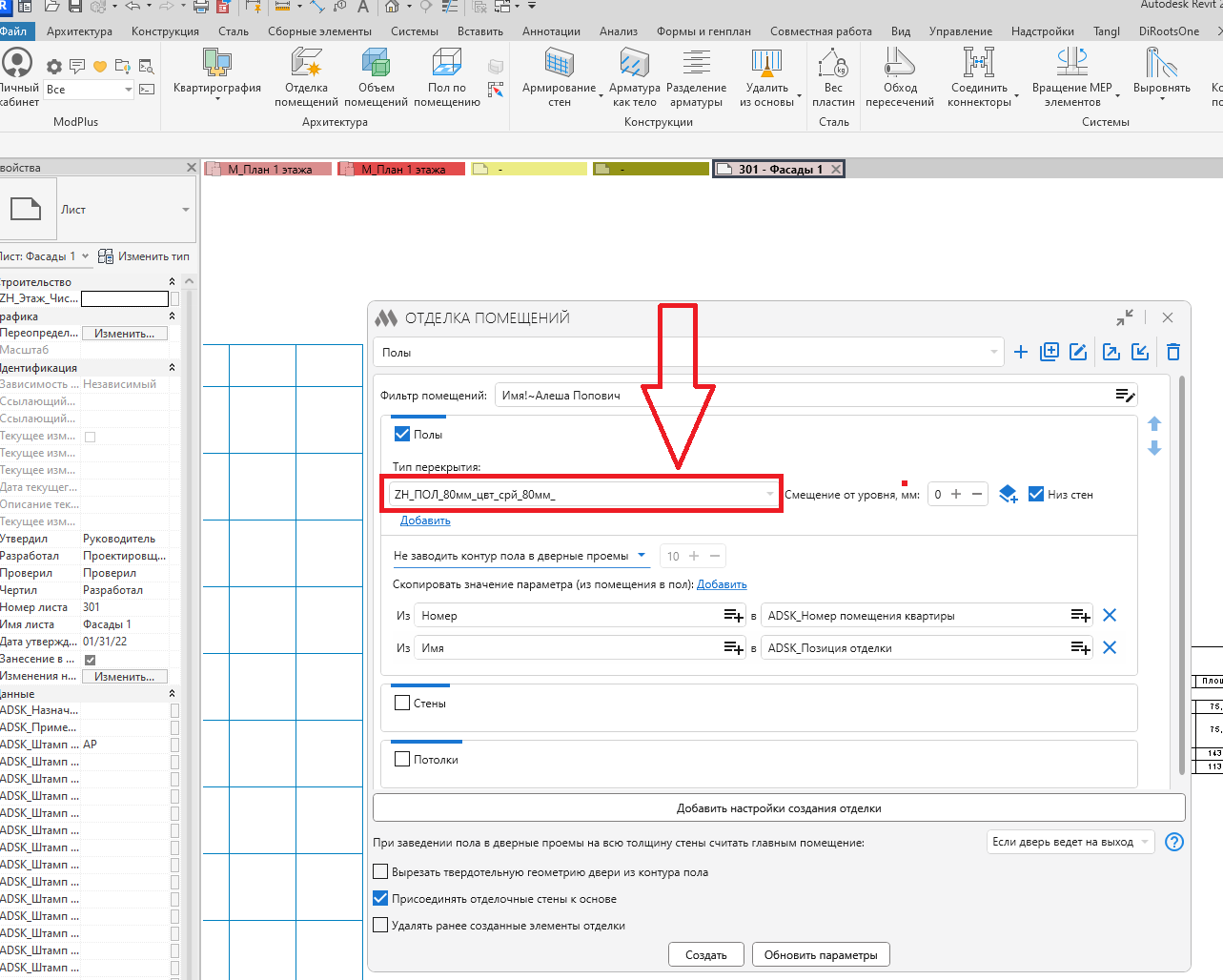

Отличием построения полов от построения стен будет заключаться в том, что удобнее все-таки выполнить построение путем выбора необходимых типов перекрытия в указанном поле, смотри рисунок 3.1.2.1.

Рисунок 3.1.2.1. Выбор конкретного типа пола для моделирования.

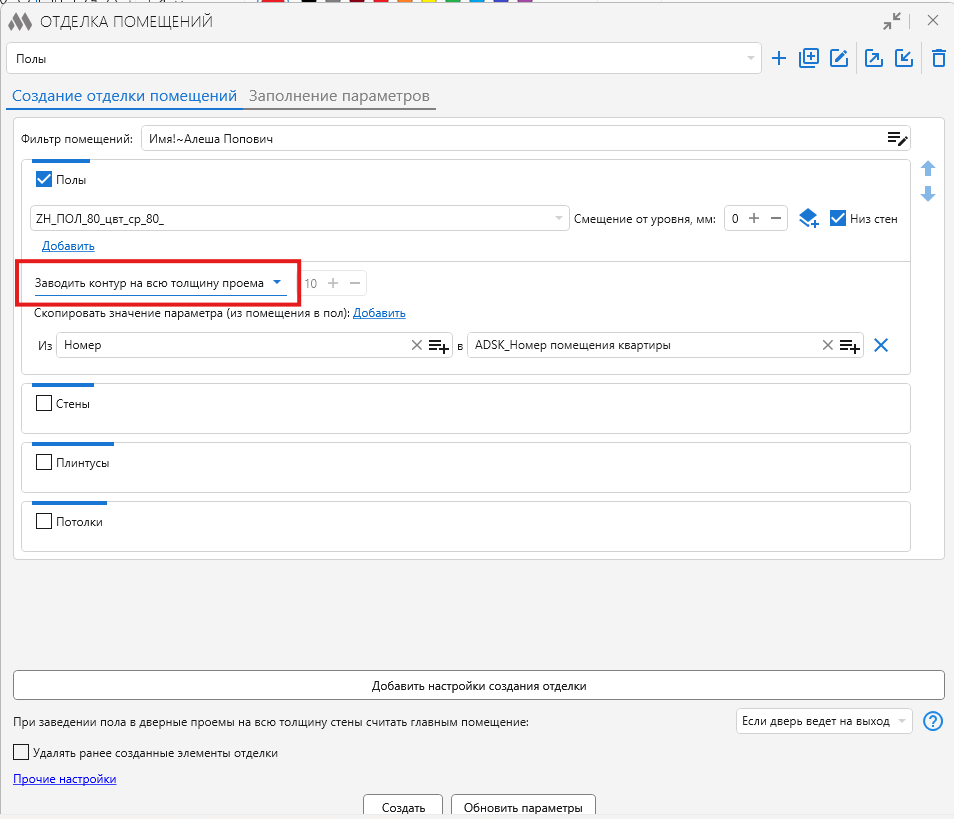

В связи с подготовкой модели для ПТО, нужно заводить отделку пола в проем для подсчета стяжки, см. Рис. 3.1.2.1.1

Рис. 3.1.2.1.1 Настройка плагина для заведения контура пола в проемы

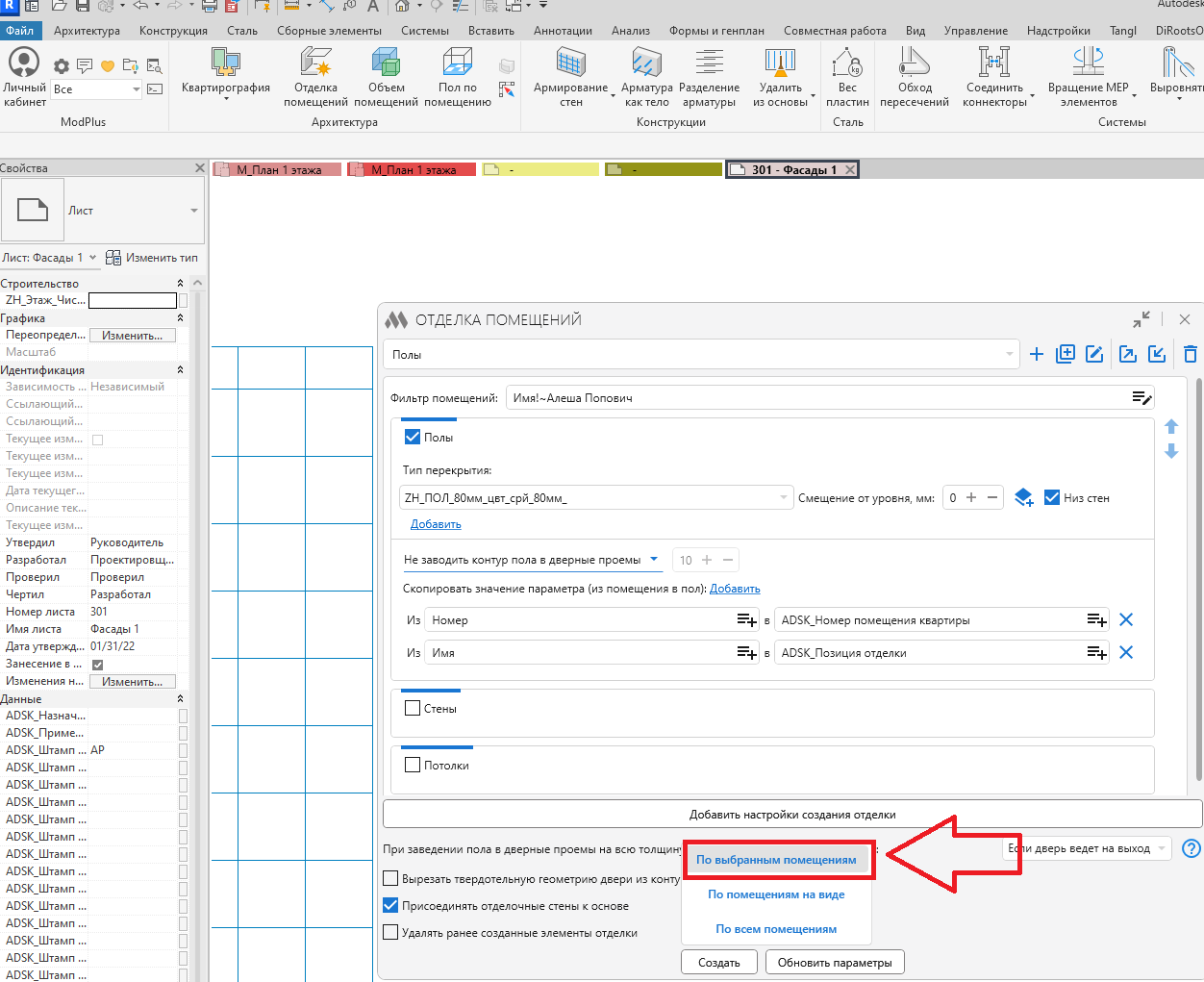

Выбираем тип, жмем «Создать» и выбираем способ построения "По выбранным помещениям", смотри рисунок 3.1.2.2.

Рисунок 3.1.2.2. Выбор способа построения по выбранным помещениям

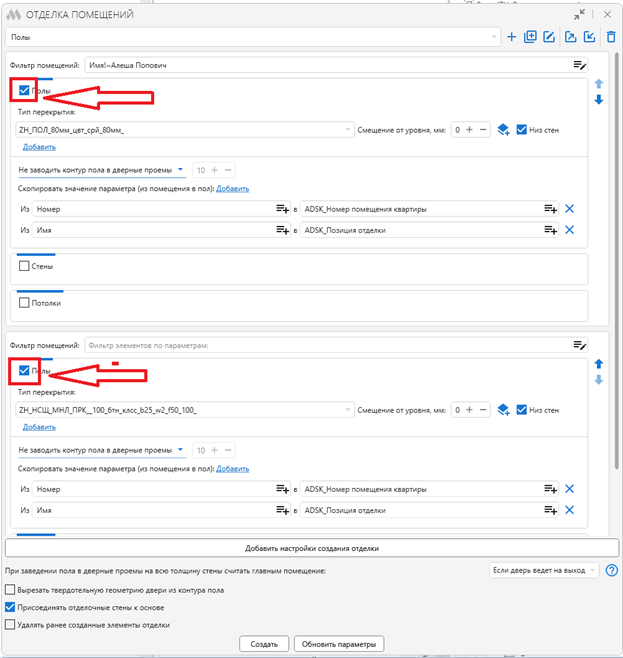

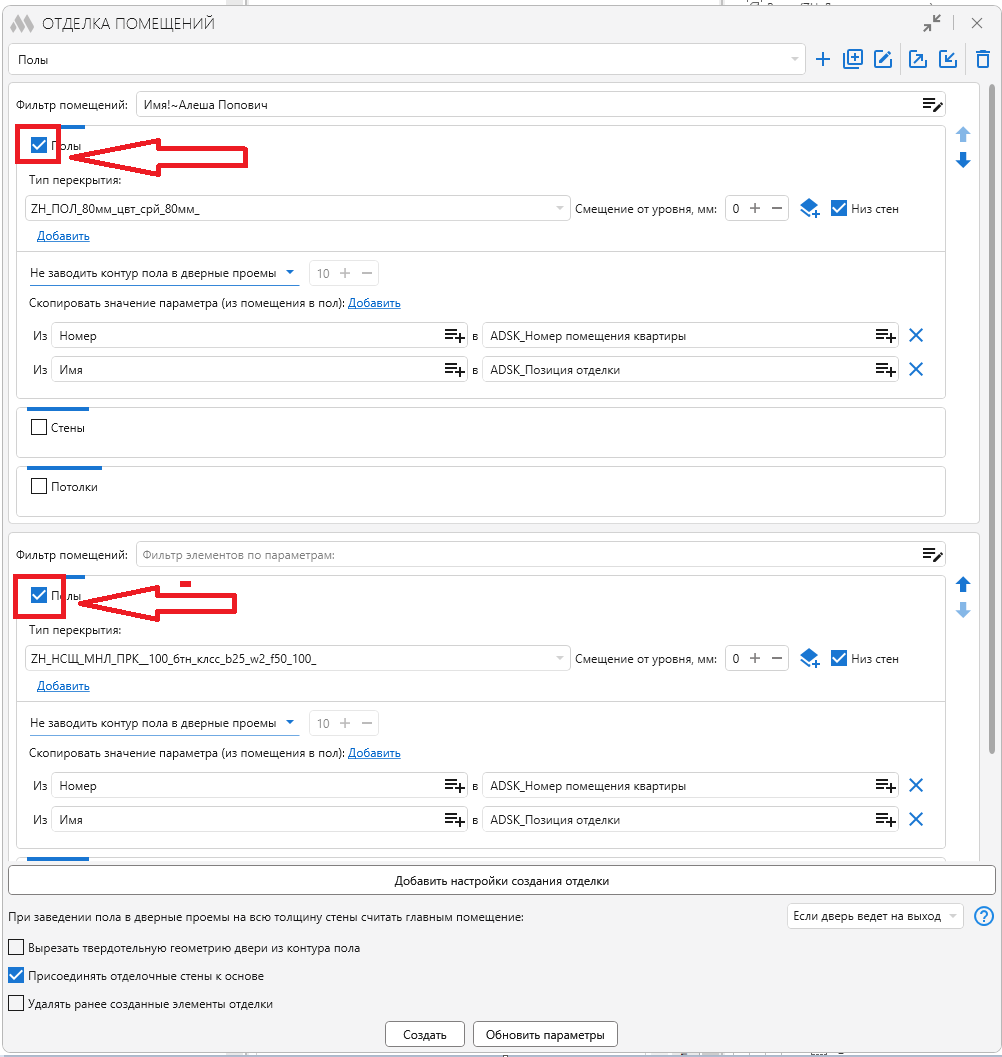

Каждая новая отделка пола должна сопровождаться новой вариацией. Новые вариации можно добавлять по клавише "Добавить настройки создания отделки". Каждый новый типотделки лучше выключать по галке, смотри рисунок 3.1.2.3.

Рисунок 3.1.2.3. Галки применения к построению отделки.

4. Автоматизация

В этом разделе содержится информация об использовании плагинов при работе с перекрытиями.

Таблица 5.



5. Нюансы

1.             Необходимо выполнить построение плиты перекрытия одним единым элементом на одном уровне.

2.             Отделочные полы в модели необходимо моделировать на каждое помещение. Для ускорения этой процедуры используется плагин Modplus по построению полов.
