Тема_0_Выгрузка_Для_Визуализации

1. Изменения в документе

Версия

Дата изменения

Изменение предмета

Ответственный

1.0

08.09.2025

Разработка инструкции

Соболев С.А.,

BIM-координатор

ООО «Масштаб»

2. Общие положения

1. Термины

Термин/сокращение	Определение / пояснение
Проект	Информационная модель, представляющая собой 3-х мерный объект, насыщенный информацией.
Семейственность	Простейший элемент информационной модели. Например: окно, дверь
BIM-отдел	Отдел проектной организации, занимающийся контролем и разработкой технологий информационного анализа
BIM-менеджер	Специалист, который принимает основные решения BIM-отдела и определяет вектор его развития
BIM-координатор	Специалист, занимающийся координацией процесса формирования ТИМ-модели
Пользователь	Проектировщик какого-либо раздела. Например: архитектор, конструктор и т.п.
Форма в середине	Инструмент Revit для создания форм застройки
Мод плюс "Копировать элементы"	Плагин разработчика Modplus
Вид "Э_3Ds Max"	Вид предназначенный для выполнения экспорта модели в 3DsMax.

2. База

Определение
Программой для проектирования является Autodesk Revit.
Развивающимся направлением BIM в сфере железо является «Офис цифровых преобразований».
BIM-моделирование должно быть единообразным для всех людей, находящихся в этом противоречии.
BIM-моделирование должно быть продолжением целей построения корректной международной модели.
Для выполнения визуализации необходимо воспользоваться отдельным 3д видом "Э_3Ds Max"

3. Инструменты

Здесь будут рассмотрены основные инструменты, необходимые для данной темы.

Термин/сокращение	Определение / пояснение
Мод плюс "Копировать элементы"	Modplus-Проект-Копировать элементы
Вид "Э_3Ds Max"	Диспетчер проекта - Виды - 2-Эскизный проект - Визуализация - 3D виды - Э_3Ds Max

3. Основа

Для выполнения визуализации в 3DsMax необходимо воспользоваться отдельным 3д видом который есть в шаблоне. Данный вид носит название Э_3Ds Max и находится по следующему пути, смотри рисунок 1.

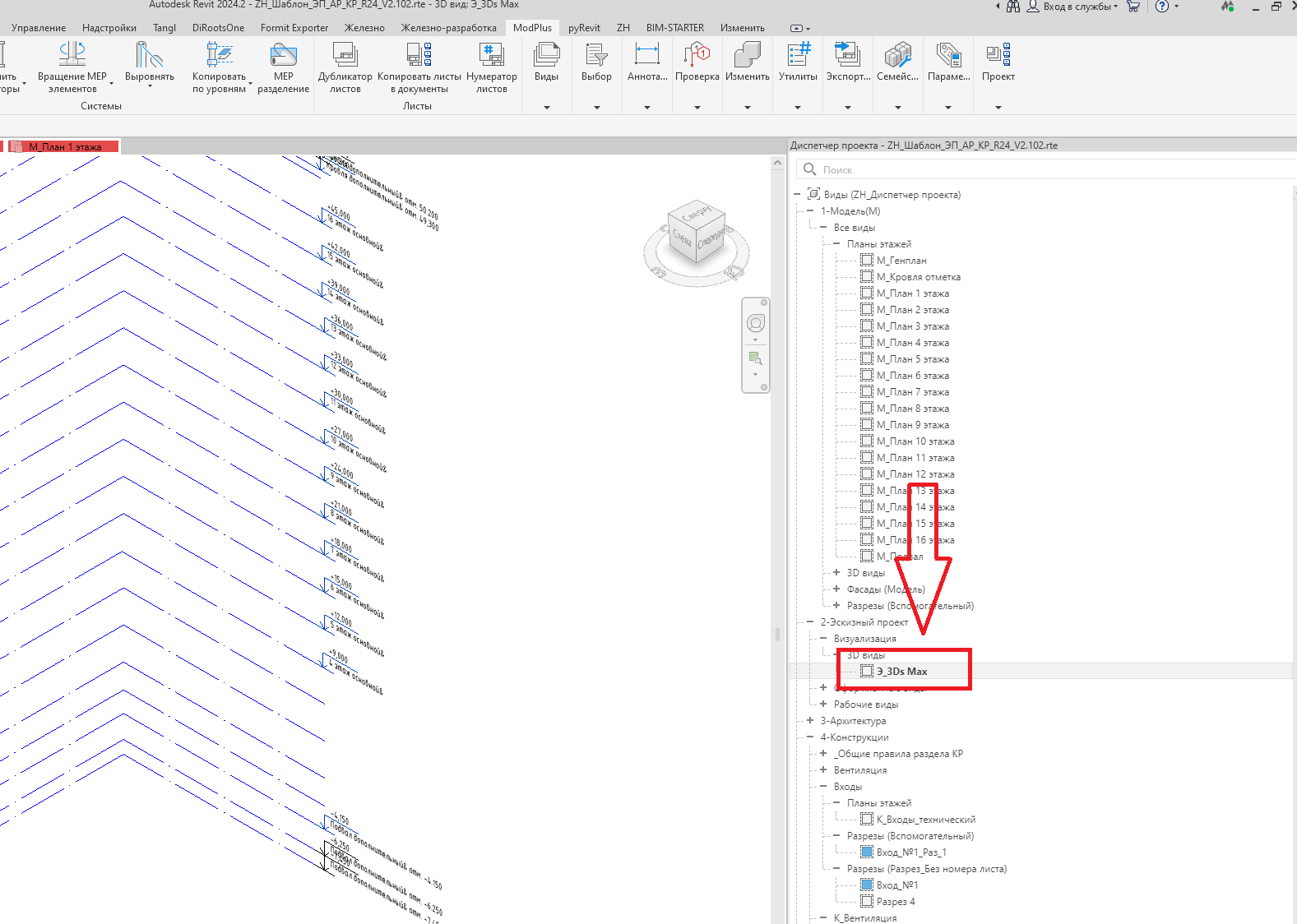

Рисунок 1. Вид Э_3Ds Max в диспетчере проекта Revit

3.1. Экспорт в FBX

Для выполнения экспорта в FBX необходимо открыть вид на рисунке 1, после чего прожать следующие кнопки, смотри рисунок 2. После чего в раскрывшемся меню выбираем куда и с каким именем хотим экспортировать и сохраняем.

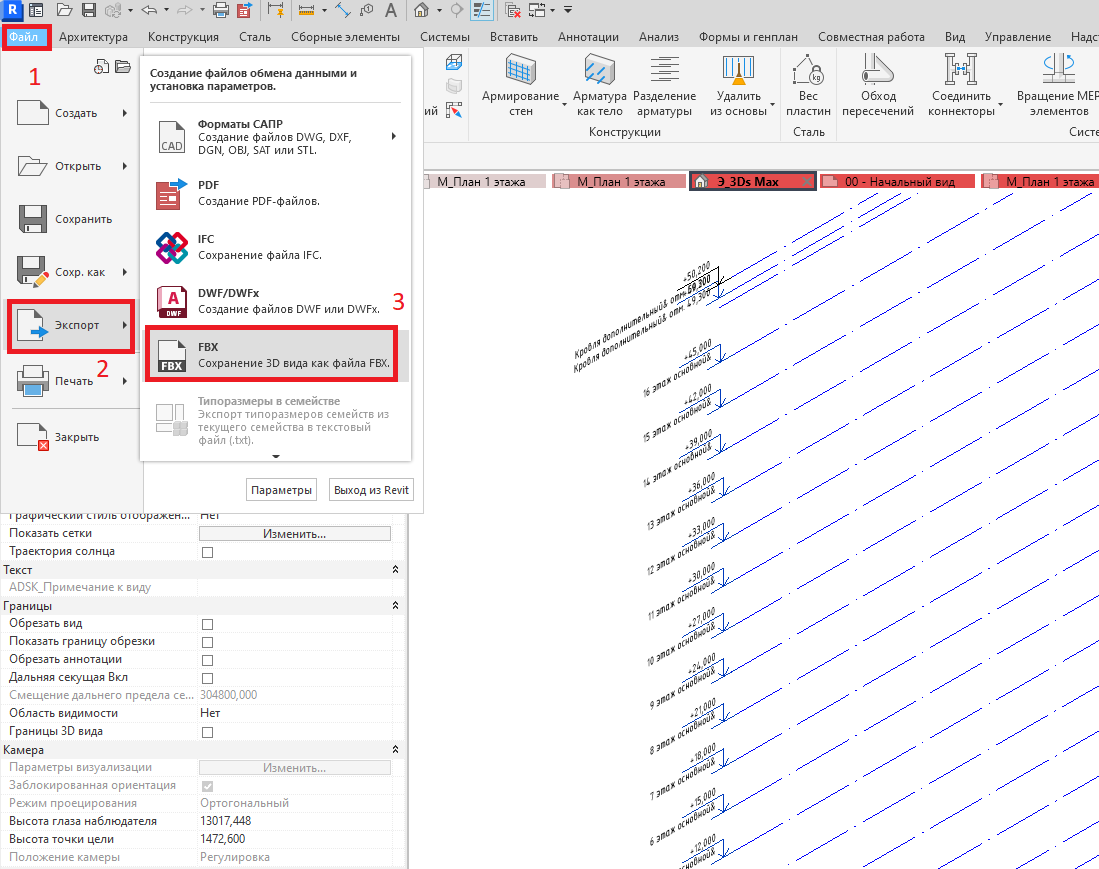

Рисунок 2. Экспорт в FBX

3.2. Базовая настройка 3D вида

Для выполнения корректного экспорта необходимо выполнить некоторые донастройки вида:
1. Отключение лишних связных файлов в модели.

2. Применение актуального шаблона вида.

3.2.1. Отключение лишних связных файлов

В сборочном файле например на стадии ПД или РД могут быть лишние связные файлы других разделов. Для выполнения визуализации они лишние поэтому их стоит отключить перед экспортом в FBX. Чтобы это сделать нужно в первую очередь перейти на вид визуализации, смотри рисунок 1, а далее проделать следующие шаги, смотри рисунок 3.

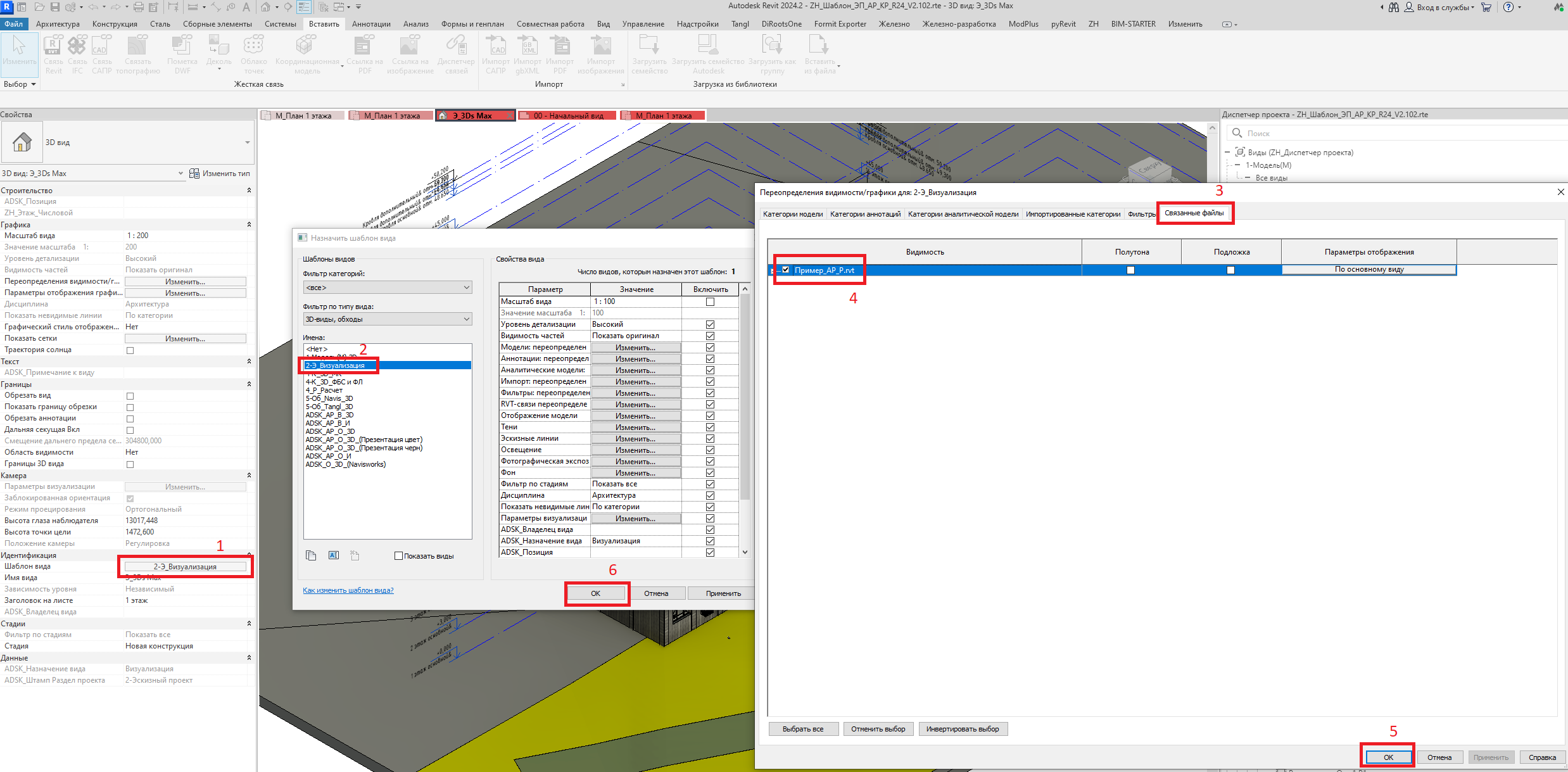

Рисунок 3. Отключение видимости лишних связных файлов подгруженных в проект
Здесь:
1 - Кнопка по которой можно настроить применяемый шаблон вида
2 - Список доступных шаблонов вида
3 - Вкладка для настройки видимости связных файлов на виде
4 - Собственно сами связные файлы. Здесь нужно поснимать галки на файлах не относящихся к АР. Это могут быть такие файлы как ЭОМ, СС, ОВ, ВК. Нужно чтобы рядом с названием были галки только у АР файлов. Они сопровождаются в имени обозначением "АР_КР".
5 - Кнопка подтверждения настроек выполненных для шаблона вида. Жмем "Ок"
6 - Кнопка подтверждение выбора шаблона вида. Жмем "Ок"

Выше указанные пункты включат видимость файлов ненужных разделов.

3.2.2. Применение актуального шаблона вида.

Шаблон вида который настроен для визуализации "2-Э_Визуализация" иногда совершенствуется. Поэтому для того чтобы в своем проекте иметь возможность использовать актуальную его версию необходимо скопировать такой шаблон вида из актуального шаблона. Чтобы это выполнить необходимо открыть последнюю актуальную версию шаблона по пути:
P:\10_Документы\_BIM ресурсы\05_Шаблоны и библиотеки семейств\01_Шаблоны\01_Кирпич (АР+КР)
Далее необходимо при помощи плагина Modplus "Копировать элементы" залить в существующий проект актуальный шаблон вида из шаблона, смотри рисунок 4.

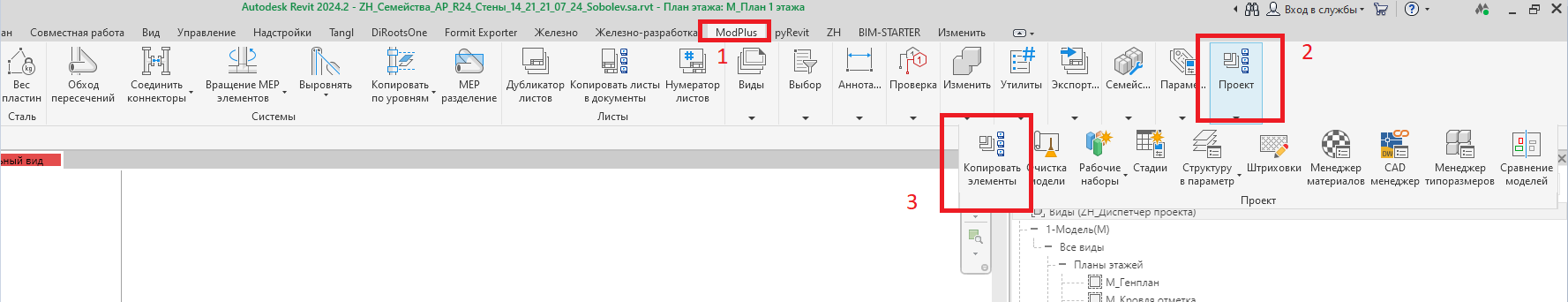

Рисунок 4. Инструмент "Копирование элементов"
После чего проходимся по пунктам рисунка 5.

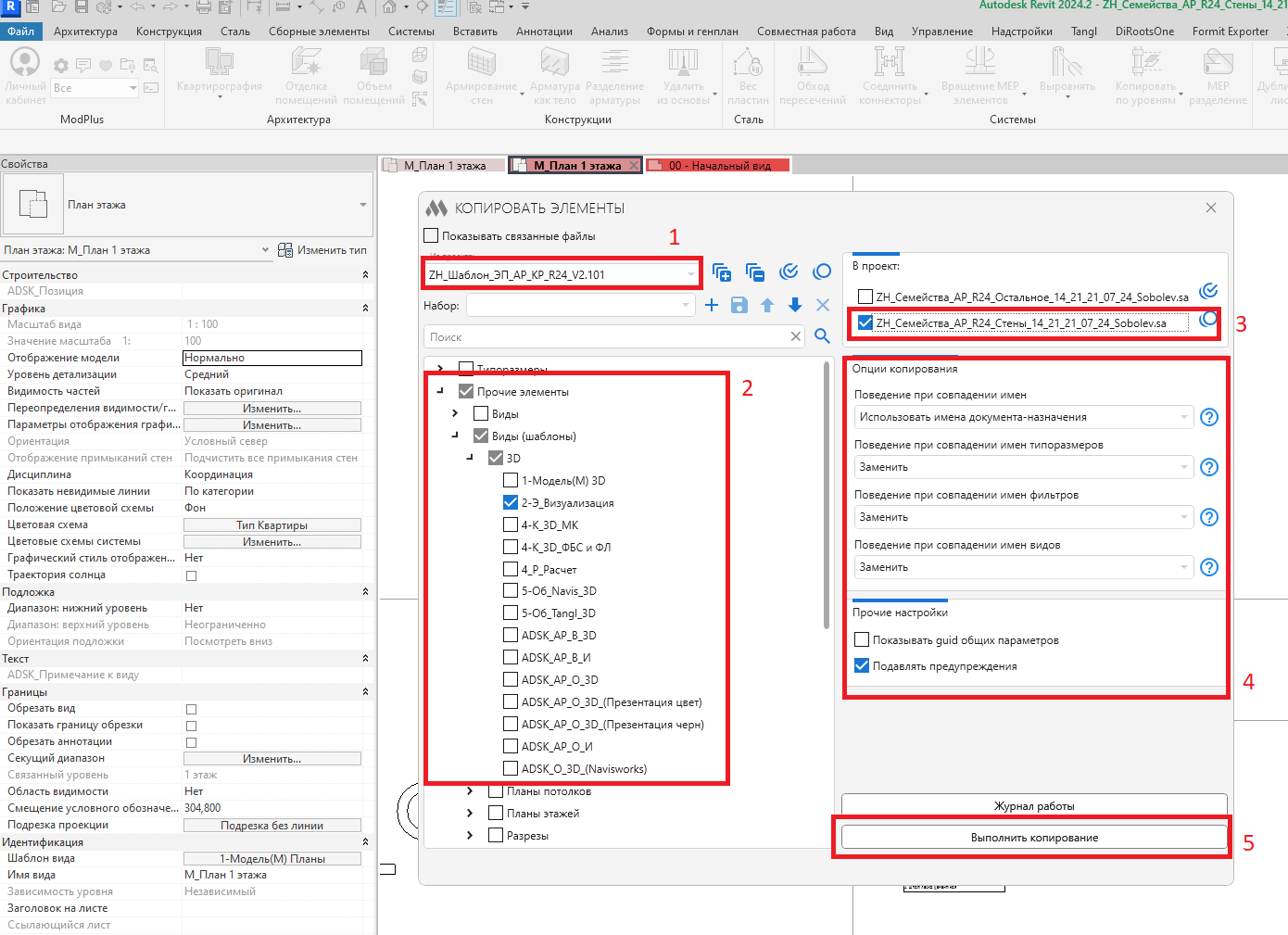

Рисунок 5. Настройка копирования Modplus.
Здесь:
1 - Выбор файла из которого хотим скопировать. Обычно выбираем шаблон вида который открыли ранее по пути
P:\10_Документы\_BIM ресурсы\05_Шаблоны и библиотеки семейств\01_Шаблоны\01_Кирпич (АР+КР)
2 - Выбираем заготовленный шаблон вида в структуре по аналогии. Путь должен совпадать 1 в 1.
3 - Выбираем файл в который хотим скопировать шаблон вида
4 - Для отработки плагином выполняем базовые настройки по аналогии.
5 - Жмем кнопку "Выполнить копирование" для начала процесса копирования. После выполнения копирования можно закрыть все открывшиеся окна.

Все теперь вы скопировали шаблон вида в свой проект и он является актуальным.
