Работа с файлом хранилищем (ФХ)

1. Изменения в документе

Версия

Дата изменения

Предмет изменений

Ответственный



























2. Последовательность работы.

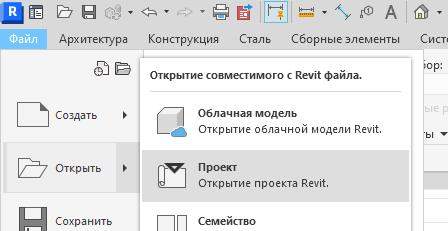

Открываем Revit и выбираем открыть проект.

4.png   или   Изображение выглядит как текст, снимок экрана, Шрифт, число Содержимое, созданное искусственным интеллектом, может быть неверным.5.png

Рисунок 2.1. Открытие проекта

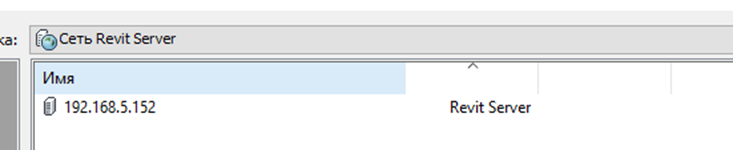

Переходим на Revit Server, выбираем файл, ставим галочку ««Создать новый локальный»» и нажимаем открыть.
6.pngИзображение выглядит как текст, линия, снимок экрана Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.2. Выбираем на Revit Server

Изображение выглядит как текст, снимок экрана, дисплей, программное обеспечение Содержимое, созданное искусственным интеллектом, может быть неверным.

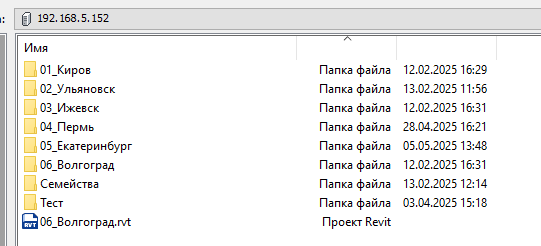

Рисунок 2.3. Выбор файла

7.pngИзображение выглядит как текст, снимок экрана, линия, Шрифт Содержимое, созданное искусственным интеллектом, может быть неверным.


Рисунок 2.4. Создать новый локальный

А затем нажмем Открыть.

После этого открывается локальная копия файла хранилища. В ней можно работать.

ВАЖНО!

Работать в файле хранилище нельзя!
(ФХ откроется, если не нажать галочку "Создать новый локальный"!)

Файлы, которые содержат в наименовании ««ФХ»» - открываем с созданием локальной копии!

Основное отличие работы заключается в том, что появляется необходимость работать в нужном рабочем наборе. Ниже представлен перечень рабочих наборов в файле ВК.

14.pngИзображение выглядит как текст, снимок экрана, Шрифт, линия Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.5. Рабочие наборы

16.pngИзображение выглядит как снимок экрана, программное обеспечение, График, линия Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.6. Открытие рабочих наборов внизу

Изображение выглядит как текст, снимок экрана, Шрифт, число Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.7. Открытие рабочих наборов через вкладку совместной работы

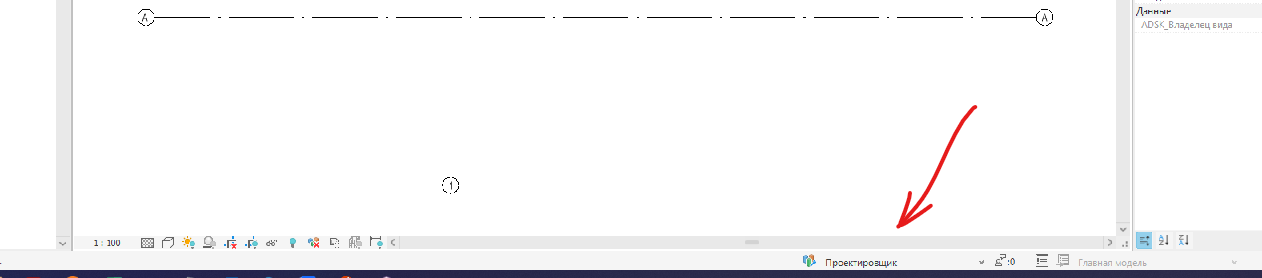

Выбрать рабочий набор можно как через строку состояния,

15.pngИзображение выглядит как текст, линия, программное обеспечение, снимок экрана Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.8. Выбор рабочего набора в свойствах

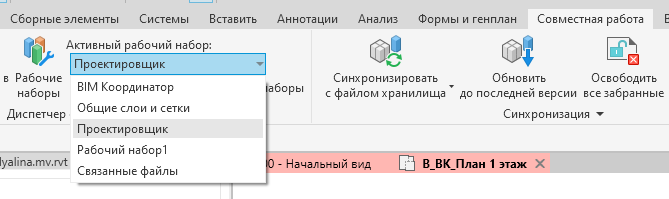

Так и на вкладке совместной работы.

16.pngИзображение выглядит как текст, снимок экрана, Шрифт, число Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.9. Выбор рабочего набора на вкладке совместной работы

После того, как вы присвоите рабочий набор, всем элементам, размещенным в модели, будет присвоен данный рабочий набор.


Рисунок 2.10. Присвоение рабочего набора

Для того, чтобы сменить рабочий набор элементу –– выберите его из выпадающего списка в свойствах.

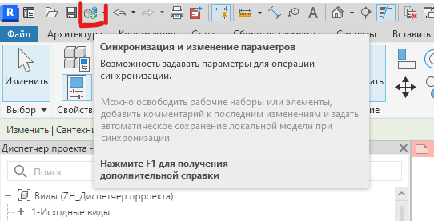

Для того, чтобы синхронизироваться с ФХ нажмем на кнопку синхронизации в левом верхнем углу,

18.pngИзображение выглядит как текст, снимок экрана, программное обеспечение, Значок на компьютере Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.11. Синхронизация по значку

Или перейдем на вкладку Совместная работа и выполним синхронизацию.

19.pngИзображение выглядит как текст, снимок экрана, Шрифт, программное обеспечение Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.12. Синхронизация через вкладку совместной работы

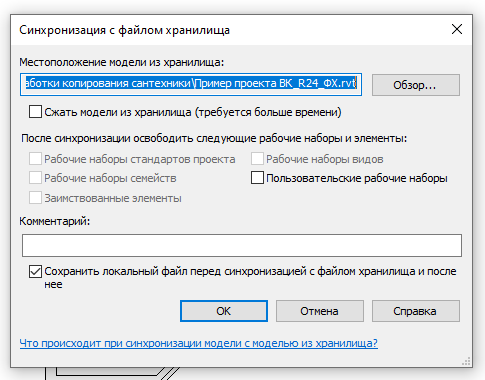

После нажатия появится окно, где Revit предложит освободить рабочие наборы. Рабочие наборы, которые позволяет выбрать Revit лучше освободить.

20.pngИзображение выглядит как текст, электроника, снимок экрана, дисплей Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.13. Окно синхронизации

После того как вы синхронизировались –– файл можно закрыть.

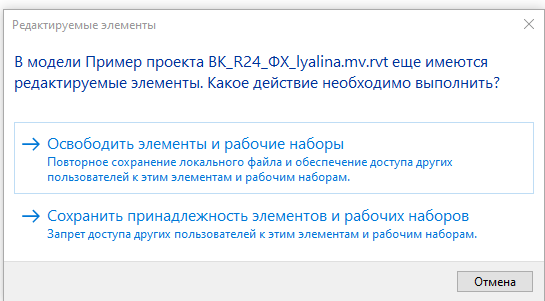

При закрытии Revit так же может предложить освободить рабочие наборы. Тут лучше выбрать ««Освободить элементы и рабочие наборы»».

21.pngИзображение выглядит как текст, снимок экрана, Шрифт, число Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.14. Освободить элементы и рабочие наборы

При открытии файла вновь –– рекомендуется создавать новый локальный файл.

Как проверить себя


Изображение выглядит как текст, снимок экрана, Шрифт Содержимое, созданное искусственным интеллектом, может быть неверным.

Рисунок 2.15. проверка
