12-Визуальные проверки

1.Изменения в документе

2.Общие положения

2.1.Термины

2.2.База

3.Основа

В процессе работы над моделью на одном из этапом нам необходимо будет выполнять визуальные проверки.

3.1.Чек-лист

Для выполнения данных проверок разработан чек-лист. В нем по пунктам расписаны позиции которые необходимо проверять в модели. Путь до заготовки:
P:\10_Документы\_BIM ресурсы\06_Проекты\01_Визуальные проверки

3.2.Описание проверок

В данной инструкции описаны принципы выполнения проверки. Каждая позиция здесь есть в чек листе. Отслеживать принципы проверок необходимо в этом файле.

1.Ограждение лоджий

Ограждения лоджий могут быть как снаружи так и изнутри витража однако в любом случае их имя типа должно содержать “ZH_ОГР_ЛДЖ_”. Привязка, смотри рисунок 1. Положение в модели смотри рисунки 2,3.

Рисунок 1. Положение позиции ограждения лоджий в Tangl Value

Рисунок 2. Положение ограждения лоджий в модели

Рисунок 3. Элемент в Revit

2.Ограждение парапетов (поз.4,5 - выделяются при этой же позиции справочника)

Ограждения парапетов моделируется типом “ZH_ОГР_КРШ_”. Находятся они в области крыши здания. Привязка, смотри рисунок 4. Положение в модели смотри рисунки 5,6.

Рисунок 4. Положение позиции ограждения парапетов в Tangl Value

Рисунок 5. Положение ограждения парапетов в модели

Рисунок 6. Положение ограждения в модели Revit

3.Ограждение лестничных маршей

Ограждения лестничных маршей моделируется типом “ZH_ОГР_ЛК_”. Находятся они в области лестничной клетки здания. Привязка, смотри рисунок 7. Положение в модели смотри рисунки 8,9.

Рисунок 7. Положение позиции ограждения лестничных маршей в Tangl Value

Рисунок 8. Положение ограждения лестничных маршей в модели Tang

l

Рисунок 9. Положение ограждения лестничных маршей в модели Revit

4.Ограждения выходов из подвала

Ограждения выходов из подвала моделируется типом “ZH_ОГР_КРШ_”. Находятся они в области выхода из подвала здания. Привязка, смотри рисунок 10. Положение в модели смотри рисунок 11.

Рисунок 10. Положение позиции ограждения выхода из подвала в Tangl Value

Рисунок 11. Положение ограждения выхода из подвала в модели Revit

5.Ограждения открытых террас

Ограждения открытых террас моделируется типом “ZH_ОГР_КРШ_”. Находятся они в области открытых площадок для отдыха жильцов здания. Привязка, смотри рисунок 12. Положение в модели смотри рисунки 13,14.

Рисунок 12. Положение позиции ограждения открытых террас в Tangl Value

Рисунок 13. Положение ограждения открытых террас в модели Tangl

Рисунок 14. Положение ограждения открытых террас в модели Revit

6.Окна не ламинированные внутри лоджий

Окна не ламинированные находятся внутри здания и моделируются окнами из основного списка окон. Их отличие в том что в параметре “ADSK_Позиция” должно содержать “ПВХ белый без ламинации”.  Привязка, смотри рисунок 15. Положение в модели смотри рисунок 16,17..

Рисунок 15. Положение позиции окон без ламинации в Tangl Value

Рисунок 16. Положение окон без ламинации в модели Tangl

Рисунок 17. Положение окон без ламинации в модели Revit

7.Двери не ламинированные внутри лоджии или остекленного балкона

Двери не ламинированные находятся внутри здания и моделируются дверями балконными из основного списка окон. Их отличие в том что в параметре “ADSK_Позиция” должно содержать “ПВХ белый без ламинации”.  Привязка, смотри рисунок 18. Положение в модели смотри рисунки 19,20.

Рисунок 18. Положение позиции двери без ламинации в Tangl Value

Рисунок 19. Положение двери без ламинации в модели Tang

l

Рисунок 20. Положение двери без ламинации в модели Revit

8.Окна  ламинированные

Окна ламинированные находятся снаружи здания и моделируются обычными окнами из списка окон. Их отличие в том что в параметре “ADSK_Позиция” должно содержатся значение кроме “ПВХ белый без ламинации”.  Привязка, смотри рисунок 21. Положение в модели смотри рисунок 22,23.

Рисунок 21. Окна ламинированные в Tangl

Рисунок 22. Окна ламинированные в модели Tang

l

Рисунок 23. Окна ламинированные в модели Revit

9.Двери внутренние квартирные

Двери квартирные входные в квартиру.  Привязка, смотри рисунок 24. Положение в модели смотри рисунок 25,26.

Рисунок 24. Положение позиции двери квартирной входной в Tangl Value

Рисунок 25. Положение двери квартирной входной в модели Tangl

Рисунок 26. Положение двери квартирной входной в модели Revit

10.Двери внутренние МОП

Двери МОП не утепленные. Размещаются во внеквартирных коридорах. Как правило соединяют собой помещения относящиеся к МОП(Местам общего пользования).  Привязка, смотри рисунок 27. Положение в модели смотри рисунок 28,29.

Рисунок 27. Положение позиции внутренней в МОП в Tangl Value

Рисунок 28. Положение позиции внутренней в МОП в модели Tangl

Рисунок 29. Положение позиции двери внутренней в МОП в модели Revit

11.Двери внутренние технических помещений

Двери МОП не утепленные. Размещаются в технических помещениях для размещения инженерных коммуникаций и помещениях подвала. Как правило соединяют собой помещения относящиеся к техническим помещениям(Помещениям для размещения инженерного оборудования и всех помещений в пространстве ниже 0).  Привязка, смотри рисунок 30. Положение в модели смотри рисунок 31,32.

Рисунок 30. Положение дверей внутренних в технические помещения в Tangl Value

Рисунок 31. Положение дверей внутренних в технические помещения в модели

Рисунок 32. Положение дверей внутренних в технические помещения в модели Revit

12.Двери наружные стальные и алюминиевые

Двери наружные. Размещаются снаружи здания. Как правило находятся на фасаде при входе в здание, входе в офисы, входе в подвал, выходе на крышу в лестничной клетке. Привязка, смотри рисунок 33. Положение в модели смотри рисунок 34,35.

Рисунок 33. Положение наружные дверей в Tangl Value

Рисунок 34. Положение наружные дверей в кладовки в модели Tangl

Рисунок 35. Положение наружных дверей в кладовки в модели Revit

13.Двери внутренние стальные в кладовки

Двери внутренние. Размещаются внутри здания. Как правило находятся в местах входа в кладовые помещения в подвале секции. Привязка, смотри рисунок 36. Положение в модели смотри рисунок 37,38.

Рисунок 36. Положение внутренних дверей в кладовки в Tangl Value

Рисунок 37. Положение наружные дверей в кладовки в модели Tangl Value

Рисунок 38. Положение наружных дверей в кладовки в модели Revit
14.Лишние элементы вокруг здания
Тут все понятно. В модели не должны быть размещены элементы не относящиеся к проектному решению

Рисунок 39. Лишние элементы в модели

15. Террасные доски у террас на крыше
Террасные доски на террасах домов. На крыше здания. Как правило находятся рядом с дверь выходящей на крышу здания, при этом их ширина более 2 метров. Не путать с покрытием выходов на крышу, они узкие в пределах 1м. ТАкже они могут быть на открытых террасах в других местах. Всегда сопровождаются помещением - "Терраса".Привязка, смотри рисунок 40. Положение в модели смотри рисунок 37,38.

Рисунок 40. Положение привязки террасной доски в модели

Рисунок 41.Положение террасной доски в модели Tangl

Рисунок 42. Положение привязки террасной доски в модели Tangl

Рисунок 43. Положение прилежащего помещения террасы
16. Стадия эскиза. Полы бетонные. В модели на стадии эскиза считаем все полы в подвале как бетонные. Объем берется с помещений. Соответственно все помещения подвала должны попадать в эту позицию, смотри рисунок 44.

Рисунок 44. Положение привязки помещений подвала в Tangl

Рисунок 45. Положение привязки помещений подвала в Tangl
17.Фасады бесхозные
В раздельчике фасадов, смотри рисунок 45. Необходимо выделить эти отделки и заизолировать в Tangl. Смотри рисунок 46.

Рисунок 45. Положение отделок фасада.

Рисунок 46. Заизолированные отделки фасада.
Далее необходимо выделяя все позиции работ их скрывать на виде, смотри рисунок 47 и 48.

Рисунок 48. Позиции вент. фасада.

Рисунок 49. Позиции мокрого фасада.
После выполненной проверки не должно оставаться вот таких отделок, смотри рисунок 50

Рисунок 50. Остатки отделки после скрытия позиций работ фасада.

18.Двери ламинированные на открытых балконах или лоджиях

Двери ламинированные находятся снаружи здания и моделируются дверями балконными из основного списка окон. Их отличие в том что в параметре “ADSK_Позиция” не должно содержать “ПВХ белый без ламинации”, значение должно быть любым другим.  Привязка, смотри рисунок 51. Положение в модели смотри рисунок 52.

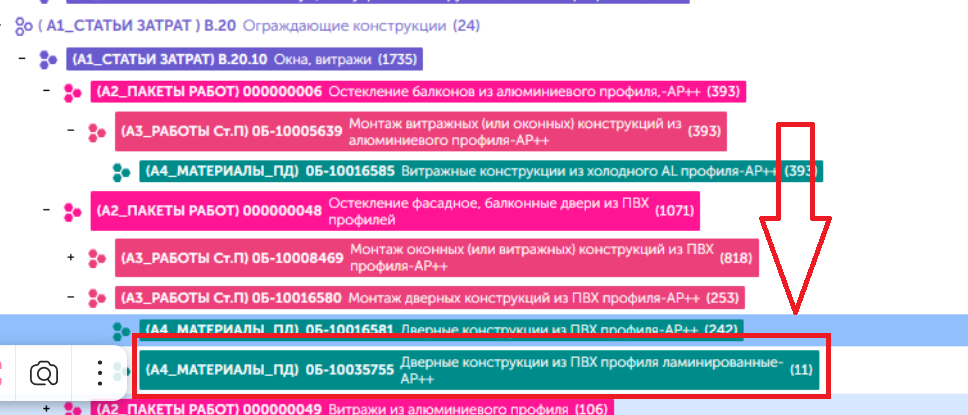

Рисунок 51. Положение двери с ламинацией в Tangl

l

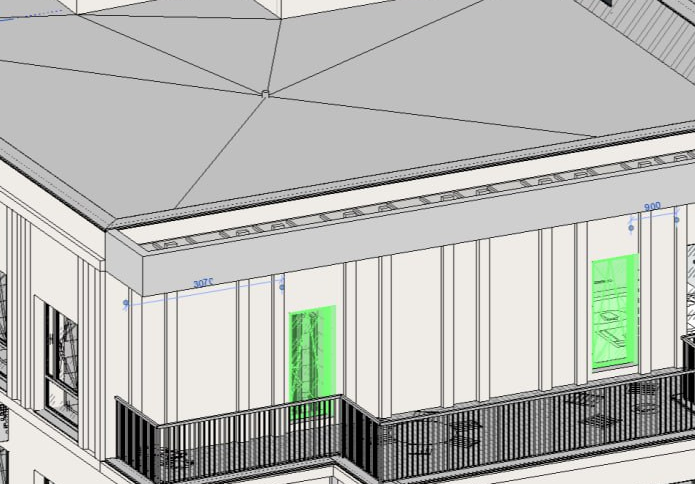

Рисунок 52. Положение двери с ламинацией в модели Revit
