06_Благоуствройство



1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	07.07.2026	Создание	Малых И.Ю., BIM-координатор   ООО «Проектное бюро Железно»



2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

2.1 Термины

Таблица 1.



Термин/сокращение	Определение / пояснение
Перекрытие	Инструмент для создания горизонтальной конструкции в модели, будет использоваться для подсчета площади ЗУ и формирования дорожек, тротуаров и площадок.



3. Построение дорог, тротуаров и площадок

3.1 Придомовые площадки

Придомовые площадки строим инструментом «Перекрытие» с типоразмером «ZH_Придомовая площадка», рис. 3.1.1.

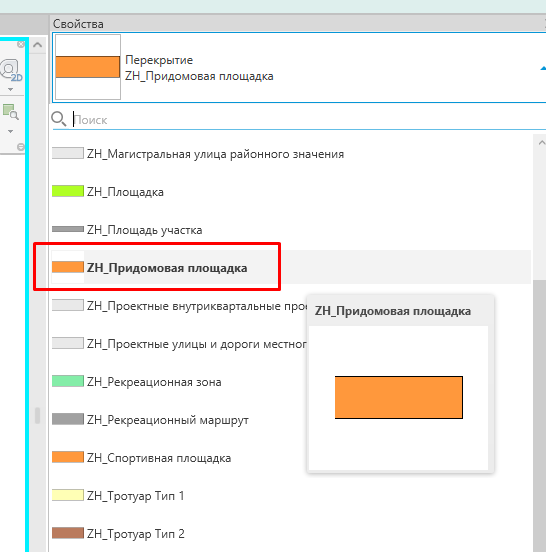

Рисунок 3.1.1. Типоразмер «ZH_Придомовая площадка»

Если подложка ДВГ есть, то эскиз перекрытия можно построить по ней, выбрав нужные линии. Если подложки нет, то можно (даже лучше так сделать) отрисовать самостоятельно.

Для этого перед построением эскиза, нужно зайти в Переопределение видимости и графики, рис. 3.1.2.

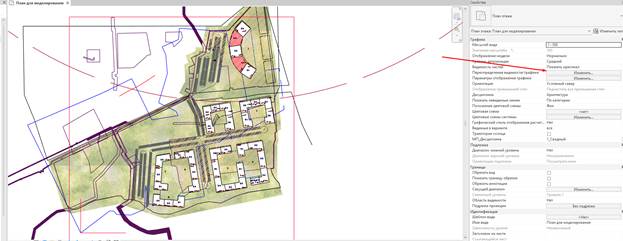

Рисунок 3.1.2. Переопределение видимости

Далее выключить файл с подложкой в «Импортированных категориях», рис. 3.1.3.

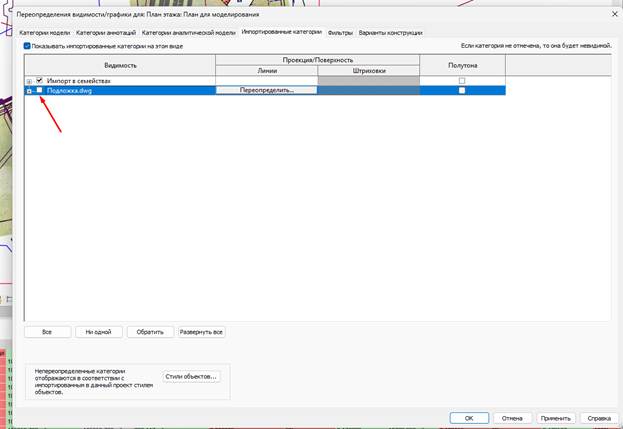

Рисунок 3.1.3. Отключение подложки

Далее в «Категории модели» нужно пролистать вниз и найти «Отступы для проездов» в форме и поставить галочку, затем ОК (рис.3.1.4).

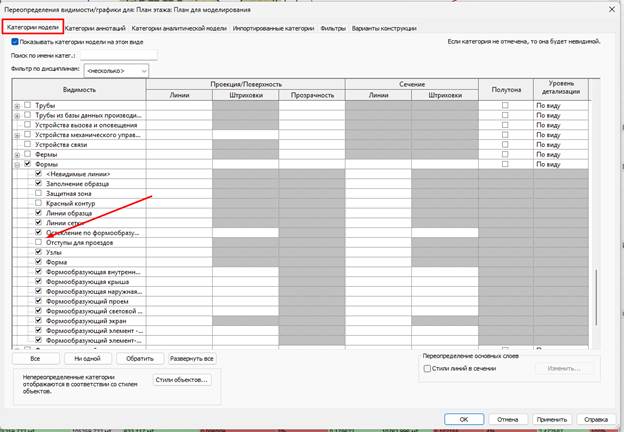

Рисунок 3.1.4. Отступы для проездов

Появятся вспомогательные линии для построения проездов и площадок, рис.3.1.5 (красные линии можно удалить, если мешают).

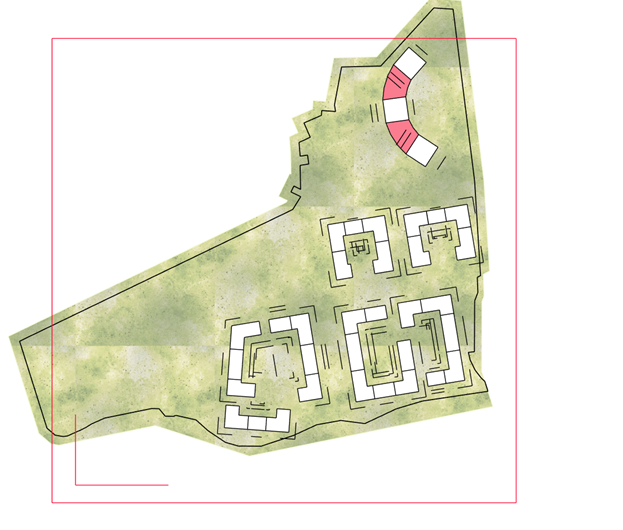

Рисунок 3.1.5. Отступы

Строим перекрытие с типом «ZH_Придомовая площадка», кликая на внутренние границы, рис. 3.1.6.

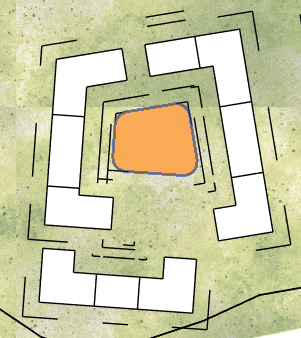

Рисунок 3.1.6. Вспомогательные линии.

Далее, не выходя с эскиза, скруглим на нужный радиус. Выбираем инструмент «Дуга сопряжения» (рис. 3.1.7), указываем радиус (рис. 3.1.8.) и поочередно соединяем границы (рис. 3.1.9). Результат на рис.3.1.10.

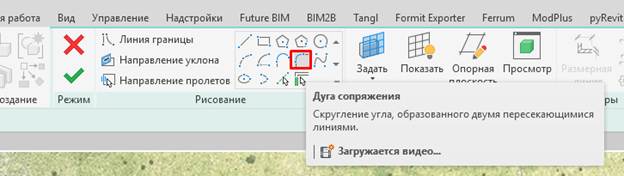

Рисунок 3.1.7. Дуга сопряжения

Рисунок 3.1.8. Радиус

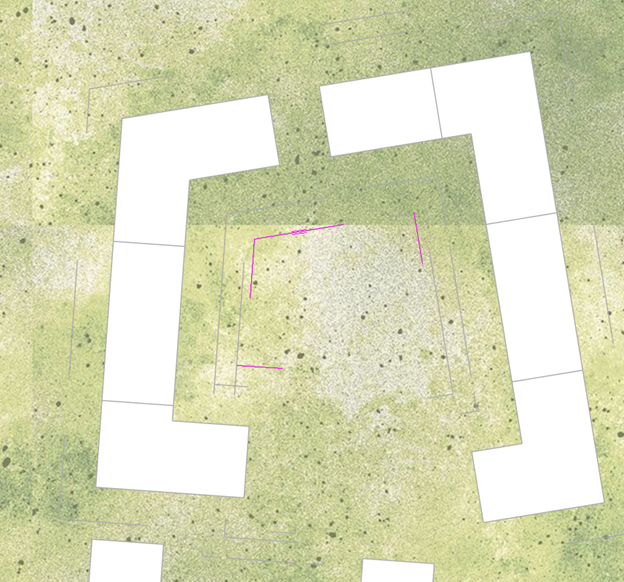

Рисунок 3.1.9. Соединяем

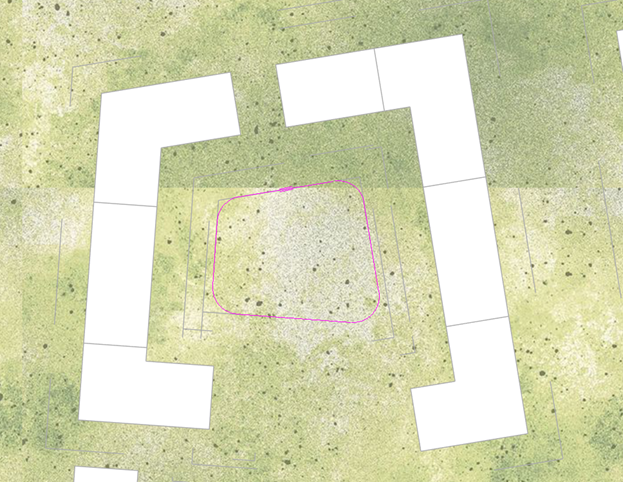

Рисунок 3.1.10. Результат

Сейчас эта площадка создана единым элементом на 2 дома, но так делать нельзя. Выделяем ее, копируем в буфер, потом на вкладке «Изменить» вставляем по тому же месту, будет 2 перекрытия в одном месте (рис. 3.1.11).

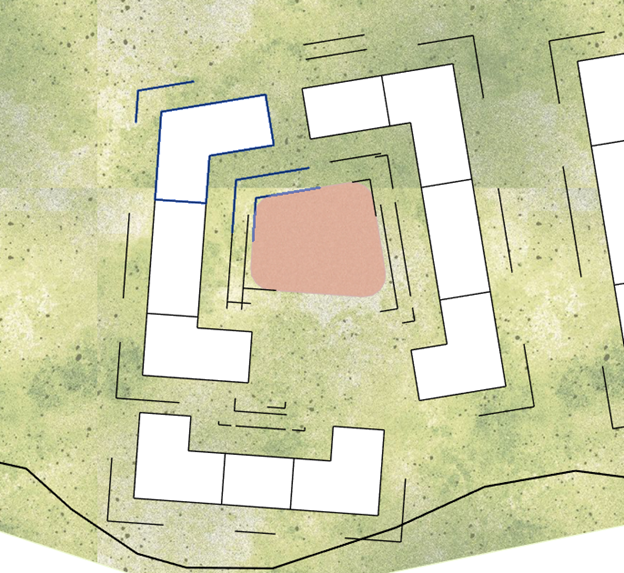

Рисунок 3.1.11. Два перекрытия

Затем нужно будет по очереди из выделить и отредактировать контур, рис.3.1.12.

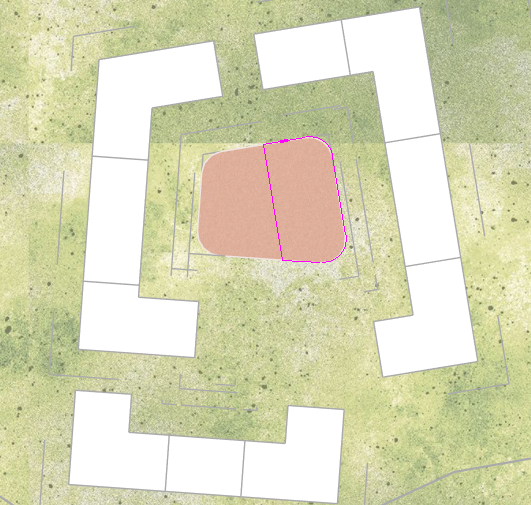

Рисунок 3.1.12. Редактирование площадки

Осталось лишь заполнить параметр «МП_Номер дома» и «МП_Номер территории» у каждой площадки (заполняем как у секций).
