02_Начало работы

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный
1.0	18.06.2026	Создание	Малых И.Ю., BIM-координатор   ООО «Проектное бюро Железно»

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

2.1 Термины

Таблица 1.

Термин/сокращение	Определение / пояснение
Проект	Информационная модель, представляющая собой 3-х мерный объект, насыщенный информацией.
Семейство	Простейший элемент информационной модели. Например: форма, дерево
BIM-отдел	Отдел организации, занимающийся контролем и разработкой технологий информационного анализа
BIM-менеджер	Специалист, который принимает основные решения BIM-отдела и определяет вектор его развития
BIM-координатор	Специалист, занимающийся координацией процесса формирования ТИМ-модели
Пользователь	Проектировщик какого-либо раздела. Например: архитектор, конструктор и т.п.
Revit	Программный продукт компании Autodesk ориентирован большую часть на 3D-моделирование.
DWG	Аббревиатура в формате .dwg используется во всех предлагаемых программах AutoCAD.
AutoCAD	Программный продукт компании Autodesk ориентирован большую часть на 2D-моделирование.
Подложка	Заготовка, выполненная в AutoCAD. Служит наброском, где в будущем будет разрабатываться модель в Revit

 3. Начало работы

3.1 Создание файла

Файлы для разработки мастерпланов создаются BIM-координатором на основе актуального шаблона. Для создания файлов необходимо написать заявку в bimhelp.

 3.2 Открытие файла

Вновь созданные файлы хранятся на ревит-сервере.

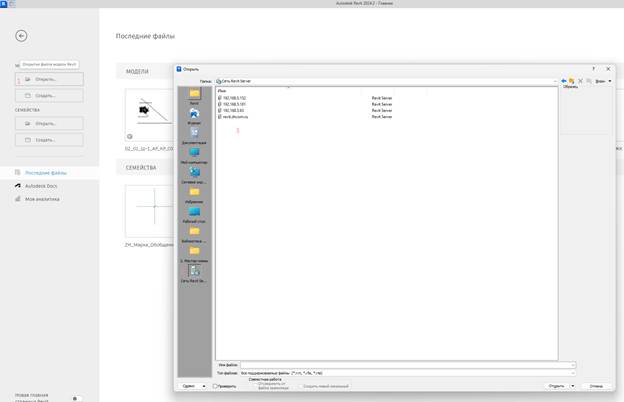

При старте ревита необходимо нажать «Открыть», «Revit Server», выбрать нужный (который сообщит координатор) и прокликать до самого файла (см. рис.3.2.1).

Рисунок 3.2.1. Последовательность открытия файла.

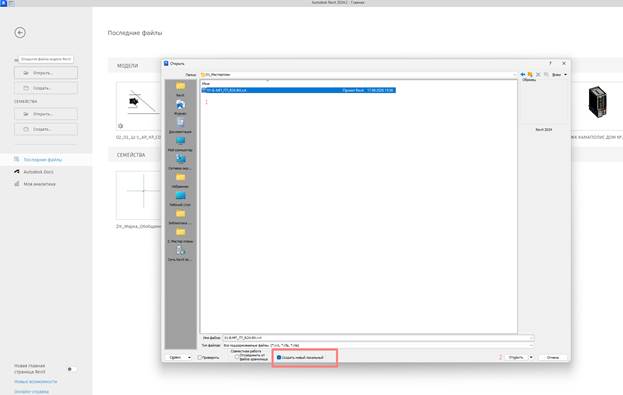

Далее нужно проверить, чтобы стояла галочка «Создать новый локальный» и открыть файл (см. рис.3.2.2.

Рисунок 3.2.2. Открытие

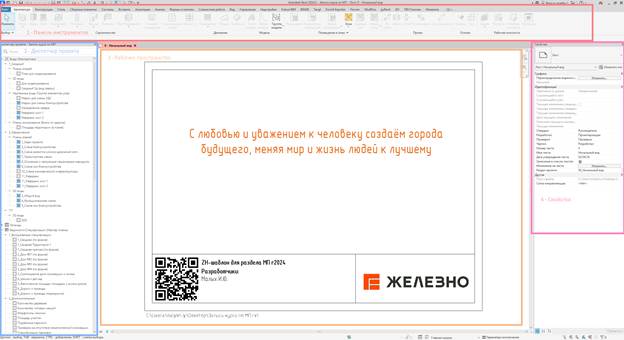

На рис. 3.2.3. показаны основные области интерфейса.

1 – Инструменты моделирования

2 – Диспетчер проекта

3 – Рабочее пространство

4 - Свойства

Рисунок 3.2.3. Интерфейс



3.3 Загрузка подложки AutoCAD

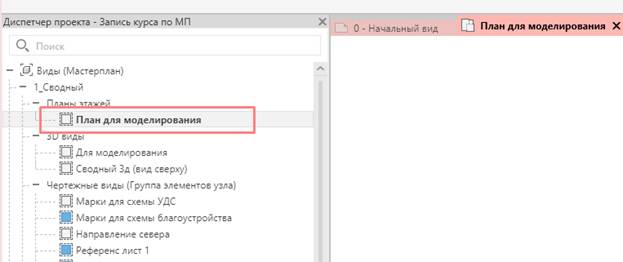

1) В диспетчере проекта необходимо открыть «План для моделирования» (рис.3.3.1).

Рисунок 3.3.1. План для моделирования

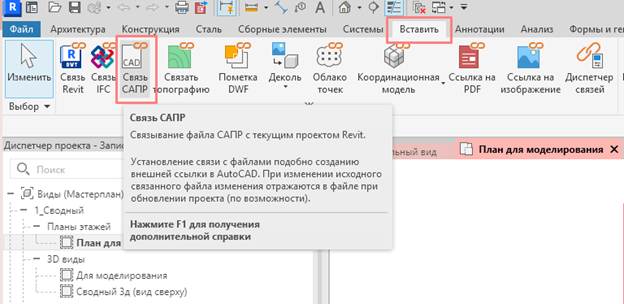

2) На вкладке «Вставить» выбираем «Связь САПР» (рис.3.3.2).

Рисунок 3.3.2. Связь САПР

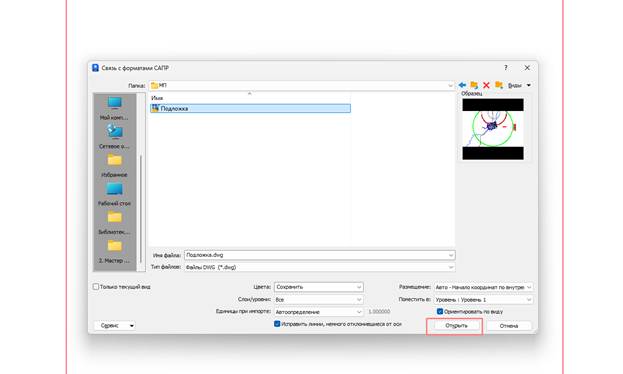

3) Находим путь к файлу подложки, выставляем настройки, как на рис.3.3.3, и открываем.

Рисунок 3.3.3. Открыть

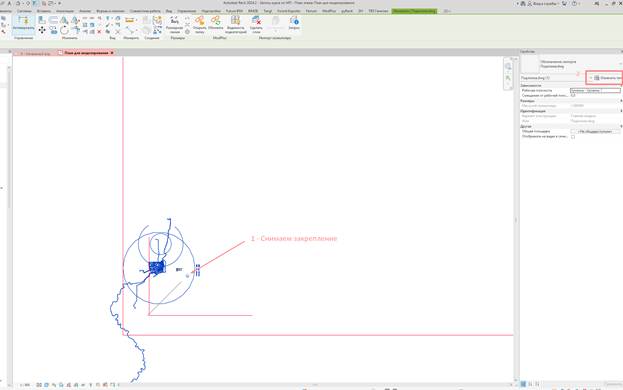

4) Снимаем скрепку и переходим в изменение типа в свойствах (рис.3.3.4).

Рисунок 3.3.4. Подложка

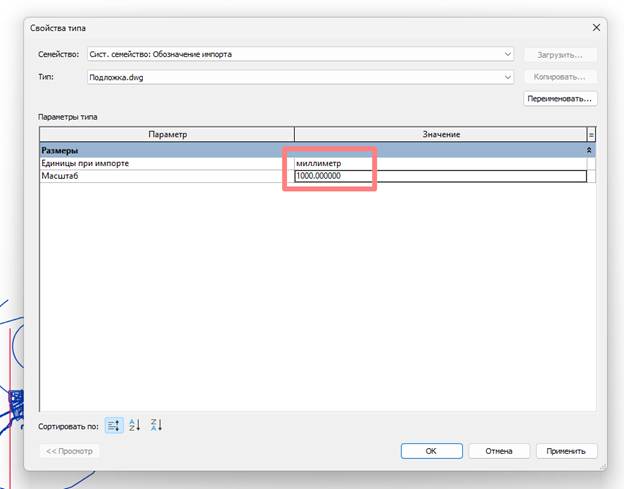

5) Указываем значения как на рис. 3.3.5 и «ОК».

Рисунок 3.3.5. Устанавливаем значения.

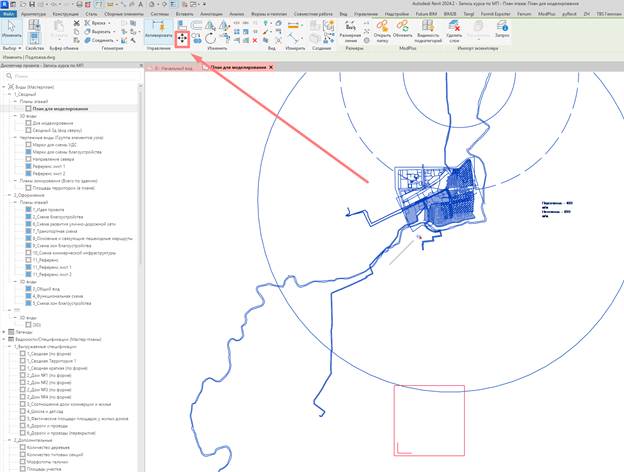

6) Выделяем связь и нажимаем «Перенести» (рис. 3.3.6) и переносим в начало (рис. 3.3.7).

Рисунок 3.3.6. Перенести

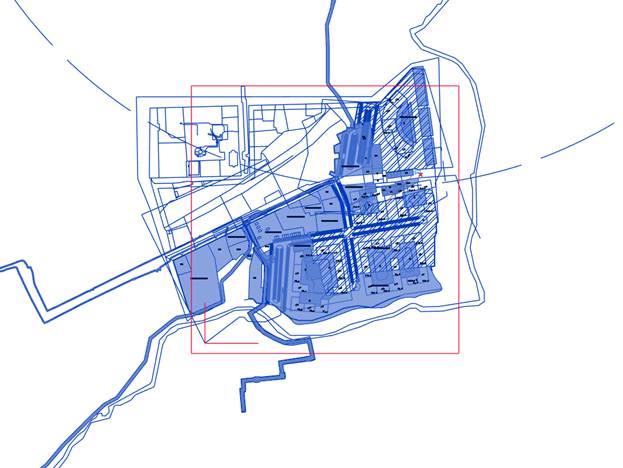

Рисунок 3.3.7. Результат

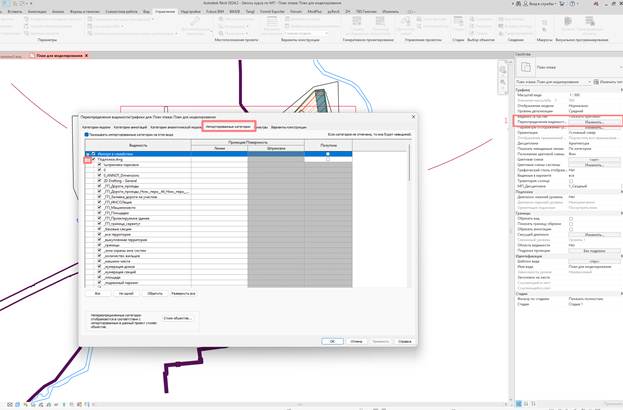

7) Можно скрыть лишние слои автокада. Для этого снимаем выделение с подложки и переходим в свойства «Переопределение видимости и графики», «Импортированные категории», нажимаем плюсик на подложке и снимаем галочки с ненужных слоев (рис.3.3.8). Нажимаем ОК (рис. 3.3.9).

Рисунок 3.3.8. Настройка отображения слоев подложки

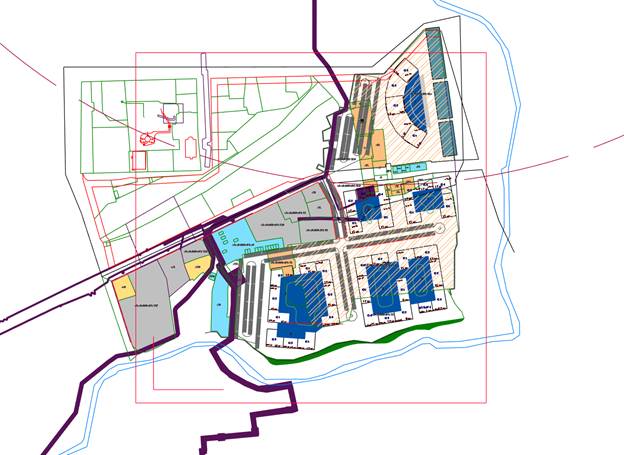

Рисунок 3.3.9. Результат скрытия слоев
