Работа с заданием на отверстия ОВ
1. Изменения в документе
|
Версия |
Дата изменения |
Предмет изменений |
Ответственный |
|
|
|
|
|
|
|
|
|
|
2. Общие положения
Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.
В настоящем документе обозначены принципы моделирования.
Задачи настоящего документа:
1. Обеспечение единообразного BIM-моделирования
2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM
3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта
4. Возможность использования модели в других отделах компании.
Настоящий стандарт предназначен для работающих в программе Revit.
3. Работа с заданием на отверстия ОВ
Для того, чтобы выдать задание на отверстия, в модели необходимо создать вид плана, на котором будут размещаться семейства отверстий.
1. Сделаем копию вида на нужном уровне и присвоим шаблон вида
Дисциплина в данном шаблоне заблокирована на «Координацию», так же в данном шаблоне включен фильтр «Отверстия и ниши».
Рисунок 3.1. Шаблон вида
2. Разместим отверстия в модели.
Для того, чтобы разместить отверстие в перекрытии, необходимо перейти на сформированный план, выбрать в диспетчере проекта семейство отверстия и разместить в модели.
Рисунок 3.2. Семейства отверстий

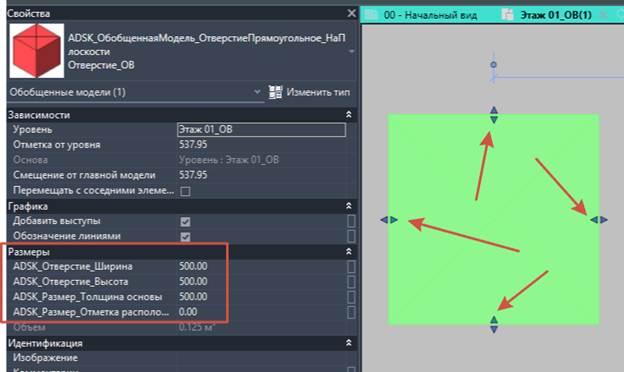

Редактировать размер семейства можно с помощью перетягивания ручек. А так же с помощью редактирования параметров размеров.
Рисунок 3.3. Редактирование размеров за ручки и параметры
Рисунок 3.4. Редактирование размеров за ручки и параметры
Для того, чтобы сформировать отверстие в вертикальной конструкции (Стене), необходимо разместить его на плане.
Нужно использовать семейства «НаУровне»:
Рисунок 3.5. Семейства, размещаемые на уровне
Разместим отверстия в стене. Отредактируем по толщине с помощью ручек.
Рисунок 3.6. Размещение отверстий в стене
Если на виде включить визуальный стиль «Каркас», изображение будет выглядеть следующим образом.
Рисунок 3.7. Отображение в «Каркасе»
Рисунок 3.8. «Каркас»
Рисунок 3.9. Отображение в режиме «Каркас»
Так же разместим круглое отверстие на уровне. Через Tab сориентируем отверстие относительно конструкции. Подтянем по толщине стены.
Рисунок 3.10. Размещение круглого отверстия
Для того, чтобы отредактировать семейство построим разрез. В старой версии, необходимо включить фильтр "Отверстия и ниши"
Рисунок 3.11. Фильтр

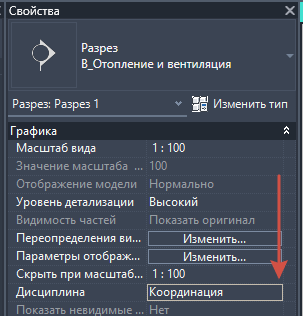

А для отображения отверстий в цвете, необходимо изменить Дисциплину на "Координация"
Рисунок 3.12. Изменение дисциплины
Рисунок 3.13. Измененная дисциплина
Рисунок 3.14. Отображение на плане

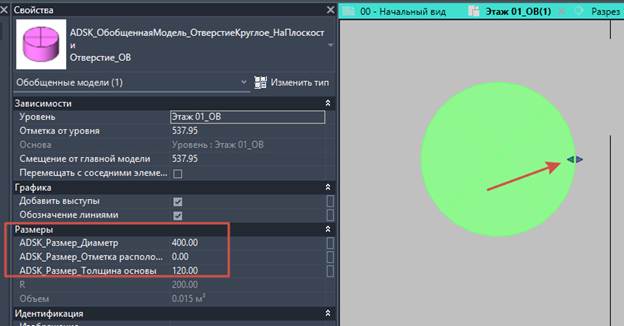

Отредактируем размеры элемента с помощью ручек или параметров.
Рисунок 3.15. Редактирование размеров круглого отверстия
3. Сформируем задание.

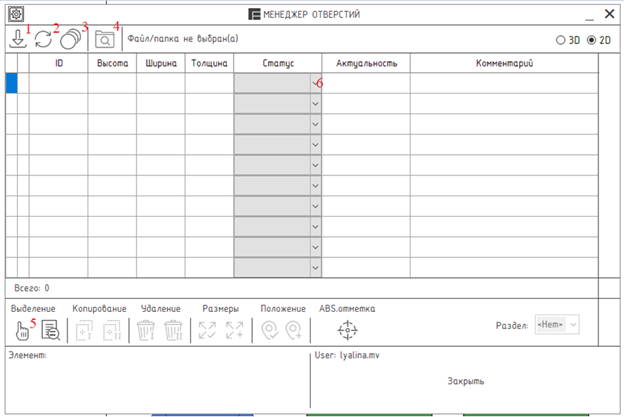

Перейдем на вкладку ZH и выберем кнопку Менеджер отверстий.
Перед нами открывается пустое окно.
Рисунок 3.18. Окно плагина
Для того, чтобы в полях отразились элементы отверстий, которые мы разместили в модели – нажмем кнопку 3.

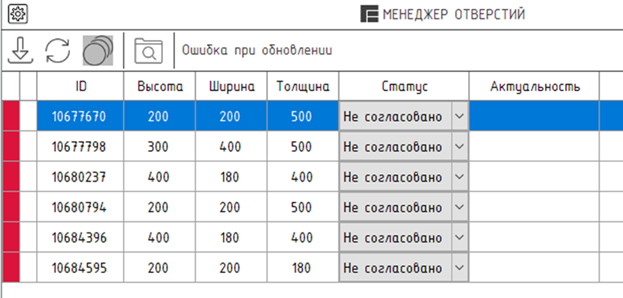

Рисунок 3.19. Отображение элементов

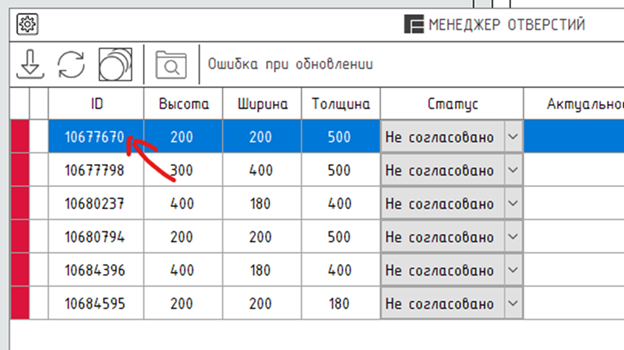

Сейчас в менеджере мы видим все элементы отверстий, размещенные в модели. Нажав двойным щелчком по ID элемента, отверстие будет выделено в проекте.
Рисунок 3.20. ID элемента
В зависимости от настройки в правом верхнем углу экрана, мы увидим выделение на плане или на 33D виде, обрезанном рамкой.
Рисунок 3.21. На плане или 3д виде
При необходимости можно ввести текст в поле комментарий.
Рисунок 3.22. Комментарий

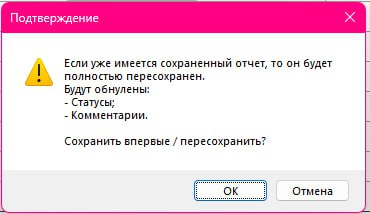

Для того, чтобы передать это задание конструктору, который расставит статусы (выпадающий список 6), нужно нажать на кнопку 1. Данную кнопку мы применяем, если сохраняем задание ВПЕРВЫЕ. После нажатия будет выдано предупреждение.
Это важное предупреждение, ведь если мы сохраним отчет повторно (заменим), после согласования его конструктором, будет утеряна информация по согласованию и комментарии.
Рисунок 3.23. Предупреждение
Нажимаем ОК и выбираем путь для сохранения.
Рисунок 3.24. Путь сохранения

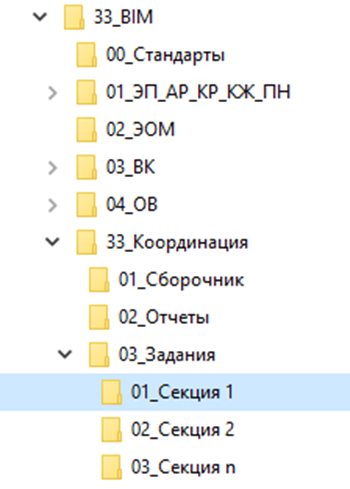

Файл сохраняем в папку секции, там будут лежать задания от смежных разделов. Файл называем так же, как файл модели, в конце вместо _R24.ЛФ пишем _Отверстия.
Теперь уведомляем конструктора о выданном задании и ждем согласования.
4. Исправим замечания

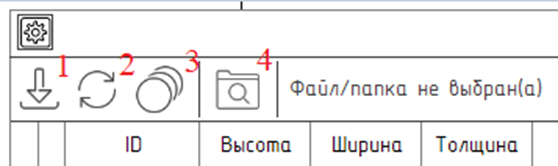

В случае, если нужно получить отправленный конструктором на доработку файл с несогласованными отверстиями (после уведомления от конструктора) , нужно нажать на кнопку 4 и выбрать файл.
Рисунок 3.24. Выбрать файл (4)

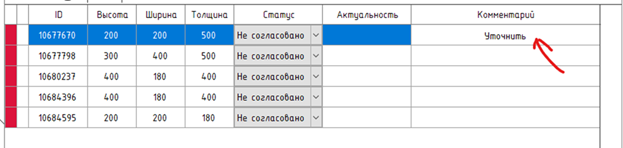

Рисунок 3.25. Комментарий
Далее проходим по несогласованным элементам, корректируем в зависимости от причины уточнения. В конце нажимаем кнопку 2 и выбираем файл задания для обновления и нажимаем открыть.
