Памятка по кабельным изделиям.
1. Изменения в документе
|
Версия |
Дата изменения |
Предмет изменений |
Ответственный |
|
|
|
|
|
|
|
|
|
|
2. Общие положения
Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.
В настоящем документе обозначены принципы моделирования.
Задачи настоящего документа:
1. Обеспечение единообразного BIM-моделирования
2. Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM
3. Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта
4. Возможность использования модели в других отделах компании.
Настоящий стандарт предназначен для работающих в программе Revit.
3. Памятка по кабельным изделиям
В данном документе описаны наиболее часто встречаемые вариации использования кабеля в модели для формирования спецификации.

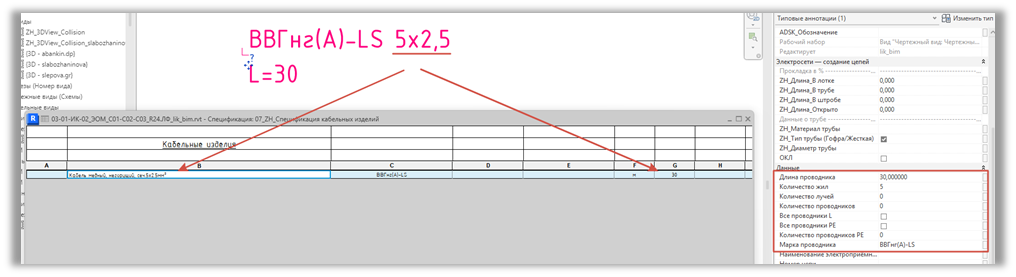

Если 5х1,5/3х4 и т.п., т.е. кол-во проводников равно 0, то будет только длина этого проводника.
Рисунок 3.2.

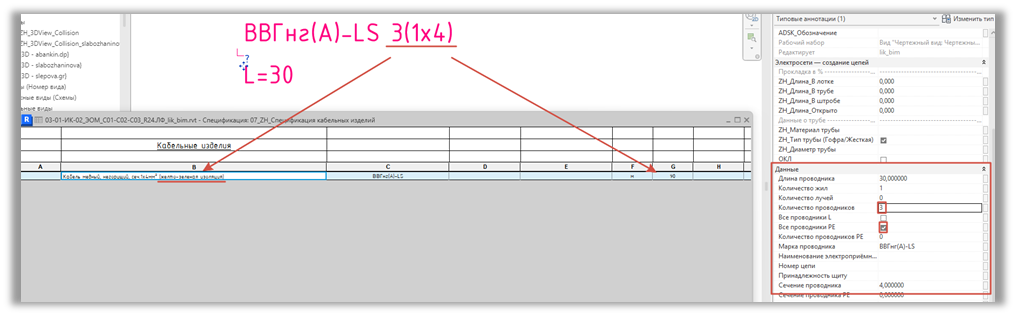

Если 5(1х2.5) + "Всe проводники PE", т.е. кол-во жил равно 1, то будет 5 проводников 1х2.5 с желто-зеленой изоляцией
Рисунок 3.4.

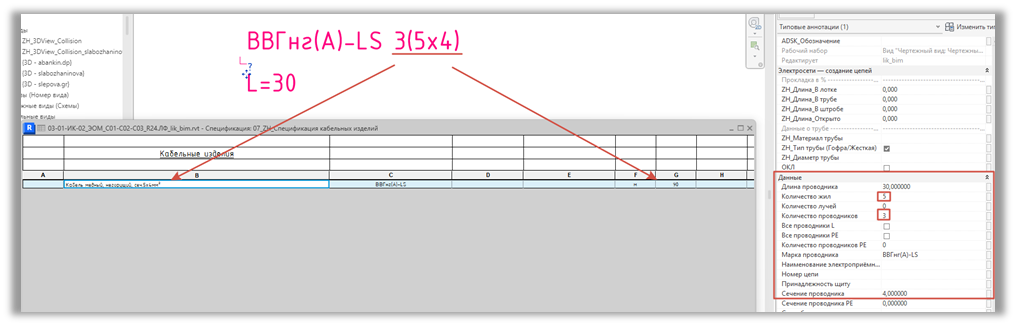

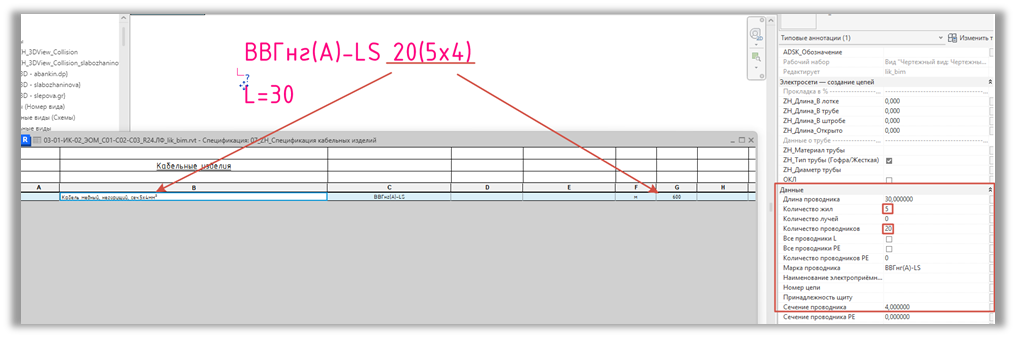

Если 5(3х2.5), т.е. количество жил не равно 1, то будет 5 проводников 3х2.5
Рисунок 3.6.

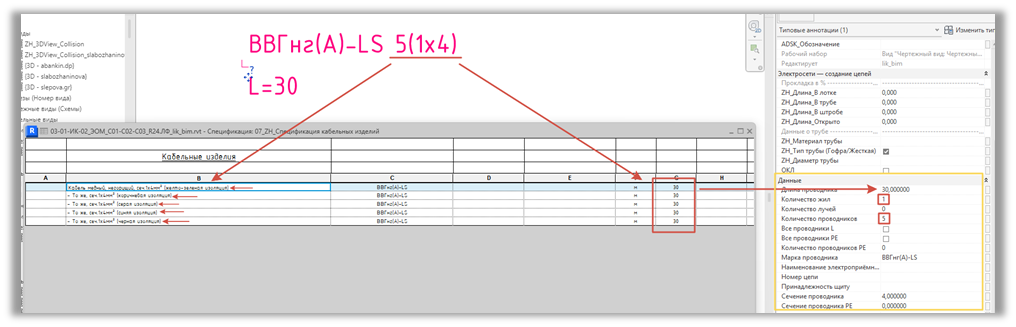

Если 5(1х2.5), т.е. количество жил равно 1, а количество проводников равно 5, то будет 5 отдельных проводников:
Рисунок 3.7.
-- Желто-зеленая изоляция;
-- Коричневая изоляция;
-- Серая изоляция;
-- Синяя изоляция;
-- Черная изоляция.

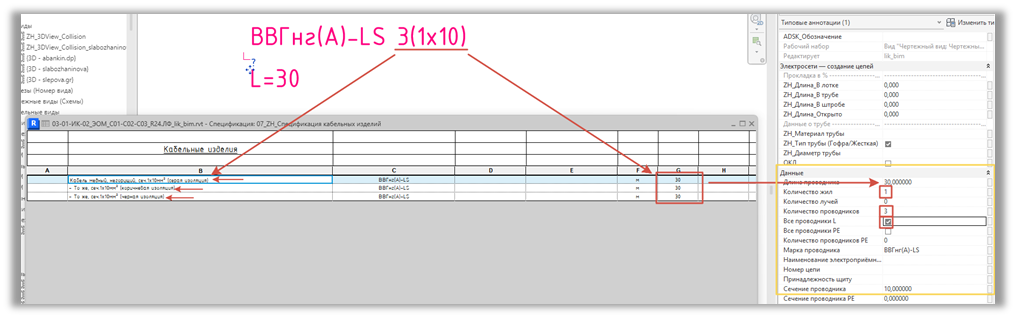

Если 3(1х2.5), т.е. количество жил равно 1, а ко-во проводников равно 3, то будет 3 отдельных проводников:
Рисунок 3.8.
-- Желто-зеленая изоляция;
-- Синяя изоляция;
-- Серая изоляция.
Если 3(1х2.5), т.е. количество равно 1, а ко-во проводников равно 3 + "Все проводники L", то будет 3 отдельных фазных проводника:
Рисунок 3.9.
-- Серая изоляция;
-- Коричневая изоляция;
-- Черная изоляция.
