1            Моделирование входов

1.1                Общие положения

Входы представляют собой конструкцию, составленную из различных семейств как пользовательские, так и системные. В состав входа могут входить стены, перекрытия (моделировать подготовку, плиты фундаментов), железобетонные семейства, металлические семейства. Основной параметр, по которому Revit понимает, что элемент относиться к входу ADSK_Группирование.

1.2                Подготовка плана

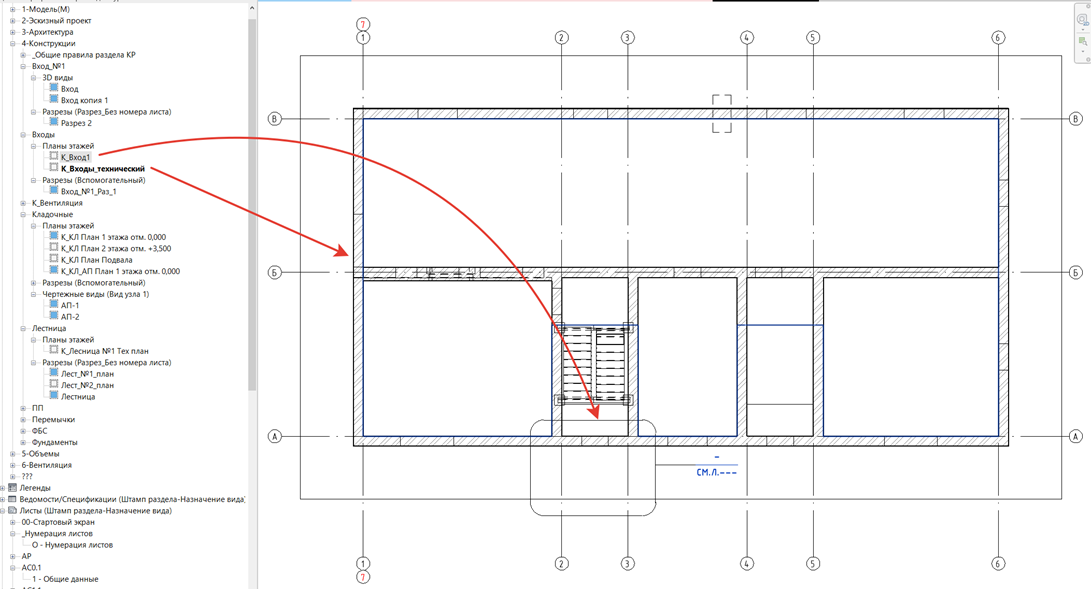

Для работы с входами в шаблоне предназначен план «К_Входы_технический». На данном плане вынесен фрагмент плана для отображения конкретного входа и отображаются «Виды», «Разрезы» у которых в свойствах параметр равен «ADSK_Назначение вида»=Входы



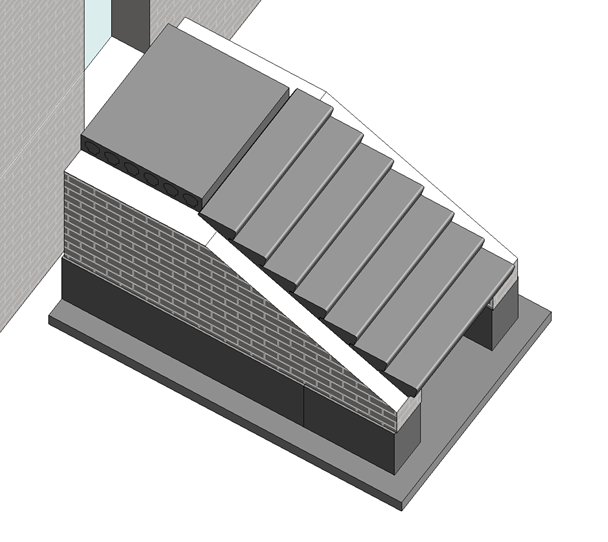

 1.3                Моделирование конструкций входов

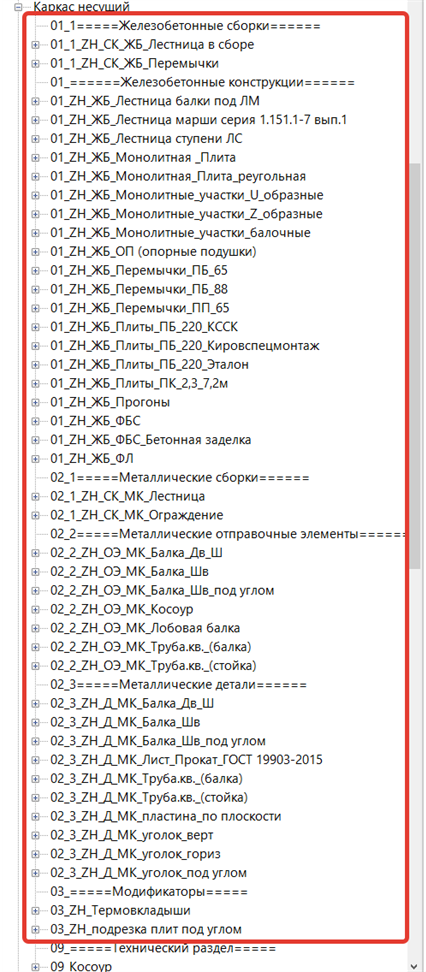

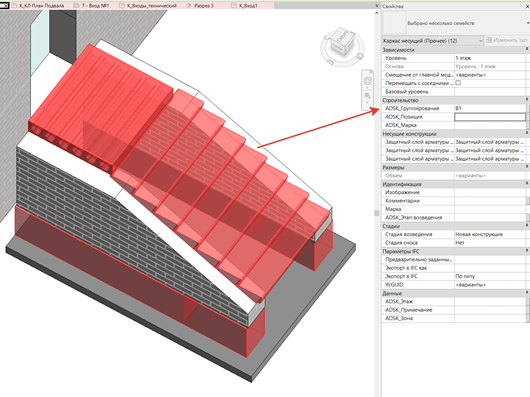

Для моделирования входов могут использоваться все основные пользовательские семейства в категории «Каркас несущий». Так же можно использовать системные семейства «Стена», «Плита», «Фундаментная плита». Основным условием является заполнение параметра ADSK_Группирование = В1, В2, В3…



2            Оформление чертежей входов

2.1                Оформление листа

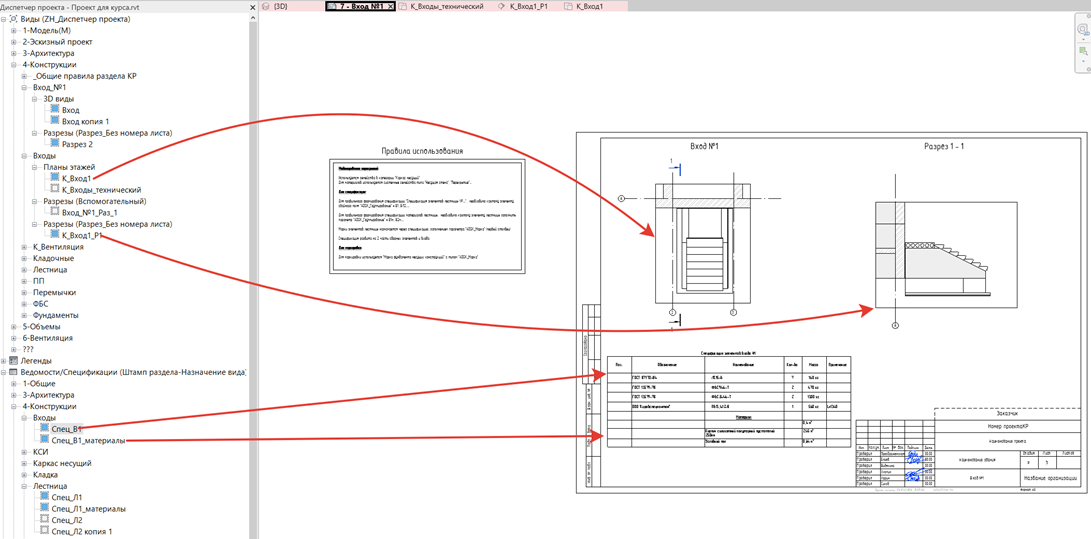

В шаблоне сделан базовый лист для входов. На него выносятся все виды, разрезы, спецификации.

3            Работа со спецификациями входов

3.1                Спецификация элементов входа

Для входов используются следующие спецификации.

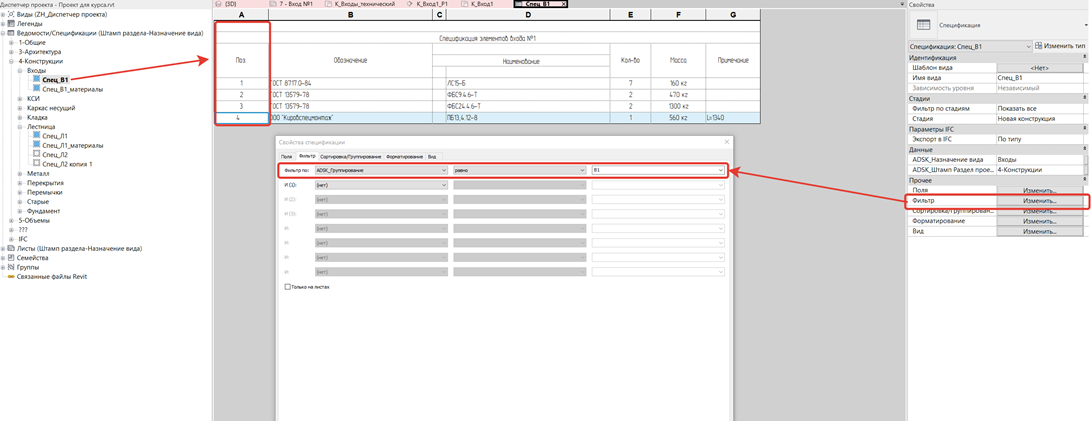

«Спец_В1» - позиции элементов проставляются через спецификацию. Если есть другие входы, элементам входов присваивается значение параметра ADSK_Группирование = В1, В2, В3, спецификация копируется и в фильтрах задается параметр соответствующий входу.

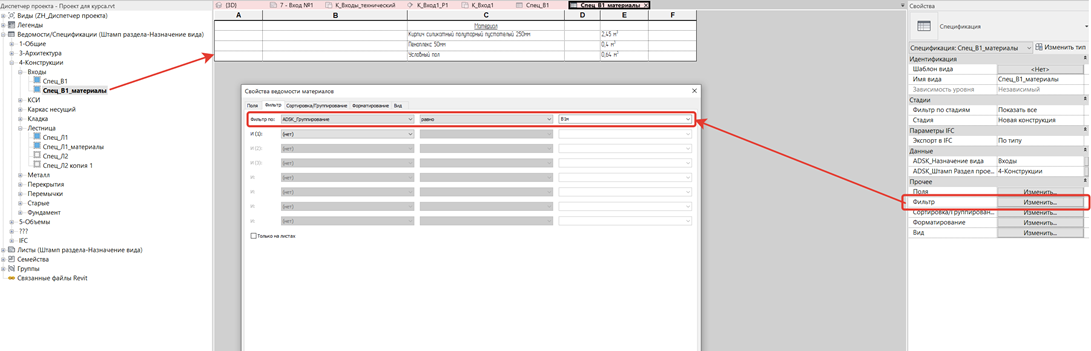

«Спец_В1_материалы» - попадают в основном элементы созданные системными семействами стена, перекрытие, вычисляемые в м3 как материалы.
