18. Ограждения

1.  ОБЩИЕ СВЕДЕНИЯ



Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно:



В настоящем документе обозначены принципы моделирования усиления кирпичной колонны металлическими конструкциями.

Задачи настоящего документа:

Обеспечение единообразного BIM-моделирования

Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.



2.         Моделирование ограждений

Моделирование ограждений в файлах АР-КР на данный момент выполняется Архитекторами. Затем они заполняют параметры семейств, чтобы те попали в спецификации, а уже после конструкторы оформляют чертежи в видовых узлах.

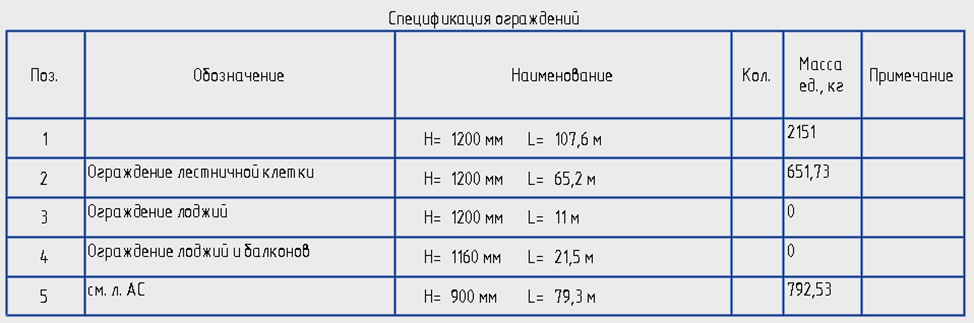

После того, как все ограждения попали в общую спецификацию «Спецификация ограждений КР»

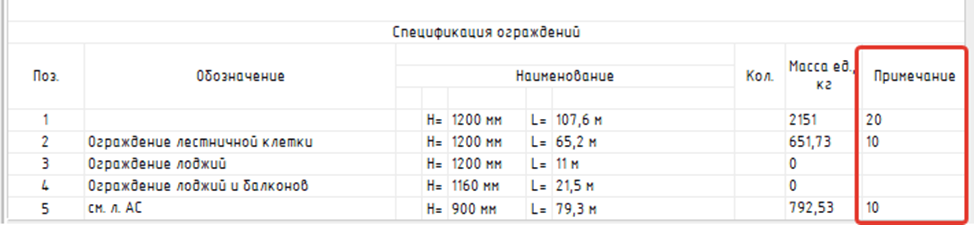

в ней автоматически заполняется длинна, а конструктору лишь необходимо расчертить ограждение на м.п., после определения конструктивных решений ограждения, заполнить в столбике «Примечание» массу на метр погонный



заполняя которую автоматически посчитается общая масса.



3.         Оформление чертежей усиления простенков

При оформлении чертежей можно поступить двумя способами:

- расчертить и оформить через видовой экран конструкцию на 1м.п.

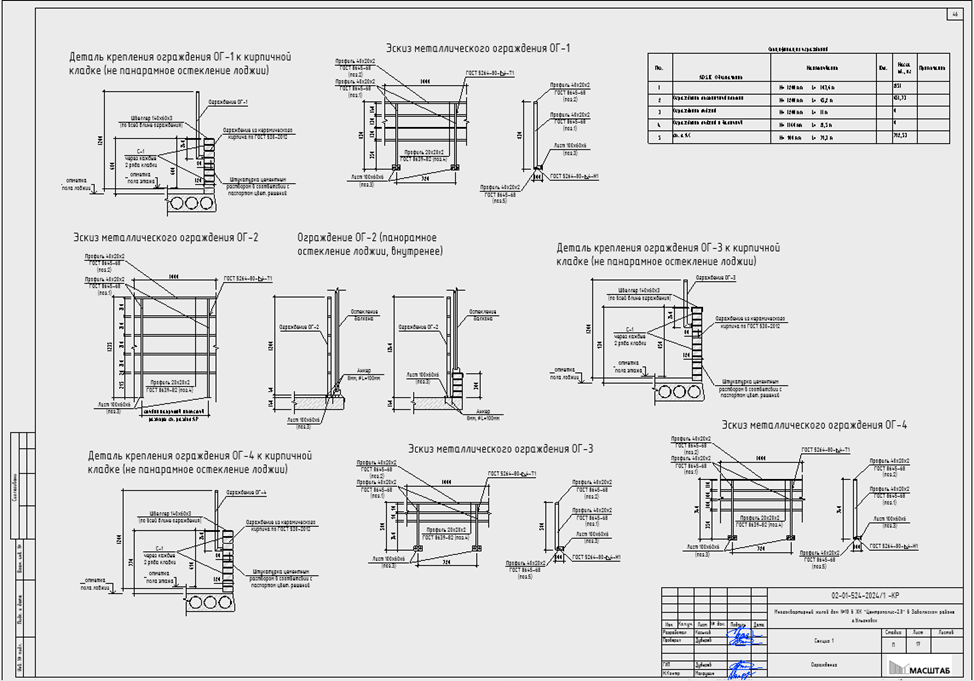

Пример работы:

Второй способ: оформить чертеж через разрезы. Для этого, на плане, где видно ограждение, вынесите разрез(шаблон вида для него «4_К_Ограждения») и оформляете в ручную аннтоации и другие необходимые элементы.

4.         Спецификация

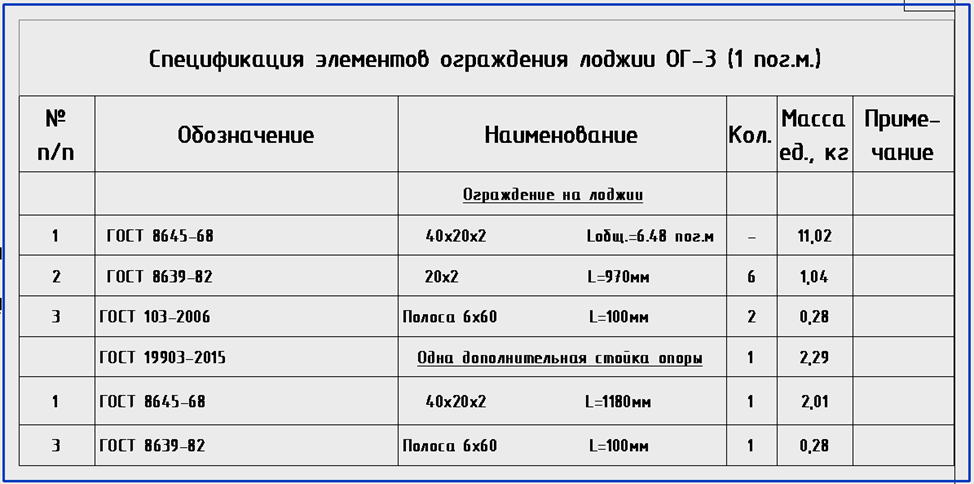

Детальная спецификация моделируется в ручную, так же через видовой экран.
