14-Входы(обновленная)

1. ОБЩИЕзменения Св документе

ВЕДЕНИЯерсия	Дата изменения	Предмет изменений	Ответственный

2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно: .

В настоящем документе обозначены принципы моделирования свайныхо фундаментов.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

2.3. Моделирование входов

3.1 Общие положения

Входы представляют собой конструкцию, составленную из различных семейств, как пользовательских (с припиской zh), так и системные. Основные параметры по которым Revit понимает, что элемент относится ко входу – это ADSK_Группирование для сборных конструкций и «Марка» для монолитных конструкций.

На данный момент конструкции входа моделируются полностью в файле АР-КР-МН (или других файлах с суффиксом МН).

3.2 Подготовка плана

Воспользовавшись опцией «Связь», мы подгружаем основную секцию (АР_КР) в файл МН. Затем открываем нужный нам лист (Изначально шаблон листа заготовлен на листе «33 – План входа».

Там уже подготовлены соответствующие планы и разрезы, однако в случае необходимости вы так же можете их подготовить самостоятельно. Для всех видовых окон используются следующие шаблоны видов: Планы – 4_К_Вх_Планы; Разрезы – 4_К_Вх_Разрезы; Развертки (разрезы) - 4_К_Вх_Развертки.



3.3 Моделирование конструкций входов

Как уже писалась ранее, для моделирования входов используется множество семейств, ниже представлен список какие элементы чем моделируются

Лестницы: сборные – «01_ZH_ЖБ_Лестница марши серия 1.151…», монолитные – модель в контексте с категорией «лестница» обратите внимание, что имя типа и модели обязательно должно содержать в себе "Лестн" иначе проверка на параметры не пройдет, так же при необходимости можно собрать из сборных ступеней.

Стены: Блоки ФБС – соответствующее семейство и 01_ZH_ЖБ_ФБС_Бетонная заделка.

Пол – Пол/Перекрытие (Перекрытие: ZH_Бетон..) Обязательно должна стоять галочка "Несущая конструкция", чтобы на плиту можно было разместить сетку.

Гидроизоляция: Пол/Перекрытие (ZH_ГДР_ММБРН_PLANTER… )

Лист и труба в разделе МК соответствующие семейства: 02_3_ZH_Д_МК_Лист_ПВ1_ТУ 36.26.11-5-89, 02_3_ZH_Д_МК_Труба_Гост 3262-75.

Примечание:

а)В скобках указывается лишь пример который можно использовать.
б)При необходимости нового материала вы можете подать заявку в ITSM.
в)Кодировка(параметр ZH_Код_Тип) для моделей в контексте:
Пол/Перекрытие - 336.1
Гидроизоляция - 336.2 перекрытием, 337.2 стенами
Лестницы - 338
Подготовка - 335.8
г)При моделировании какой-либо конструкции моделью в контексте, не забывайте задать им: материал (ниже приведен способ задачи материала)

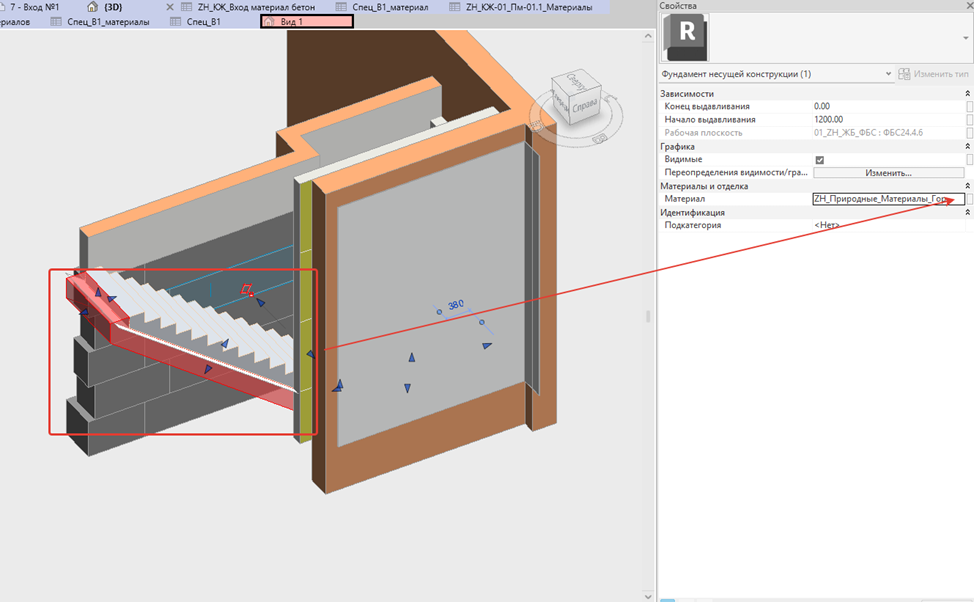

Рисунок 3.3.1. Назначение материала

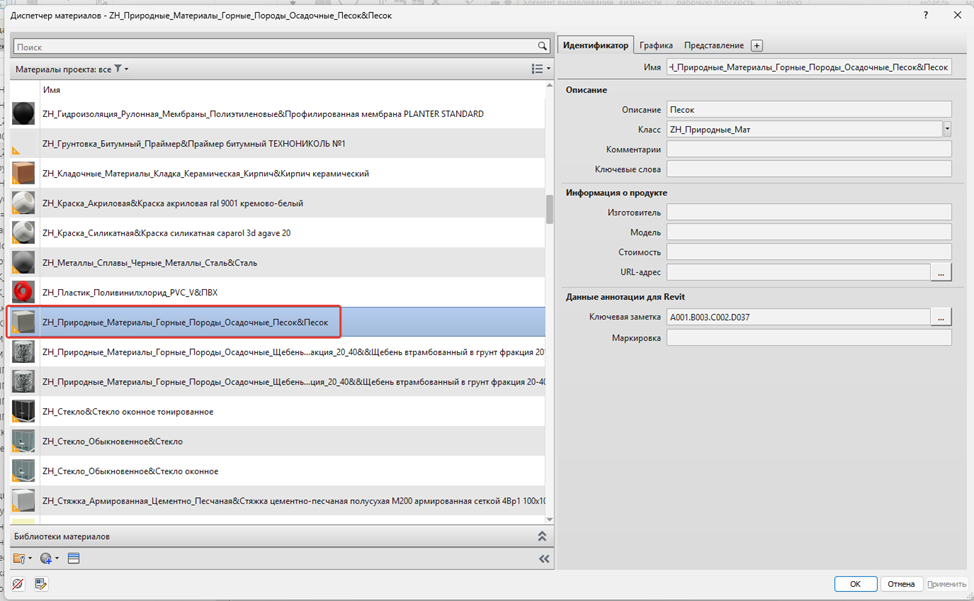

Рисунок

3.3.2. Выбор материала

А так же в свойствах обязательно забить кодировку.

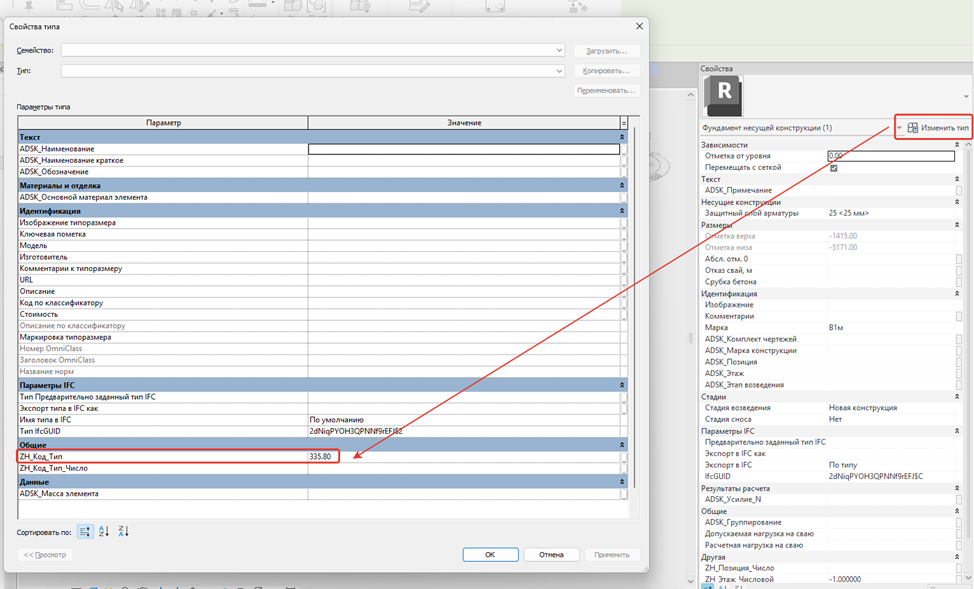

Рисунок 3.3.3. Задание кода

3.4. Оформление чертежей входов

4.1

1. Оформление листа

В шаблоне сделан базовый лист для входов. На него выносятся все виды, разрезы, спецификации.

Примечание. В шаблонах вида есть дополнительные фильтры, при необходимости можно убрать блоки фбс (4_К_ZH_Код=315(ФБС)) и заделки (4_К_ZH_Код=335.1(ФБС_Зд)).

Для отображения арматурных стержней в закладных деталей нужно чтобы разрез проходил ровно по стержню, для этого: в шаблоне вида плана(4_К_Вх_Планы) включите видимость несущей арматуры. .

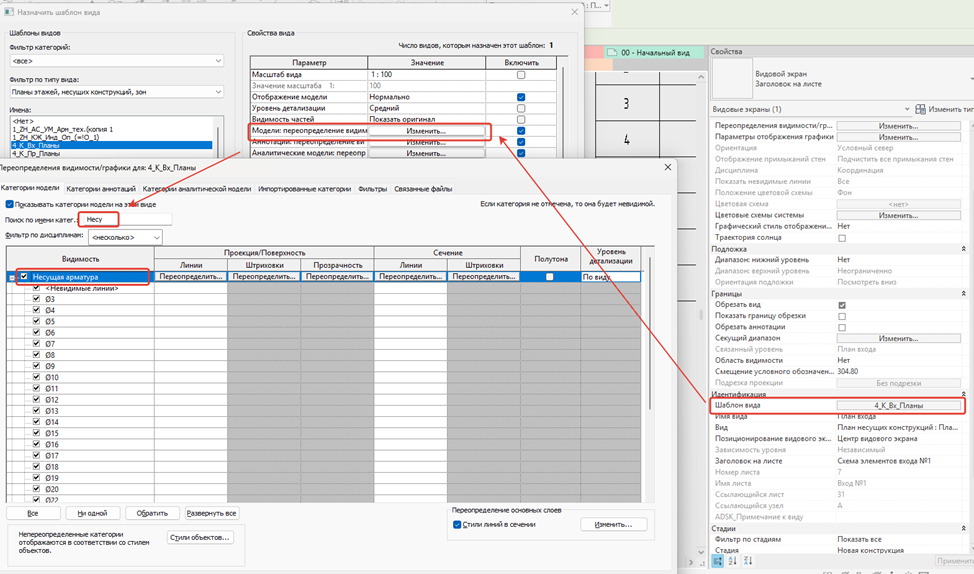

АРисунок 4.1.1. Изменение шаблона вида

Затем разместите секующую плоскость разреза по стержню.

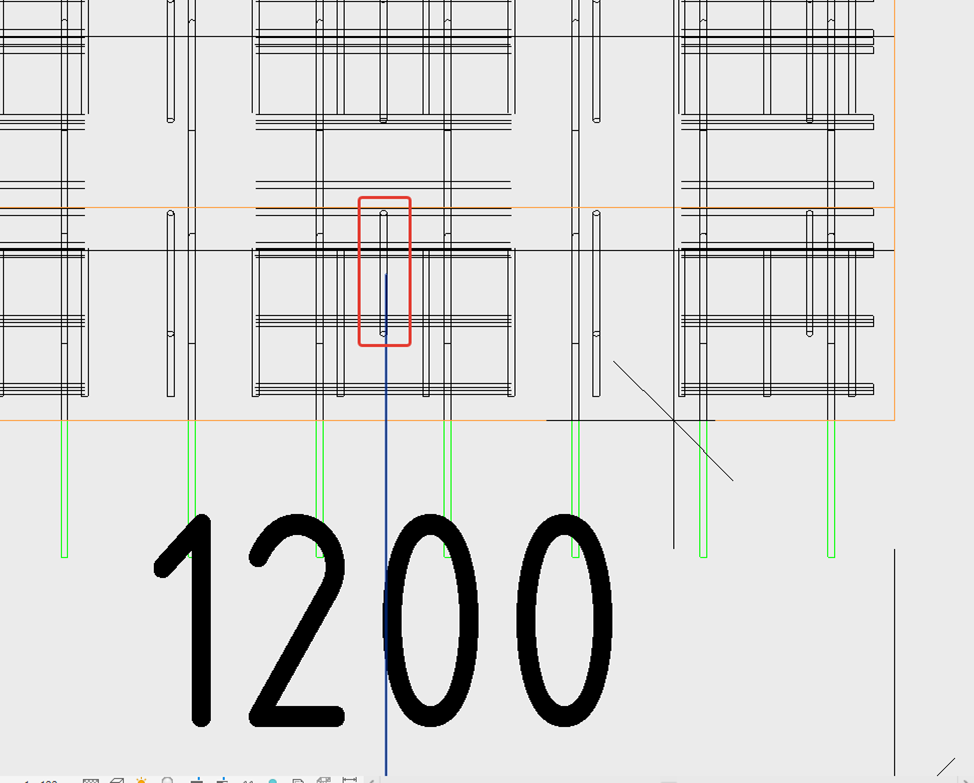

Рисунок 4.1.2. Секущая плоскость по стержню





4.5. Работа со спецификациями входов

1. 1. Спецификация элементов входа

5.1 Спецификация элементов входа

Из-за большого числа конструкций и вариативности входов используется множество спецификаций, а именно: Спец_В1; Спец_В1_Арм (при желании можно разделить данную спецификацию на 2, чтобы ЗД попадали в другую), Спец_В1_материал_бетон, Спец_В1_материалы, Спец_В1м.

Спец_В1 – для фбс блоков, трубы и листа. Попадание задается группирование В1.

Свпец_В1_Арм – для арматуры и ЗД (для того, чтобы ЗД попали в спец. Им необходимо заполнить параметр «ADSK_Метка основы» на такой же параметр, какая марка назначена лестнице или полу.) Попадание задается параметром «Марка» у основной конструкции или «ADSK_Метка основы»

Спец_В1_материалы - попадание через параметр «ADSK_Группирование» - В1м.

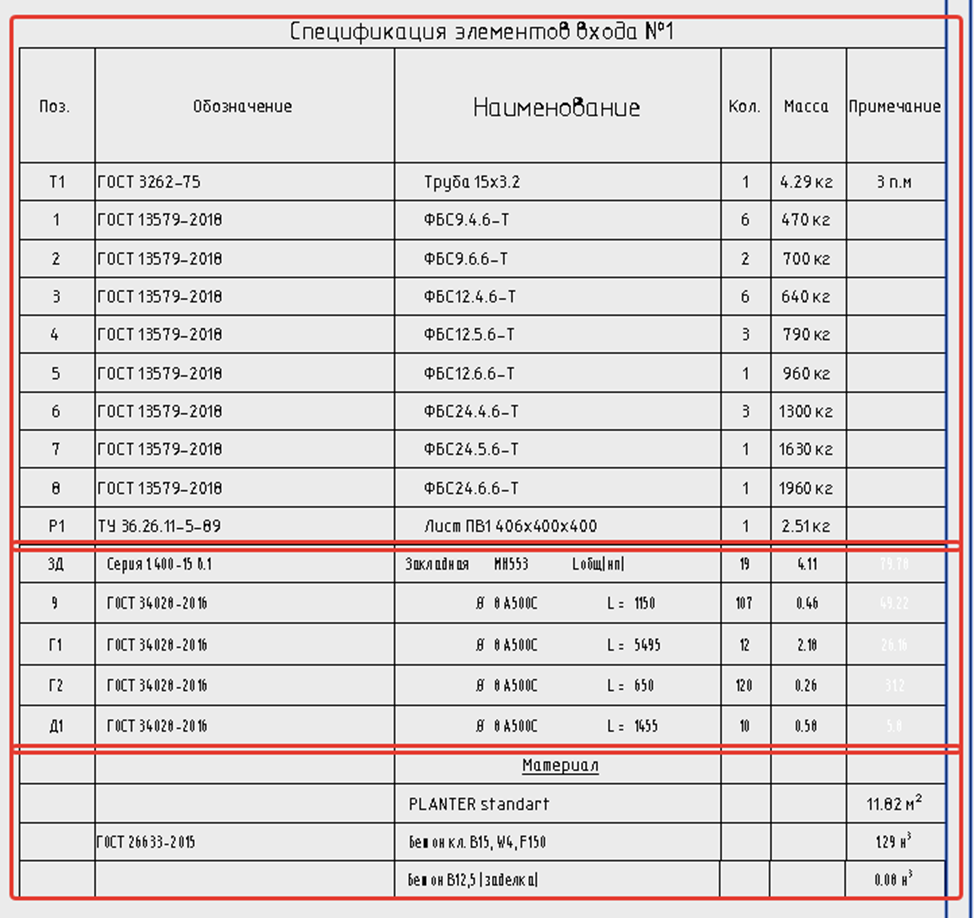

Рисунок 5.1.1. Спецификация элементов входа

Ссылка на пример моделирования - P:\10_Документы\_BIM ресурсы\05_Шаблоны и библиотеки семейств\07_Индивидуальные железобетонные изделия\03_Примеры для инструкций\ZH_Шаблон_КЖ_Входы
