1. ОБЩИЕ СВЕДЕНИЯ

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно:

В настоящем документе обозначены принципы моделирования входов.

Задачи настоящего документа:

Обеспечение единообразного BIM-моделирования

Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.

2. Моделирование входов

1. Общие положения

Входы представляют собой конструкцию, составленную из различных семейств, как пользовательских (с припиской zh), так и системные. Основные параметры по которым Revit понимает, что элемент относится ко входу – это ADSK_Группирование для сборных конструкций и «Марка» для монолитных конструкций.

На данный момент конструкции входа моделируются полностью в файле АР-КР-МН (или других файлах с суффиксом МН).

2. Подготовка плана

Воспользовавшись опцией «Связь» мы подгружаем основную секцию (АР_КР) в файл МН. Затем открываем нужный нам лист (Изначально шаблон листа заготовлен на листе «33 – План входа»

Там уже подготовлены соответствующие планы и разрезы, однако в случае необходимости вы так же можете их подготовить самостоятельно. Для всех видовых окон используются следующие шаблоны видов: Планы – 4_К_Вх_Планы; Разрезы – 4_К_Вх_Разрезы; Развертки (разрезы) - 4_К_Вх_Развертки.

3. Моделирование конструкций входов

Как уже писалась ранее, для моделирования входов используется множество семейств, ниже представлен список какие элементы чем моделируются

Лестницы: сборные – «01_ZH_ЖБ_Лестница марши серия 1.151…», монолитные – модель в контексте с категорией «лестница», так же при необходимости можно собрать из сборных ступеней.

Стены: Блоки ФБС – соответствующее семейство и 01_ZH_ЖБ_ФБС_Бетонная заделка.

Пол – Фундамент несущей конструкции (Фундаментная плита: ZH_Бетон..)

Гидроизоляция: Перекрытие (ZH_ГДР_ММБРН_PLANTER… )

Лист и труба в разделе МК соответствующие семейства: 02_3_ZH_Д_МК_Лист_ПВ1_ТУ 36.26.11-5-89, 02_3_ZH_Д_МК_Труба_Гост 3262-75.

Примечание: в скобках указывается лишь пример который можно использовать, при необходимости нового материала вы можете подать заявку в ITSM.

3. Оформление чертежей входов

1. Оформление листа

В шаблоне сделан базовый лист для входов. На него выносятся все виды, разрезы, спецификации.

Примечание. В шаблонах вида есть дополнительные фильтры, при необходимости можно убрать блоки фбс (4_К_ZH_Код=315(ФБС)) и заделки (4_К_ZH_Код=335.1(ФБС_Зд)).

Для отображения арматурных стержней в закладных деталей нужно чтобы разрез проходил ровно по стержню, для этого: в шаблоне вида плана(4_К_Вх_Планы) включите видимость несущей арматуры. .

А Затем разместите секующую плоскость разреза по стержню.







4. Работа со спецификациями входов

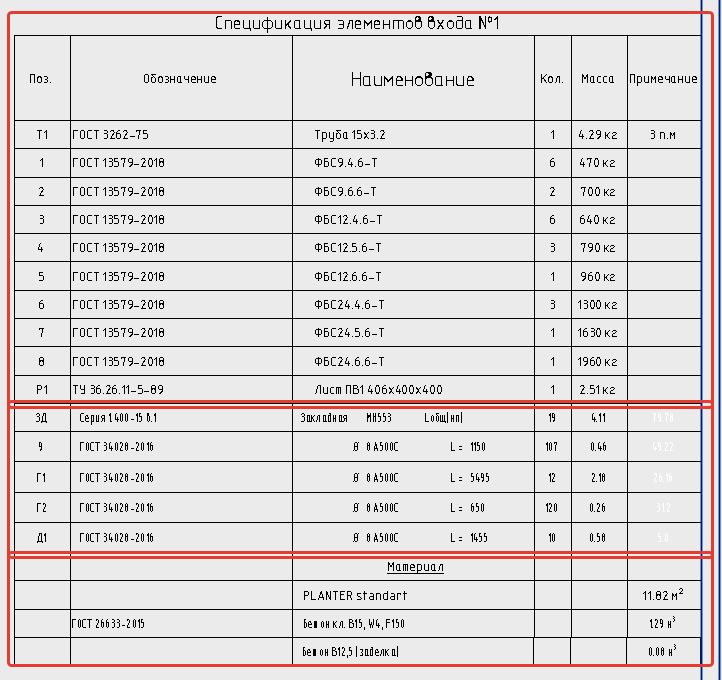

1. Спецификация элементов входа

Из-за большого числа конструкций и вариативности входов используется множество спецификаций, а именно: Спец_В1; Спец_В1_Арм (при желании можно разделить данную спецификацию на 2, чтобы ЗД попадали в другую), Спец_В1_материал_бетон, Спец_В1_материалы, Спец_В1м.

Спец_В1 – для фбс блоков, трубы и листа. Попадание задается группирование В1.

Свпец_В1_Арм – для арматуры и ЗД (для того, чтобы ЗД попали в спец. Им необходимо заполнить параметр «ADSK_Метка основы» на такой же параметр, какая марка назначена лестнице или полу.) Попадание задается параметром «Марка» у основной конструкции или «ADSK_Метка основы»

Спец_В1_материал_бетон, Спец_В1_материал, Спец_В1м – для материалов, бетона и гидроизоляции. Попадание через параметр «ADSK_Группирование» - В1м.
