09-Монолитные участки
1 Моделирование монолитных участков
1.1 Подготовка плана

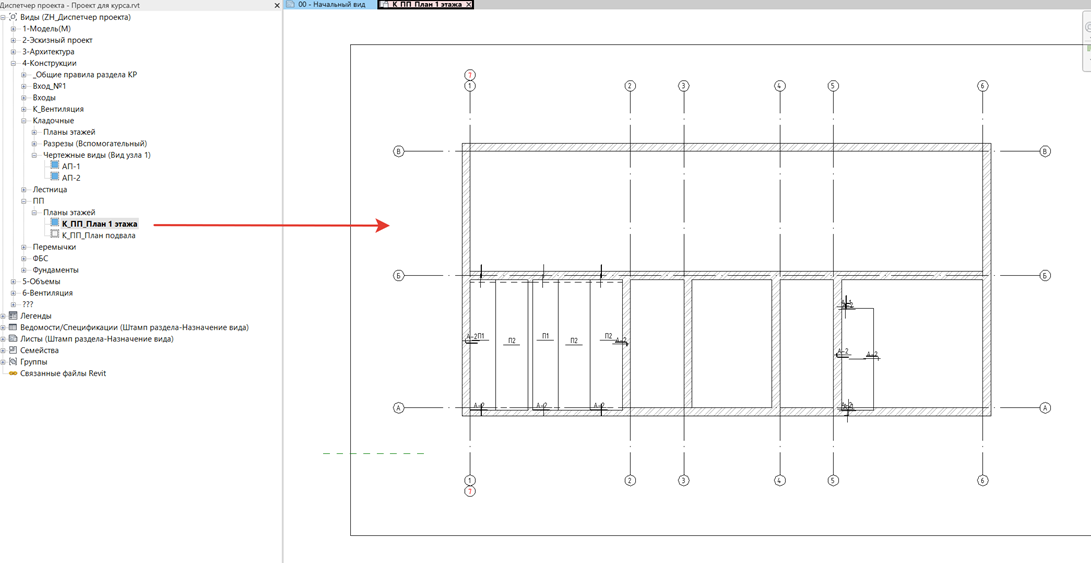

Для работы с монолитными участками используется «К_ПП_План 1 этажа».
1.2 Моделирование

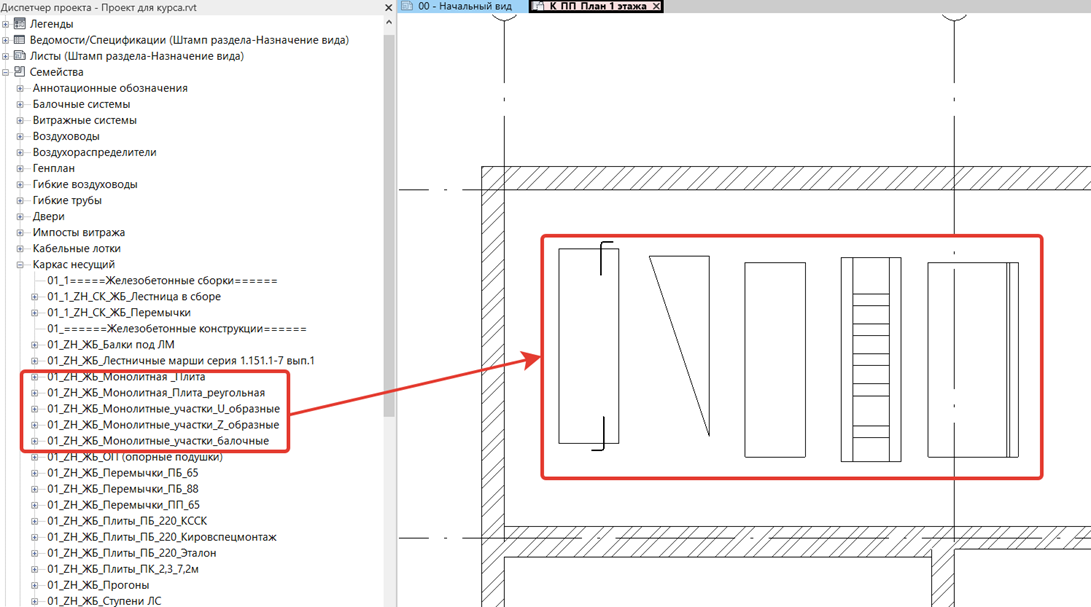

Для работы Семейство монолитных участков выноситься из категории «Каркас несущий» и размещается на плане.

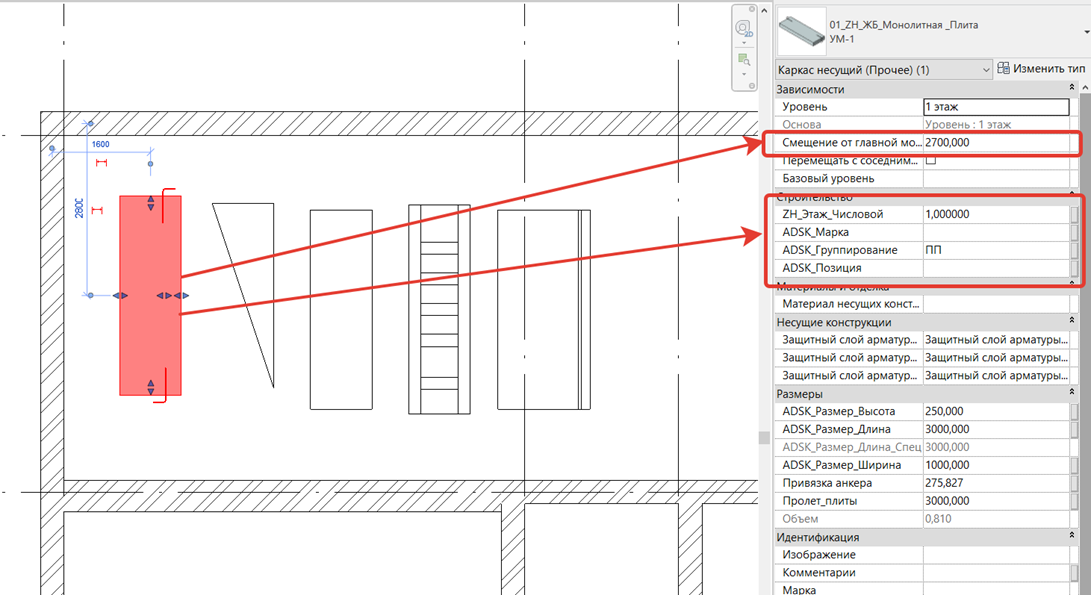

Монолитному участку сразу задаем параметры «Смещение от главной модели»= высоте плит перекрытия от уровня этажа и параметр «ADSK_Группирование»=ПП. Так же можно задать параметр ZH_Этаж_Числовой. Параметр ADSK_Марка задается через спецификацию.

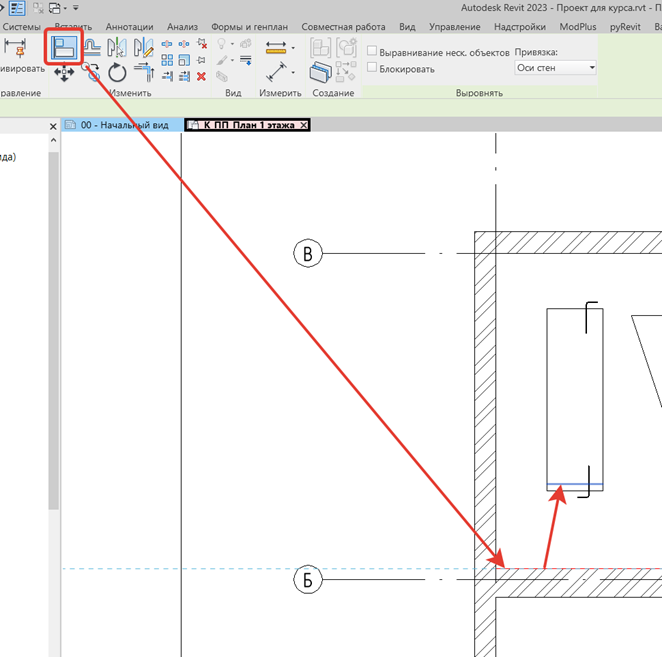

После добавления на план плит перекрытия необходимо вытянуть семейство между стенами с учетом опирания плит на стены. Для этого используем инструмент «Выровнять» на панели инструментов, далее выбираем до какой грани стены хотим вытянуть семейство плиты, и последний клик выбираем невидимую линию на плите, которая обозначает глубину оприания плиты на стену.

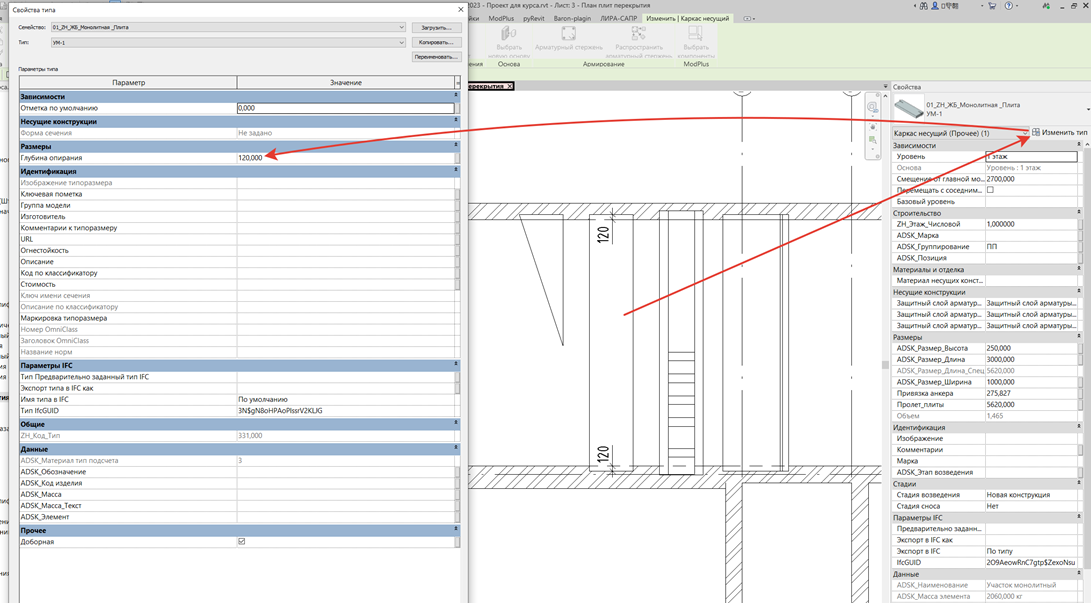

Глубина опирания плиты перекрытия регулируется в свойствах «Типа» семейства. По умолчанию принято 120мм.

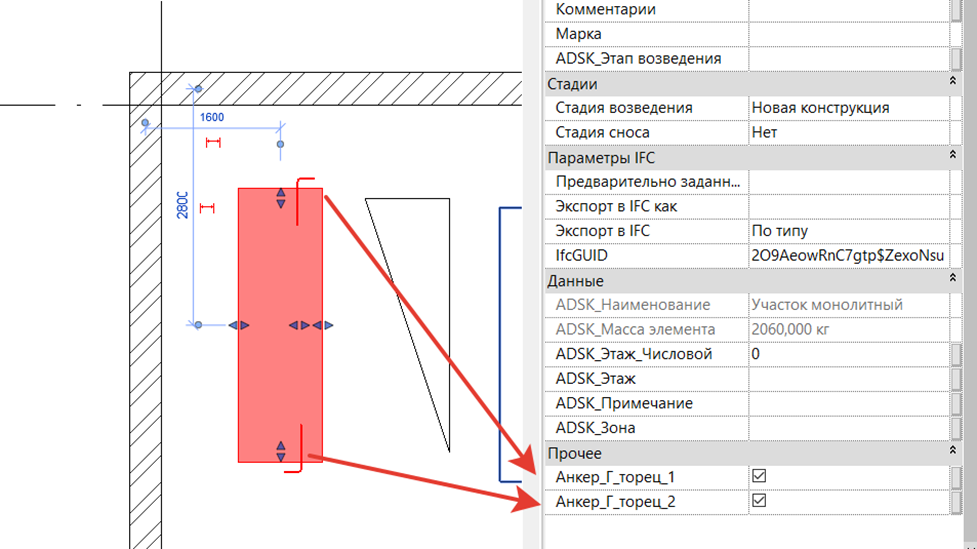

За расстановку и отображение анкеров отвечают параметры по экземпляру в группе «Прочие»
2 Оформление чертежей планов монолитных участков
2.1 Маркировка монолитных участков

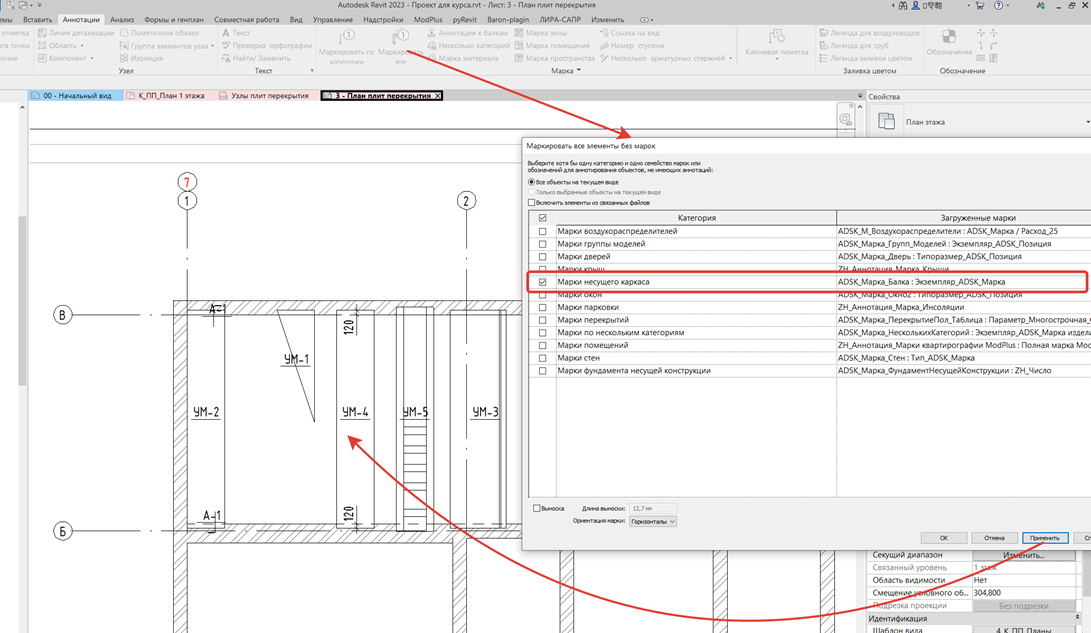

На панели «Аннотации» выбираем «Маркировать все»
3 Работа со спецификацией монолитных участков
3.1 Спецификация монолитных участков

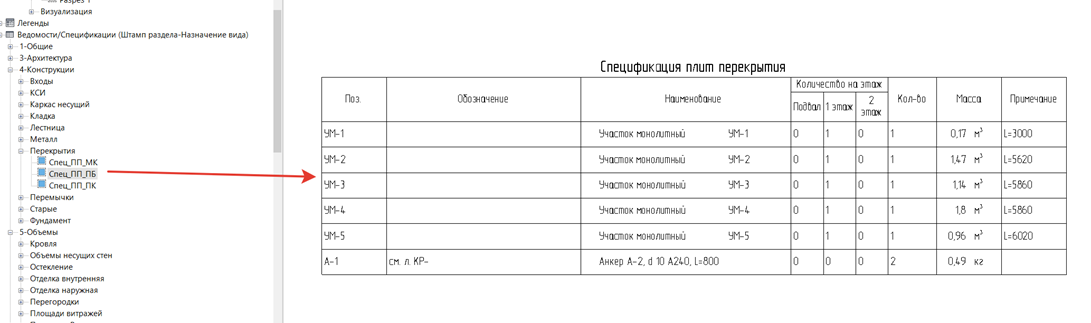

Монолитные участки попадают в спецификацию плит перекрытия. Фильтры по которым попадают в данную спецификацию «ADSK_Группирование» = «ПП»

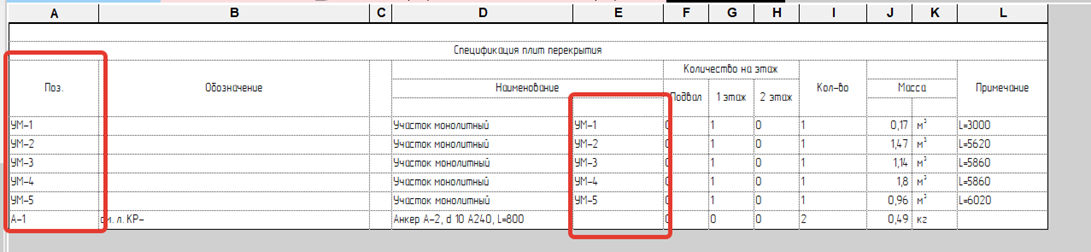

Позиции монолитных участков можно заполнить через спецификацию. Значение в столбике «Наименование» про дублируется из столбика «Поз.»
