08.2-Металлические конструкции в плитах перекрытия

Моделирование металлических изделий в перекрытиях.

Изменения в документе

1. Общие сведения.

Порой, особенно при наличии монолитных участков, нам необходимо запроектировать какие-либо металлические конструкции в перекрытии. Основные принципы схожи с моделированием любых другим металлическим конструкций из обучающего цикла по КМ.

2. Планы и разрезы.

Для удобства моделирования МК конструкций к уже существующему шаблону можно добавить фильтр скрывающий все, кроме семейств металла, а именно "4_К_МК_Планы" - данный фильтр позволить скрыть все не нужные категории и аннотации. Затем вы убираете его и вид возвращается.

Графическое представление:

Как было -

Как станет -

Как вы понимаете, моделировать без лишних элементов будет в разы проще.

3. Работа со спецификациями.

Металлические изделия ( за исключением анкеров), уходят в спецификацию "Спец_ПП_МК_1/2" и Спец_ПП_МК_2/2". Почему их две будет объяснено чуть позже.

В общем виде спецификация металла графически будет выглядеть как одна.

Вот сама спецификация по металлу.

Принцип попадания элементов в спецификацию такой же, как и у других металлических спецификация. У каждого элемента задаем параметры: "ADSK_Группирование" - для попадания в спецификацию; "ADSK_Марка изделия" - отвечает за наименование всей конструкции в спец.; "ADSK_ Марка" - отвечает за марку в спец.

В нашем примере это имеет следующий вид:

ADSK_Группирование - ПП. (Для корректного попадания в танг может иметь только 4 значения: МК, ПП, В, Л)

ADSK_Марка изделия - Участок монолитный.

ADSK_Марка - Ум-01

Как корректно вынести спецификацию?

Вынести обе спецификации( 1/2 и 2/2), в первой основная информация по изделиям, а во-второй только масса на 1-но изделия. Почему так? Ответ: функциональные возможности ревита не позволяют при работе с семействами металла показывать массу на 1-ин элемент, для этого мы разделяем спецификацию на 2 штуки и ставим им разные стадии:

Спец_ПП_МК_1/2

Спец_ПП_МК_2/2

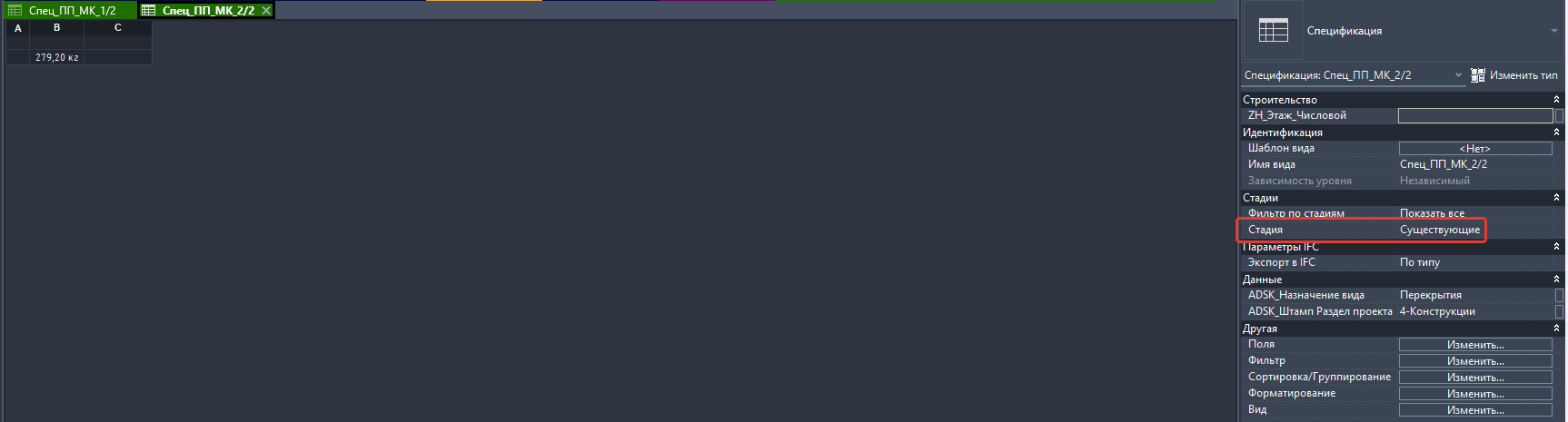

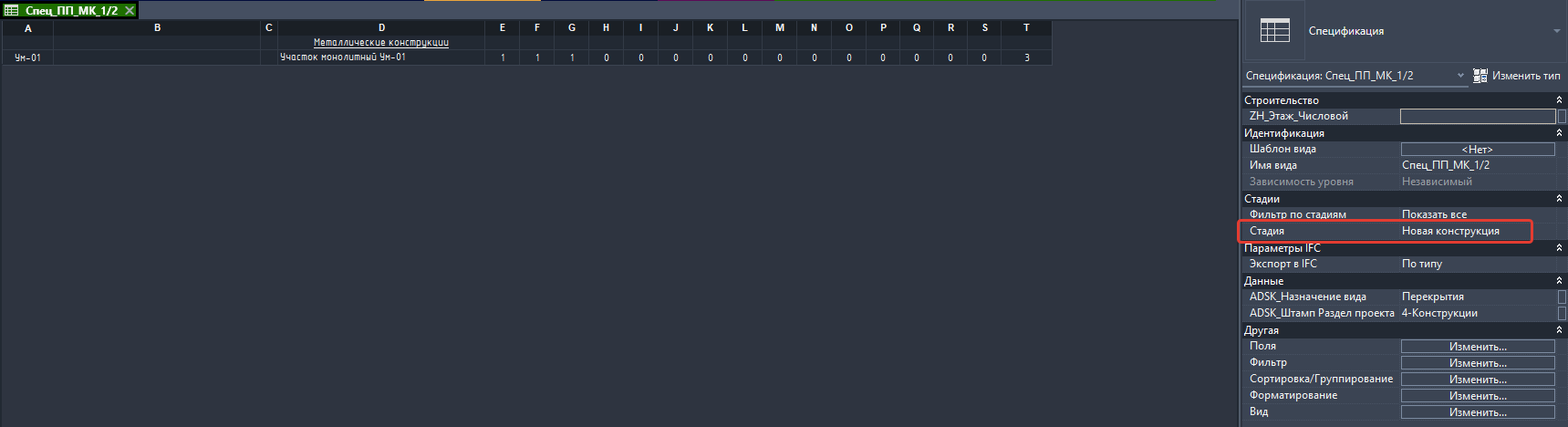

Как вы видите, всё что вам необходимо сделать - поменять стадию у одной из спецификации на "существующие" в спецификациях из шаблона это сделано по умолчанию.

Так же нужно сделать и с элементом. НО ТОЛЬКО С ОДНИМ! это важно, обращайте на это внимание, пожалуйста.

Как это сделать?

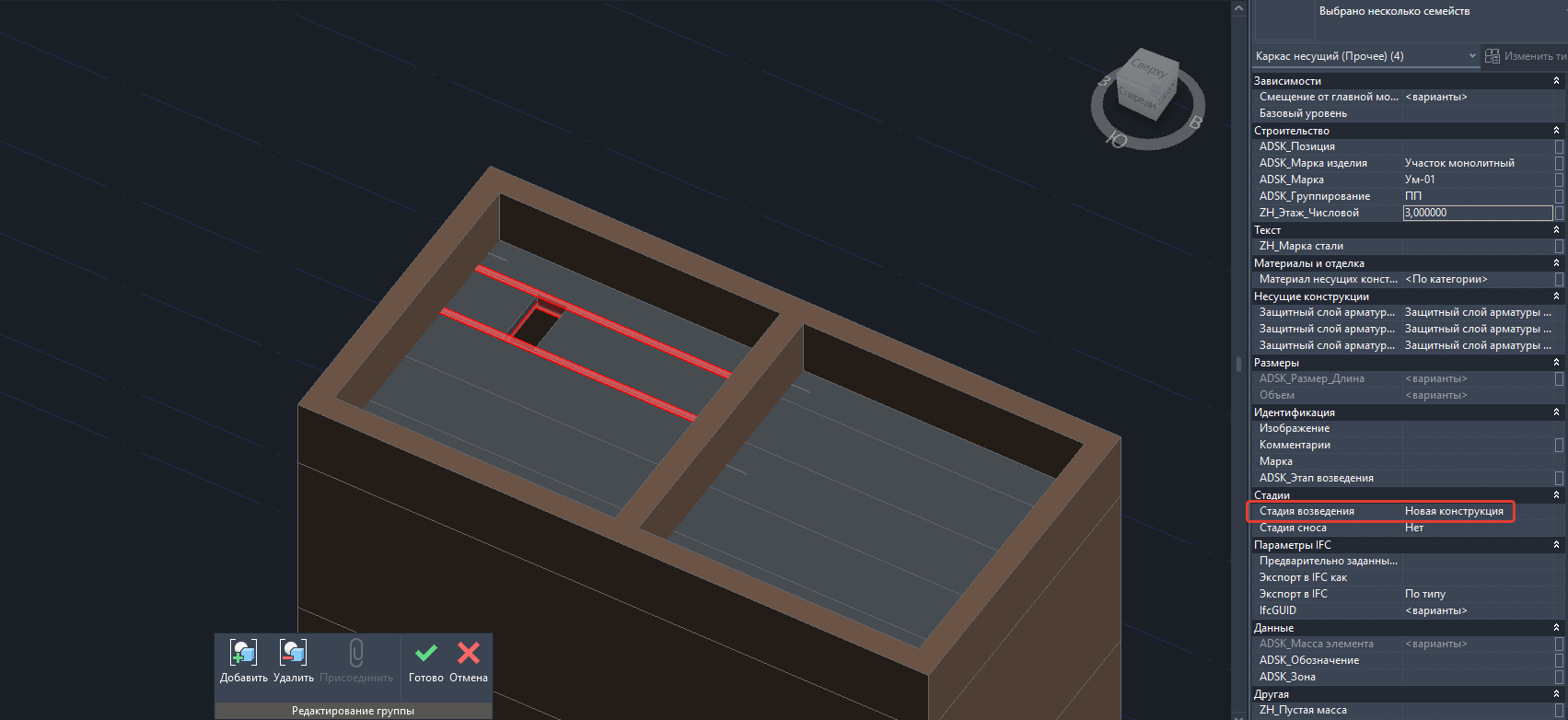

Мы выделяем все элементы у одной их наших конструкций и меняем параметр "стадия возведения" с "Новая конструкция" на "Существующая"

Как итог - корректно составленная спецификация.
