02-Ленточные сборные фундаменты
1 Моделирование ленточных сборных фундаментов
1.1 Подготовка плана

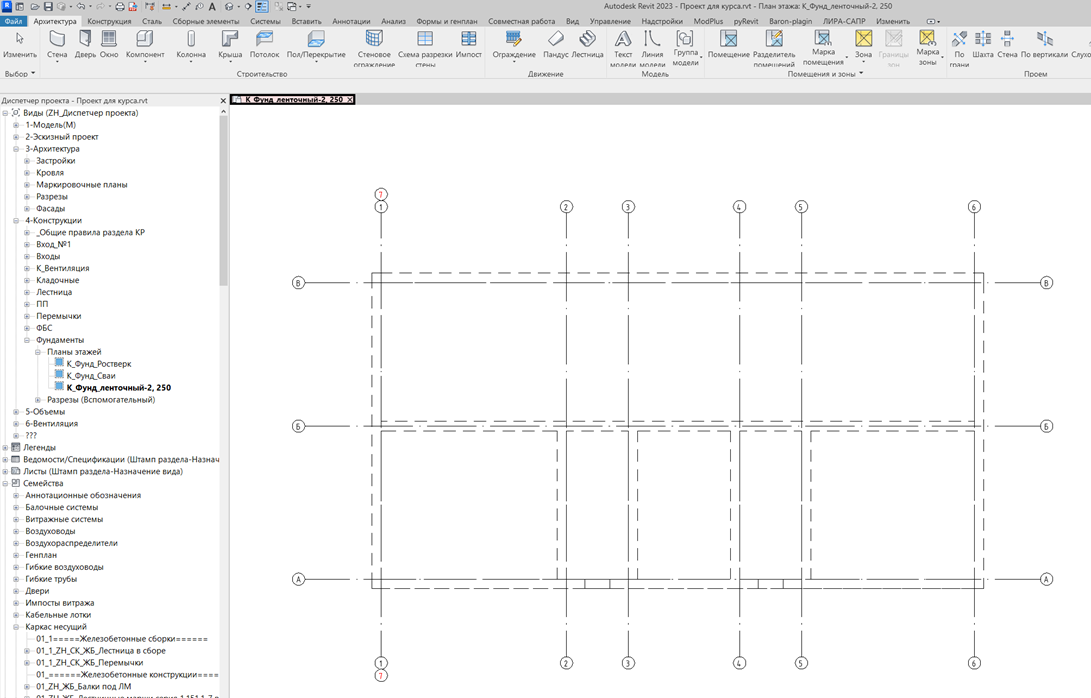

Перейти на вид «К_Фунд_ленточный»

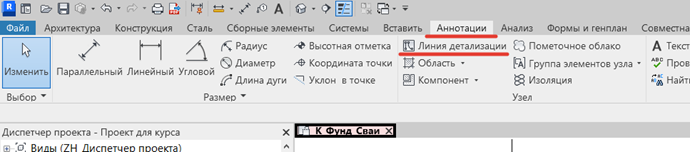

На панели «Аннотации» выбираем инструмент «Линия детализации», в изменившемся инструментальном поле, выбираем осевую линию, строим центральную ось стен. Далее можно выделить линию и использовать инструмент «Создать аналог» для построения аналогичных осевых линий.
1.2 Вынос ленточных фундаментов в модель

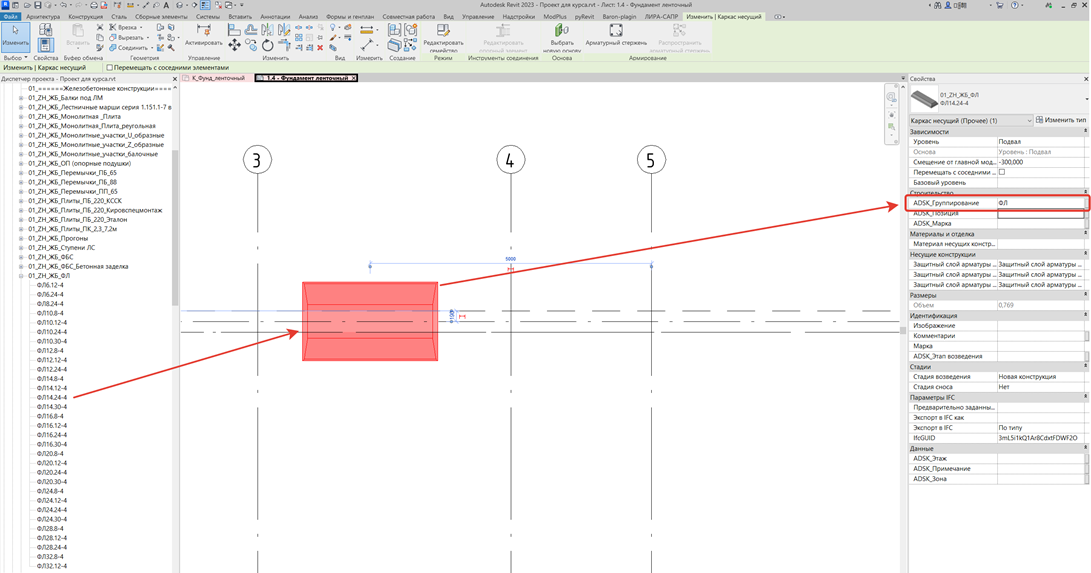

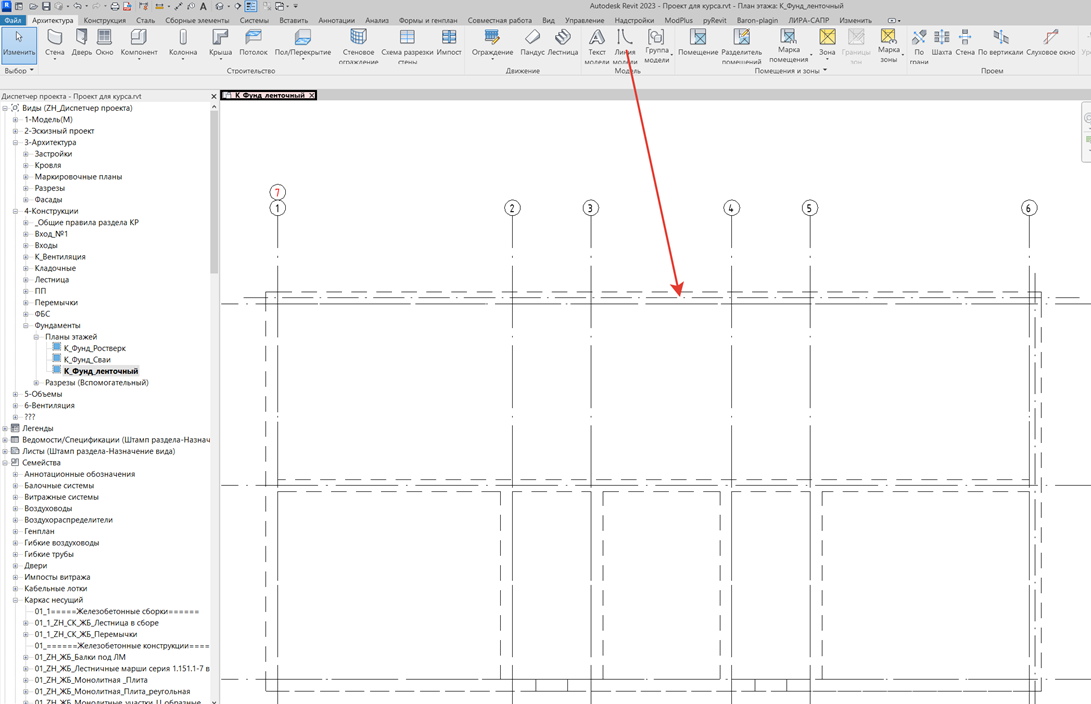

Перейти в «Семейства»=> «Каркас несущий»=> «01_ZH_ЖБ_ФЛ», выбрать нужный тип ФЛ из списка с зажатой ПКМ перенести ФЛ из диспетчера проекта на вид. При выносе ФЛ заполняется параметр «ADSK_Группирование» = ФЛ.
Далее выделяем ФЛ, меняется активная панель инструментов, с помощью инструментов перемещения, копирования расставляем ФЛ, и редактируем тип при необходимости.

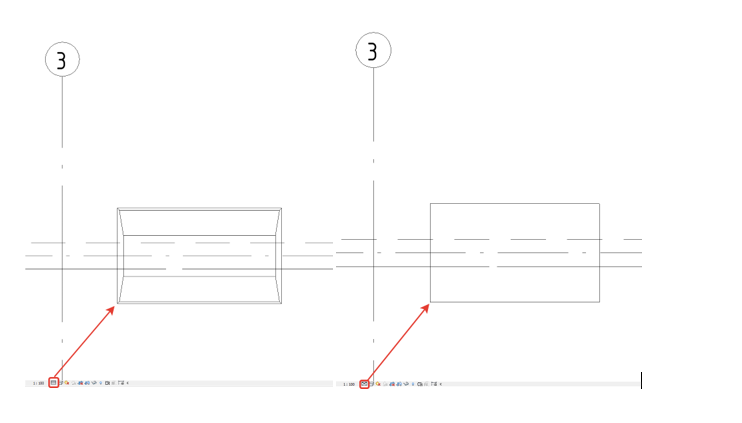

В зависимости от уровня детализации меняется внешнее отображение ФЛ.

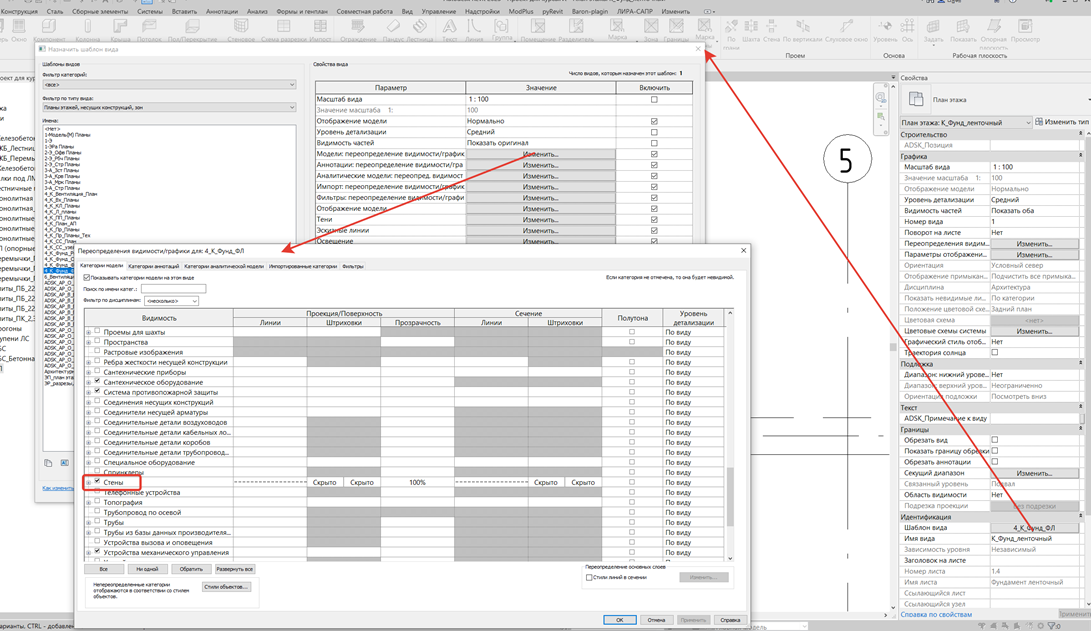

При необходимости отображение стен можно отключить.

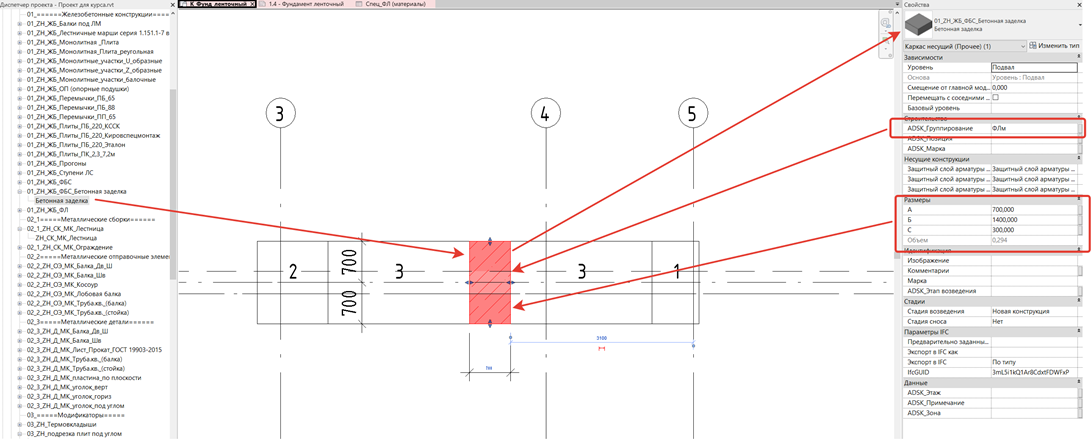

Заделки между ленточными фундаментами моделируются «Семейства»=> «Каркас несущий»=> «01_ZH_ЖБ_ФБС_Бетонная заделка». При выносе бетонной заделки «ADSK_Группирование» = ФЛм.
2 Оформление чертежей ленточных сборных фундаментов

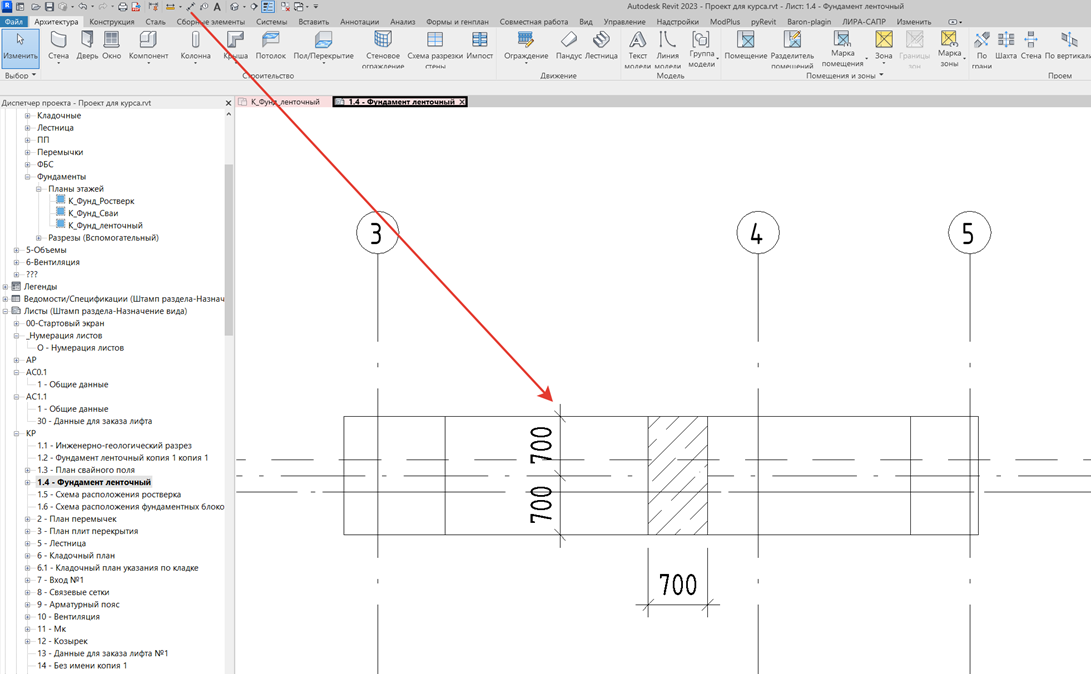

Размеры проставляются стандартными средствами Revit.

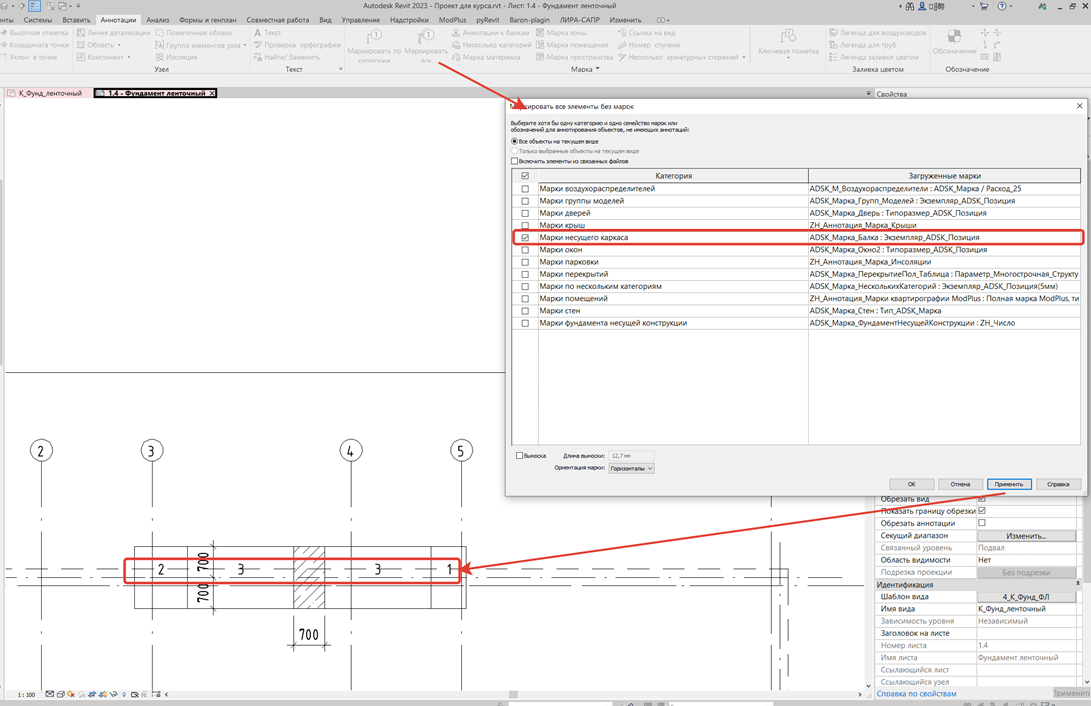

Маркировки ФЛ присваиваются через спецификацию. Маркировка блоков выполняется на закладке «Аннотации»=> «Маркировать все»
3 Работа со спецификацией ленточных сборных фундаментов

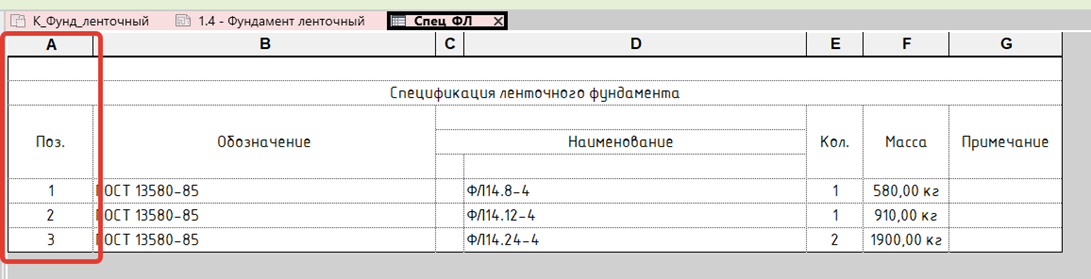

3.1 Спецификация ленточных фундаментов
Данная спецификация показывает общее количество и номера свай по наименованию.
Фильтр по которым попадают в данную спецификацию семейства, ADSK_Группирование = «ФЛ»
Позиции ФЛ можно заполнить через спецификацию.

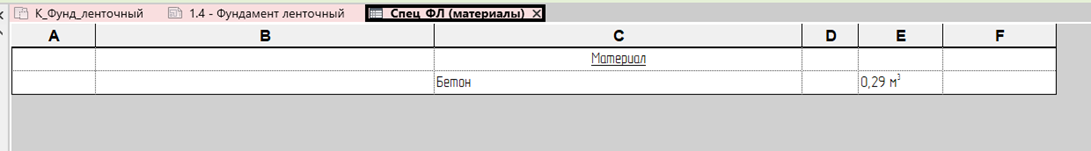

Материалы для бетонной заделки формируются отдельной спецификацией. Фильтр по которым попадают в данную спецификацию семейства, ADSK_Группирование = «ФЛм»
