03-Стены

1 Виды стен и их отличия

1.1 Общая схема

При проектировании есть ряд причин, по которым мы не можем строить стену целиком одним элементом. Поэтому они разбиты по группам на 10 основных разновидностей:
-Стены несущие- стены, основные в здании, как правило они самые массивные. Не смотря на название, они также включают в себя стены, которые не являются несущими, но выкладываются совместно с ними. Стены несущие не включают в себя отделочные слои и даже утеплитель. ZH_Н_180_жб_пнл_180

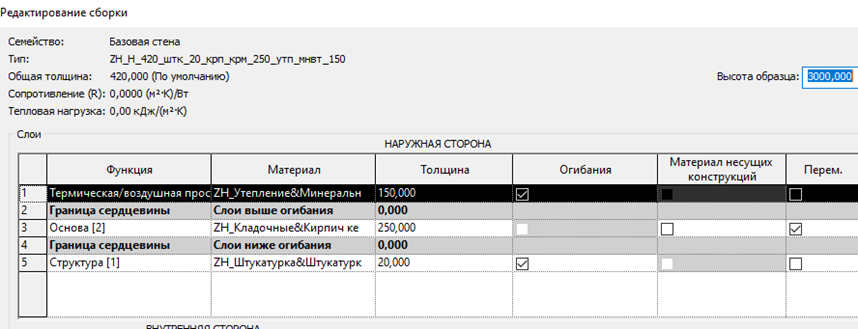

Стены несущие могут быть многослойные. В их составе может находится 1 слой утеплителя и 1 слой отделки внутренней. Пример: ZH_Н_250_крп_слк_250

-Перегородки- стены, которые представляют из себя то, что и указано в названии. Они как и стены несущие не включают в себя отделочные слои. ZH_П_250_крп_крм_250

Перегородки могу быть многослойные. В их составе может быть 2 слоя отделки внутренней с каждой из сторон по одному. Пример: ZH_П_160_штк_20_крпч_крм_120_штк_20

-Отделка внутренняя- стены, которые используются как отделка поверх стен несущих и перегородок внутри здания. Пример: ZH_О_В_20_штк_20

-Отделка фасада- стены, которые используем как отделку внешних стен снаружи. Это те стены, которые видны на фасадах. Пример: ZH_О_Ф_30_штк_30_крс_цвет_pacific6

-Утепление внутреннее – стены, которые представляют собой однослойный элемент состоящий из определенного утеплителя. Пример: ZH_У_В_50_мнвт_50
-Утепление фасада – стены, которые представляют собой однослойный элемент состоящий из определенного утеплителя. Пример: ZH_У_Ф_50_мнвт_50

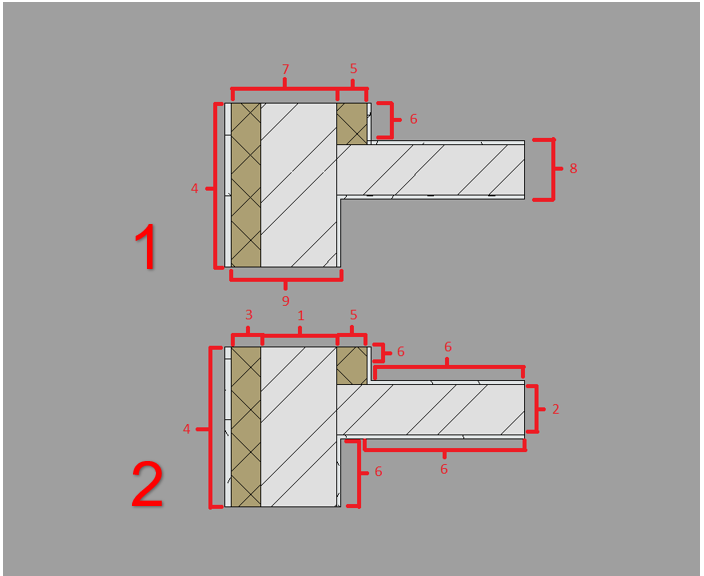

На рисунке
1. Схема элементов из стены с применением многослойных конструкций
4-отделка фасада, 6-отделка внутренняя, 7-сборка несущая(несущая стена, утеплитель), 5-утеплитель внутренний,8-сборка перегородка(отделка внутренняя, перегородка, отделка внутренняя),9-сборка несущая(отделка внутренняя, несущая стена, утеплитель)
2. Схема элементов из стены со стенами выполненными отдельными элементами послойно
4-отделка фасада, 6-отделка внутренняя, 2- перегородка, 5-утеплитель внутренний, 1-стена несущая, 3-утеплитель фасада

1.2 Типоразмеры стен

В шаблоне вы можете увидеть уже заложенные типоразмеры стен, которые можно использовать в проекте. Они сгруппированы по пункту 2.1.

Как узнать по названию типоразмера к какой группе она относится?

В шаблоне в названиях типоразмеров стен вы можете увидеть некоторые обозначения перед названием материалов. Они и служат для того чтобы вы могли разграничить их по группам пункта 2.1.

Стены несущие. Приписка «ZH_Н». Здесь буква Н – несущая. Пример: ZH_Н_380_крп_слк_380

Перегородки. Приписка «ZH_П». Здесь буква П- перегородка. Пример: ZH_П_80_гкл_влг_80

Отделка внутренняя. Приписка «ZH_О_В». Здесь буквы О- отделка, В-внутренняя. Пример: ZH_О_В_20_штк_20_

Отделка фасада. Приписка «ZH_О_Ф». Здесь буквы О- отделка, Ф-фасада. Пример:

ZH_О_Ф_30_штк_30_крс_цвет_pacific6

Утепление внутреннее. Приписка «ZH_У_В». Здесь буквы У- утепление, В-внутреннее
Пример: ZH_У_В_50_мнвт_50

Утепление фасада. Приписка «ZH_У_Ф». Здесь буквы У- утепление, Ф-фасада
Пример: ZH_У_Ф_50_мнвт_50

2 Способы моделирования стен в горизонтальной проекции

2.1 Стены несущие

Построение несущих стен осуществляем при помощи необходимых привязок.

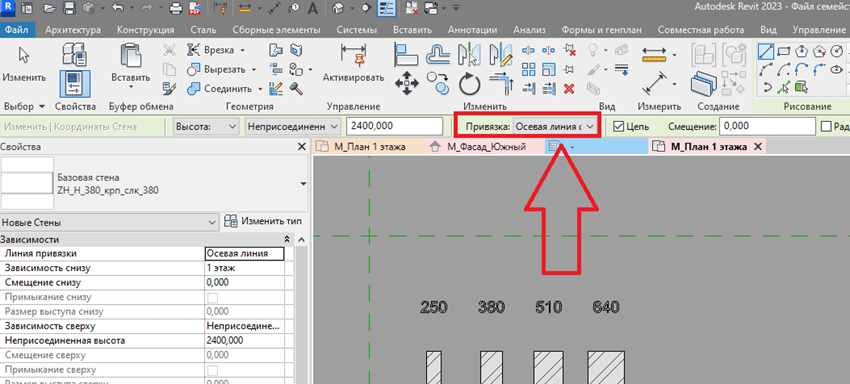

В открывшемся окне у нас на выбор будет 6 разновидностей:

-Осевая линия стены-привязка осуществляется по середине общей толщины стены включая все слои

-Осевая линия сердцевины-привязка осуществляется по середине сердцевины стены

Сердцевина — это те слои, которые в материалах стены находятся между границ сердцевины

-Чистовая поверхность наружная-привязка осуществляется по наружной границе стены

-Чистовая поверхность внутренняя-привязка осуществляется по внутренней поверхности стены

-Поверхность сердцевины наружная-привязка осуществляется по наружной границе сердцевины

-Поверхность сердцевины внутренняя-привязка осуществляется по внутренней границе сердцевины

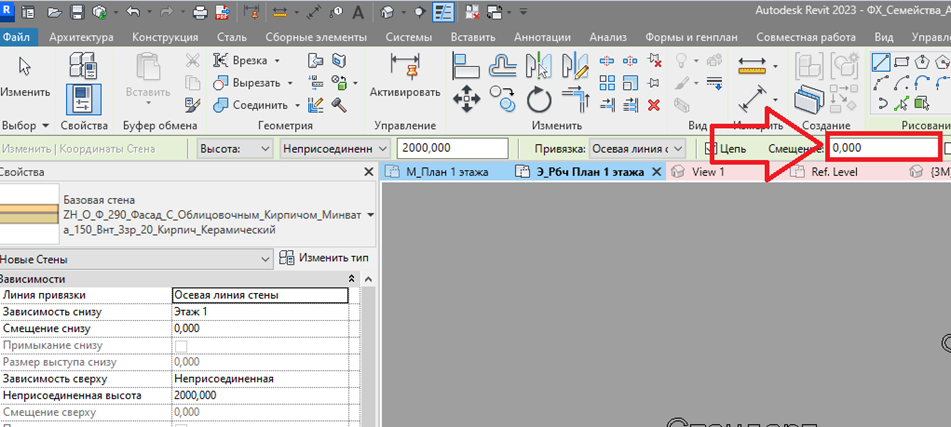

В случае если вам нужно немного отклонится от данных привязок вы можете задаться смещением

Рекомендуемой привязки назвать нельзя т.к. все привязки могут использоваться в равных условиях.

2.2 Перегородки

Построение перегородок аналогично построению несущих стен.

Рекомендуемой привязки назвать нельзя т.к. все привязки могут использоваться в равных условиях.

2.3 Отделка внутренняя

Использование привязок для стен внутренней отделки аналогично стенам несущих, однако есть несколько моментов которые необходимо выполнять для того, чтобы отделочные стенки в дальнейшем было удобно использовать.

-Пересечение несущих стен и перегородок.

В случае, когда вы моделируете отделку и на вашем пути одна стена примыкает к другой необходимо построение отделки закончить в месте примыкания и продолжить построение новой отделочной стенки после примкнутой стены

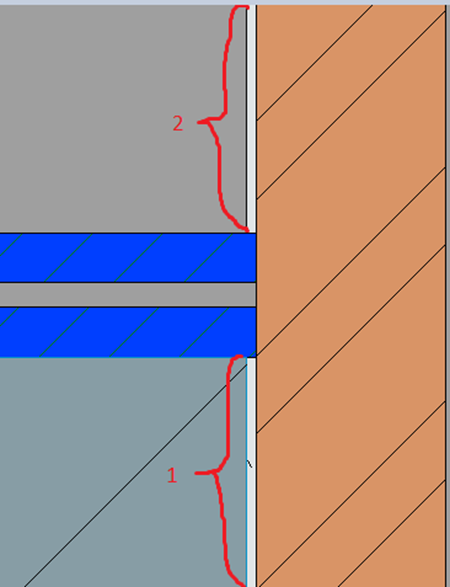

На рисунке под цифрами 1 и 2 показаны 2 разные стенки.

Иногда проектировщики здесь проводят одну отделочную стенку и за счет того, что материал перегородки находится в большем приоритете, получают тот же результат. Такой метод неприемлем, по причине своей неудобности в будущем для Архитекторов стадии П и Р.

-Стыкование отделочных стенок в углах.

В дальнейшем более удобной работы на с отделочными стеночками в углях стыкуем их следующим образом

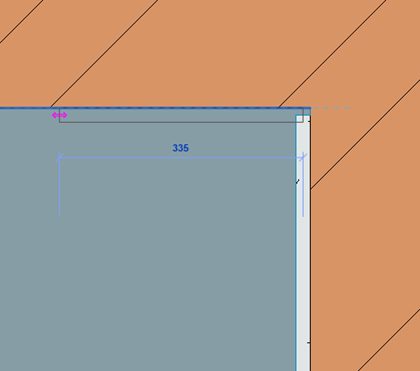

Когда подводите отделочную стеночку в угол, заканчиваем построение на расстоянии меньшем ширины отделочной стенки

Построение следующей стеночки начинаем на расстоянии меньшем ширины отделочной стеночки. Выглядит это следующим образом

Рекомендуется использовать привязку «Чистовая поверхность внутренняя».

В результате получаем отделочные стеночки, которые соединены между собой.

Если этого не сделать, отделочная стеночка может соединиться с несущей стеной или перегородкой. Это в некоторых случаях может привести к неверному формированию стыка стен, а также в дальнейшем будут сложности с выделением всех отделочных стенок по контуру. Если выполнять построение методом, описанным выше, нажав TAB вы можете выделить все отделочные стеночки, которые соединены между собой.

2.4 Отделка фасада

Построение отделки фасада аналогично построению несущих стен.

Рекомендуется построение стен фасада с привязкой «Чистовая поверхность внутренняя», с такой привязкой строить получается быстрее.

2.5 Утепление фасада

Построение утепления фасада выполняется аналогично построению несущих стен.

2.6 Утепление внутреннее

Построение утепления внутреннего выполняется аналогично построению несущих стен.

3 Способы моделирования стен в вертикальной проекции

На стадии эскизного проектирования по ярусам все стены будут строится по принципу:
стена ниже отметки 0.00 – уровень пола 1 этажа/уровень пола 2 этажа и т.п – парапет

3.1 Стены несущие

При моделировании стен необходимо руководствоваться следующими правилами:
Типовые этажи. Привязка стен по высоте и сверху и снизу осуществляется в уровне пола этажа с привязкой 0 мм. На рисунке вы можете видеть привязку такой стены к уровню, который соответствует чистовому уровню пола этажа

1 этаж. Привязка стены сверху осуществляется точно так же как и в случае с типовым этажом. В уровне пола такие стены все независимо от конструкции строятся от отметки 0.000

Пространство ниже первого этажа. Стены такого пространства выстраиваются одним элементом на всю высоту такого пространства, а также они сверху заводятся на отметку 0.000 первого этажа

4 Заполнение параметров

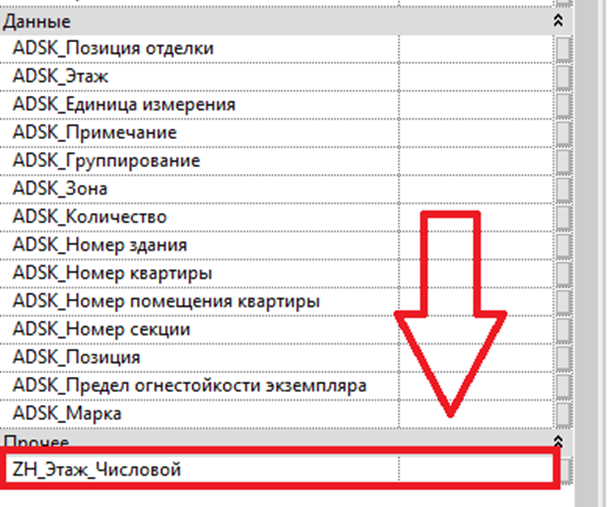

После того как смоделировали стены, необходимо заполнить параметр: «ZH_Этаж_Числовой».

ZH_Этаж_Числовой назначаем по вертикальному принципу:

Данный параметр имеет тип данных число, вписать что либо другое не получится

Пространство ниже отметки 0.00- «-1»

1 этаж-«1»

2 этаж-«2»

3 этаж-«3»

………………..

n этаж-«n»

Парапет-99

Для автоматической записи параметра «ZH_Этаж_Числовой» можно применить скрипт в Dynamo «АР_Элементы_Заполнение_Параметра_ZH_Этаж_Числовой_По_Уровню»

Скрипт берет уровни в проекте, проверяет в данных уровнях запись параметра ZH_Этаж_Числовой, затем при наличии значения в данном параметре для всех элементов которые находятся на данном уровне он приписывает такое же значение параметра.
