08-Полы и перекрытия
1 Виды полов и перекрытий
1.1 Как найти инструмент полов и перекрытий

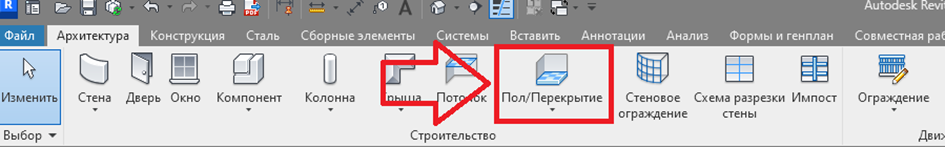

Инструмент полов и перекрытий находится под названием «Пол/Перекрытие». Для того, чтобы начать с ним работать необходимо выбрать данный инструмент
В данном списке типоразмеров вы можете увидеть структуру похожую на структуру стен. Принцип схож со стенами. Все типы полов и перекрытий разбиты на соответствующие категории
1.2 Виды полов и перекрытий
Для проектирования полов и перекрытий применяется 5 основных видов этих конструкций:
1.ZH_H-«Несущие», это типоразмеры, которые включают в себя все перекрытия, воспринимающие нагрузку
2.ZH_П-«Полы», это типоразмеры которые включают в себя отделочный слой пола
3.ZH_ЭП-«Эскизный проект», это упрощенные типоразмеры полов для стадии ЭП предназначенные для моделирования на соответствующей стадии
4.ZH_У-«Условный», это типоразмеры которыми моделируем условные поверхности полов. О составе которых нельзя сказать что-то точное, но для модели они необходимы
5.ZH_ДП-«Дополнительное покрытие», это типоразмеры которыми моделируем дополнительные покрытия, состав которых известен
2 Моделирование
Первое что вам необходимо будет сделать это определится с какого типоразмера начинать строить пол или перекрытие. После этого выбираете нужный типоразмер и строите его.

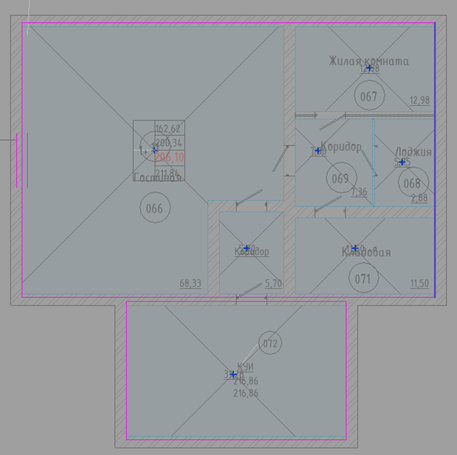

Моделирование пола представляет собой вычерчивание эскиза пола в плане при помощи розовой линии.
При построении важно соблюдать то, чтобы эскиз был замкнутым и линии на эскизе не пересекались, а только соединялись.
Соединять больше 2 линий в одной точке нельзя.
Внутри можно вычертить еще один контур. В результате вы получите нишу по внутреннему эскизу.
Есть возможность вычерчивать несколько эскизов за раз.
1. Несущие перекрытия, дополнительные и условные покрытия
Несущие перекрытия моделируем единым элементом на весь этаж

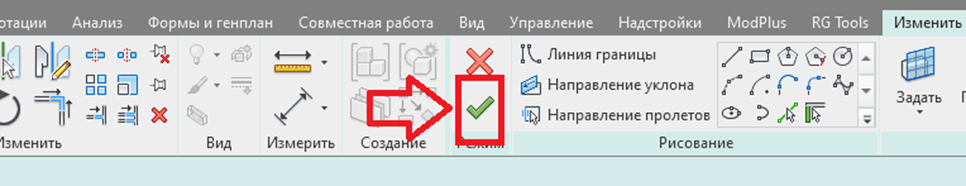

Закончить моделирование можно нажав клавишу
2. Полы

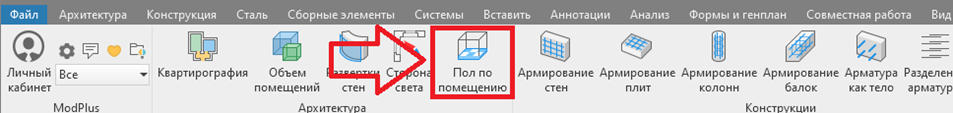

Полы моделируем либо вручную как показано выше, либо с использованием плагина «Modplus» инструмент находится здесь:
Для начала работы с плагином необходимо создать сценарий для моделирования. Для этого жмем здесь:

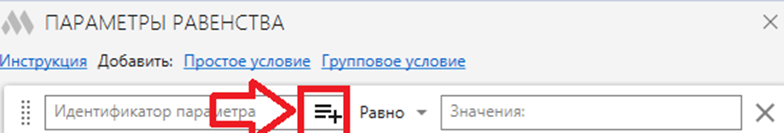

В открывшемся окне в строке фильтр помещений нажимаем на этот символ
В открывшемся окне нажимаем на «Простое условие». В результате у вас появится новая строка. В ней вы можете задавать условия
Задаются они по следующему принципу:
Жмем на данный символ
В открывшемся меню выбираем параметр «Номер»

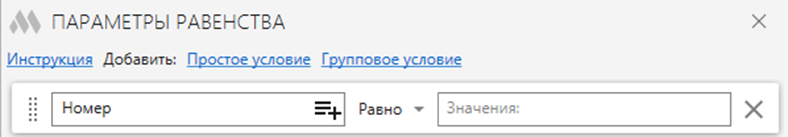

В результате у вас должно обновиться окно с условием
Далее жмем по стрелке вниз и выбираем «Наличие параметра» и жмем «Принять»
Теперь переходим в строку «Тип перекрытия». В данной строке просто выбираем типоразмер, который мы хотим замоделировать.
Строки смещение от уровня и строку ниже где уточняется заводить или не заводить контур пола в дверные проемы не трогаем если в этом нет необходимости
В строке «Скопировать» значение параметра из помещения в пол жмем «Добавить»
Ниже где «Из» указываем параметр «Номер», а справа где «В» указываем «ADSK_Номер помещения квартиры».
Настройки мы сделали. В плагине можно настроить несколько сценариев для моделирования пола. Более тонкая настройка для упрощенного моделирования, например, в жилье будет позже, а пока осваиваем самый простой сценарий.

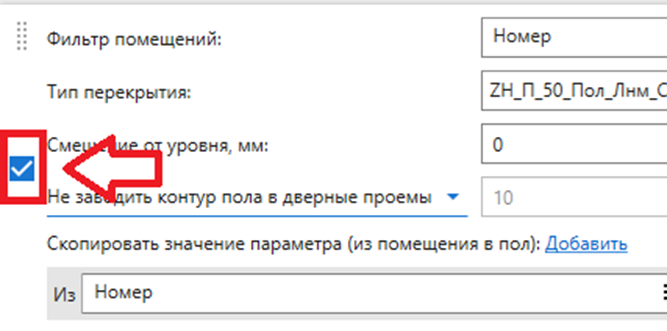

Для включения в работу только одного из выполненых сценариев необходимо слева поставить либо убрать галочку

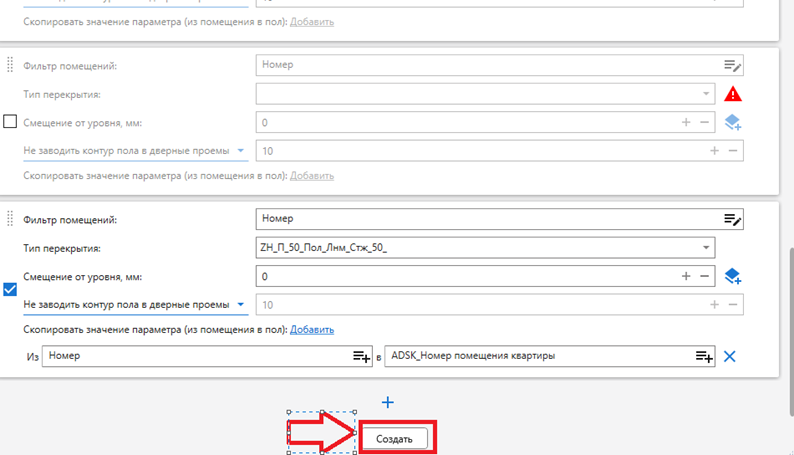

Можно приступить к моделированию, для этого жмем клавишу «Создать».

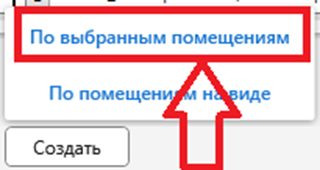

В открывшемся меню выбираем
Далее нам необходимо только лишь прокликать те помещения в которых мы хотим выполнить моделирование пола. И нажать клавишу «Готово» когда будете уверены.
