Тема_0_Отзеркаленные_Элементы
1. Изменения в документе
|
Версия |
Дата изменения |
Предмет изменений |
Ответственный |
|
1.0 |
12.09.2025 |
Разработка инструкции |
Соболе С.,А., BIM-координатор ООО «Масштаб» |
|
|
|
|
|
2. Общие положения
2.1. Термины
Таблица 1.
|
Термин/сокращение |
Определение / пояснение |
|
Проект |
Информационная модель, представляющая собой 3-х мерный объект, насыщенный информацией. |
|
Семейство |
Простейший элемент информационной модели. Например: окно, дверь |
|
BIM-отдел |
Отдел проектной организации, занимающийся контрол |
|
BIM-менеджер |
Специалист, который принимает основные решения BIM-отдела и определяет вектор его развития |
|
BIM-координатор |
Специалист, занимающийся координацией процесса формирования ТИМ-модели |
|
Пользователь |
Проектировщик какого-либо раздела. Например: архитектор, конструктор и т.п. |
|
Шаблон |
Заготовка для Revit выполнен |
|
Разделы шаблона |
Разделы, которые со |
|
.rvt |
Формат модели Revit |
2.2. База
Таблица 2.
|
Определение |
|
Отзеркаленный элемент – зло, от которого нужно абстрагировать, а не примкнуть к нему. |
3. Основа
Отзеркаленные элементы — это зло RevitRevit, которое в определенные моменты может сделать подножку в вашей работе. Открывание дверей, положение створок окон -— это основные проблемы, которые появляются при отзеркаливании. Рассмотрим алгоритмы как бороться с такими элементами.
3.1. Поиск отзеркаленных элементов
Для выполнения поиска отзеркаленных элементов воспользуемся плагином MOdplus. Несмотря на то, что в плагине есть функционал и на корректировку отзеркаленных элементов, пользоваться этим функционалом мы не будем ввиду того, что его алгоритмы оставляют желать лучшего, а вот поиск вполне хорошо работает.
Рассмотрим алгоритм:
1) Запустим плагин "Отзеркаленные семейства", смотри рисунок 3.1.1.

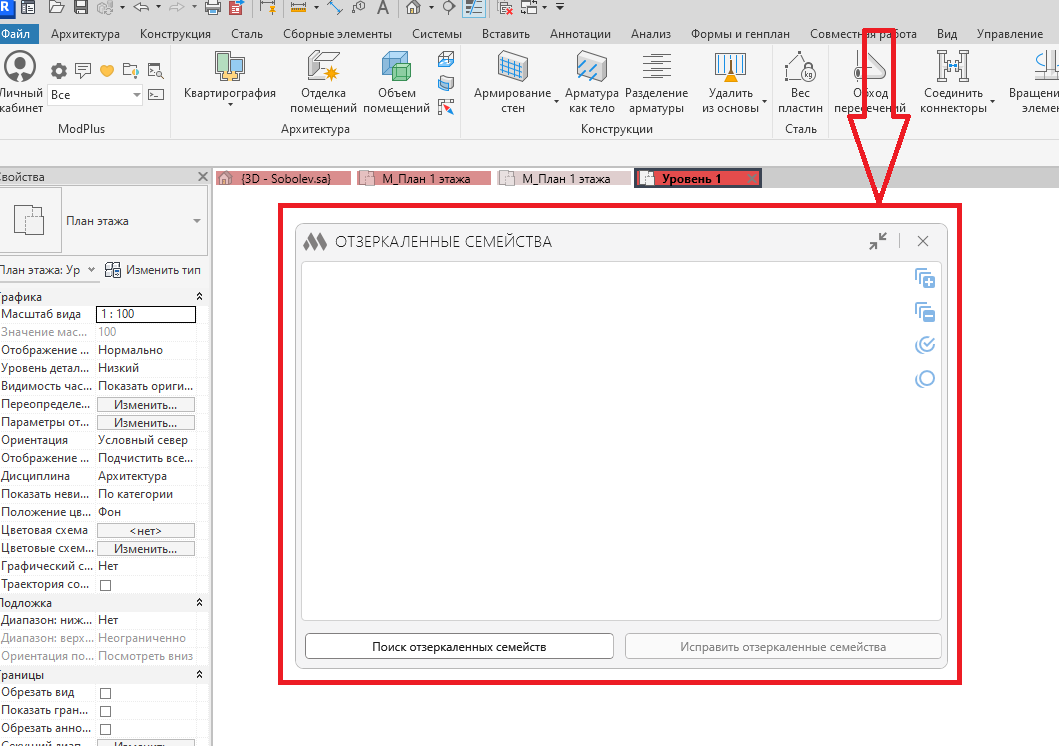

Рисунок 3.1.1. Плагин "Отзеркаленные семейства" от Modplus.
2) Жмем "Поиск отзеркаленных семейств", смотри рисунок 3.1.2.

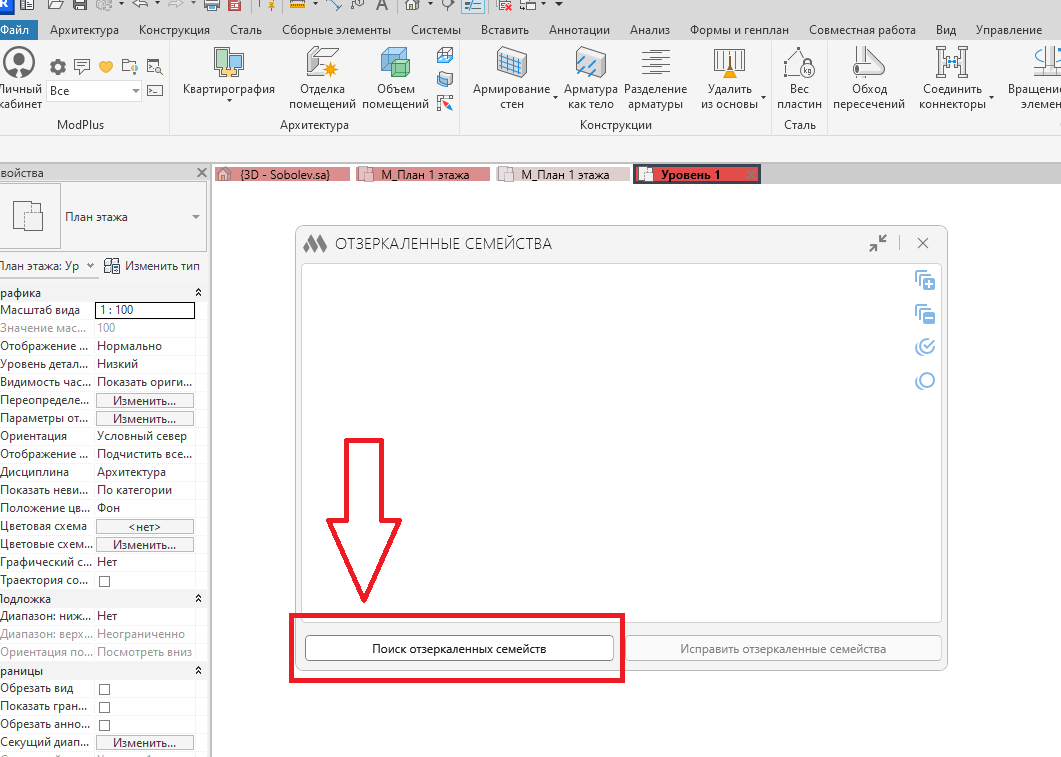

Рисунок 3.1.2. Поиск отзеркаленых семейств
3) Получив отзеркаленные семейства, теперь ваша задача кликать на те элементы что попали в список и за счет прицела их выделять. Таким образом вы сможете подсвечивать отзеркаленные семейства в модели, смотри рисунки 3.1.3 и 3.1.4.

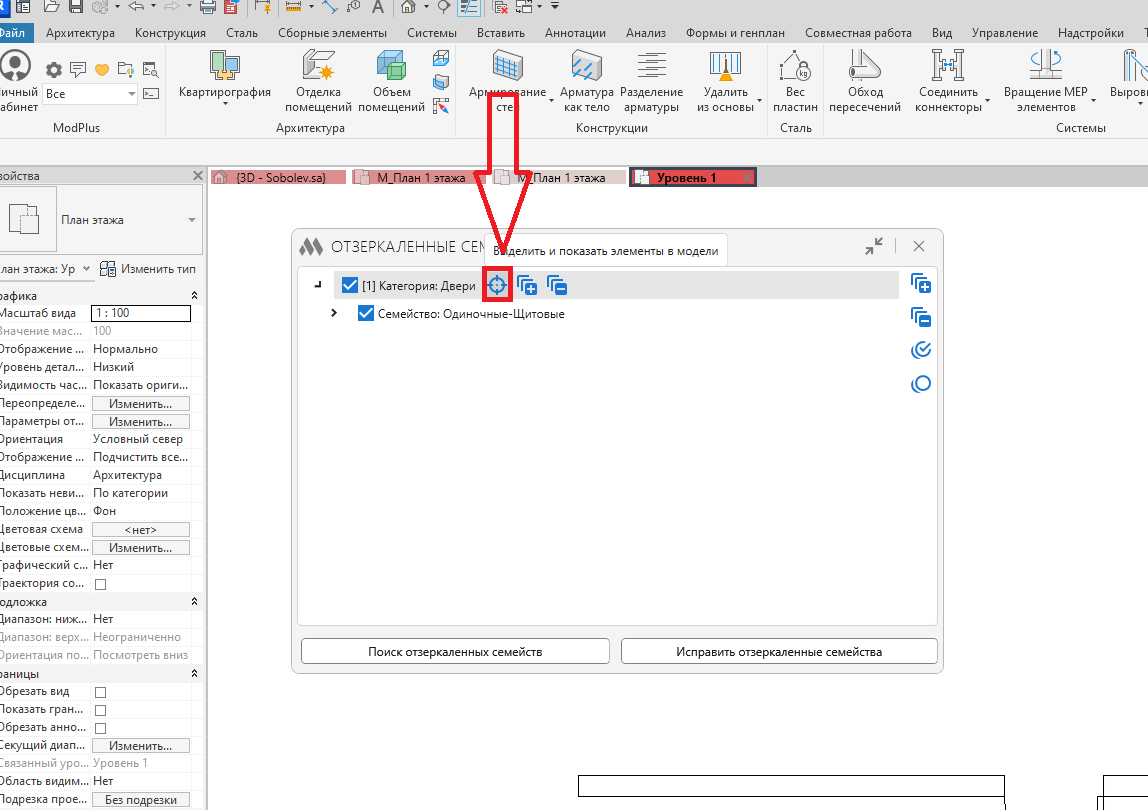

Рисунок 3.1.3. Выделение отзеркаленного элемента по кнопке прицела.

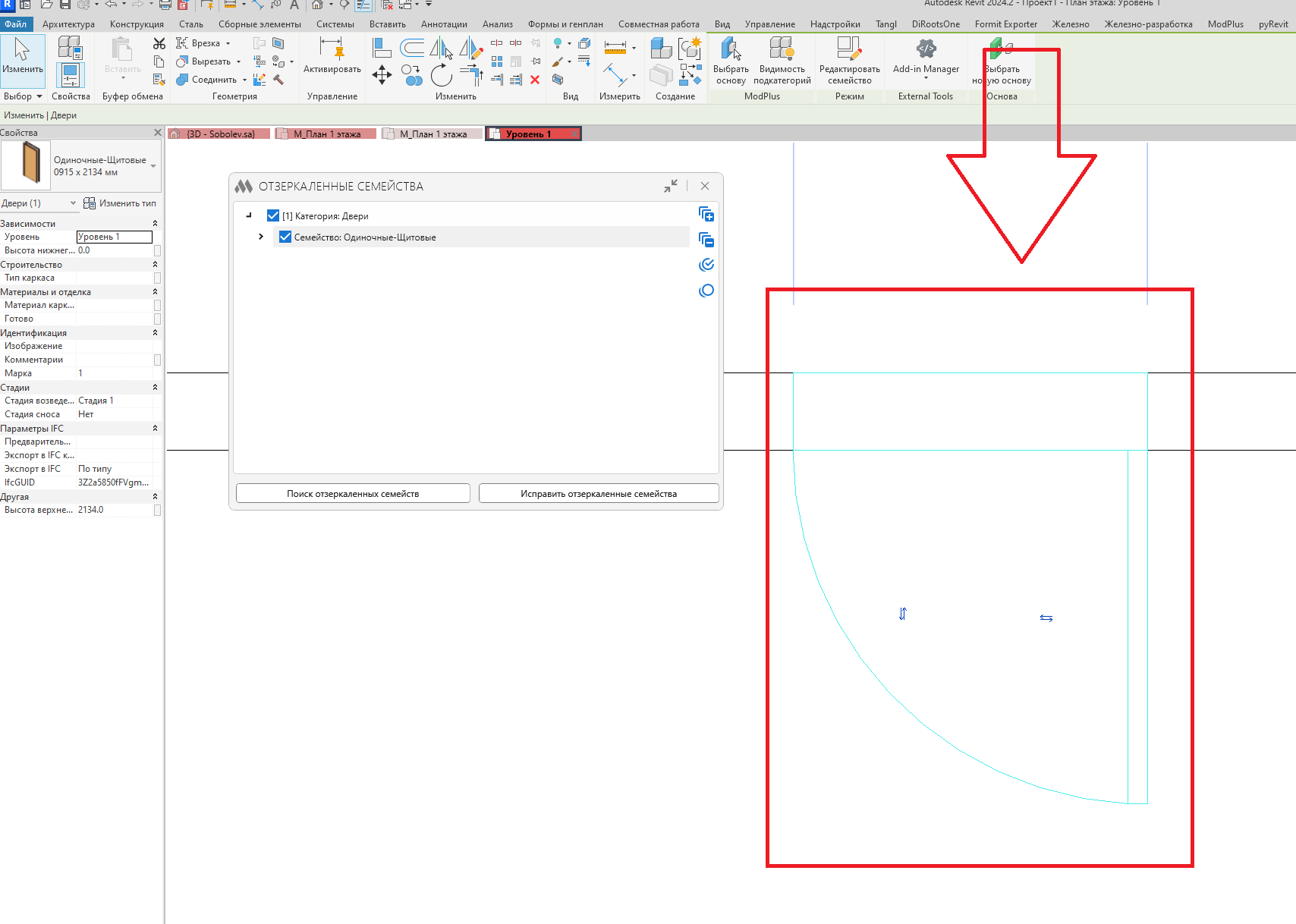

Рисунок 3.1.4. Найденный отзеркаленный элемент плагином Modplus.
3.2. Исправление отзеркаленных элементов
В модели необходимо будет исправлять отзеркаленные элементы. Как это делать? Основным механизмом исправление отзеркаленных элементов является простое нажатие на клавишу space(space (пробел). Важно! Рекомендуется исправлять элементы по этой клавише индивидуально для каждого отзеркаленного семейства. Иногда пробел может повернуть ориентацию семейства в плоскости внутрь-наружу. Если выполнить отзеркаливание через пробел не получается, то рекомендуется снова разместить экземпляр семейства по клавише "Создать аналог", тогда семейства будет размещать не отзеркаленным, смотри рисунок 5.
3.2.1.

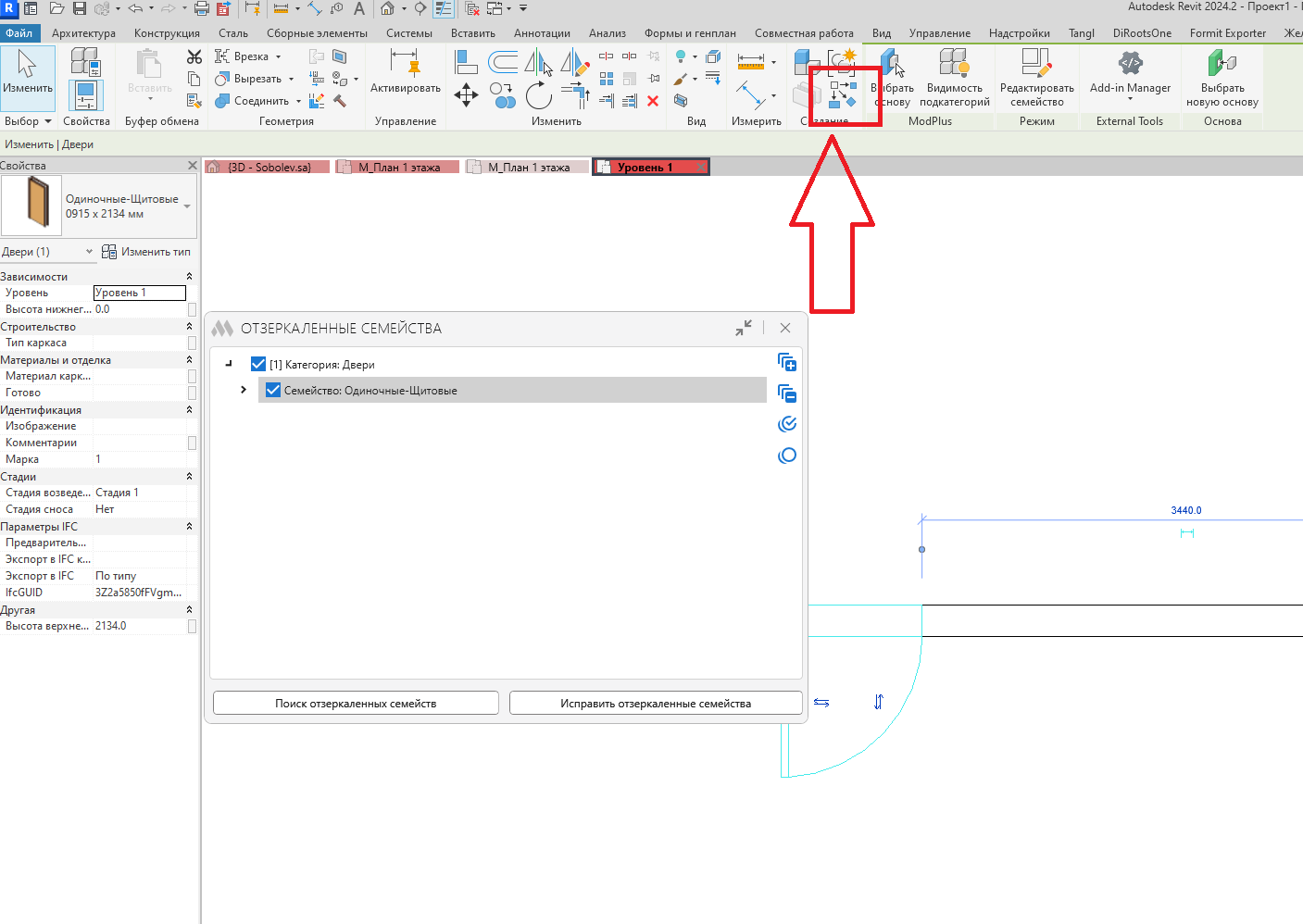

Рисунок 5.3.2.1. Кнопка создать аналог.
