Координация площадки и топографии

1. Изменения в документе

Версия	Дата изменения	Предмет изменений	Ответственный



2. Общие положения

Настоящий стандарт является одним из основных документов в системе BIM-стандартов Проектного отдела ГК Железно.

В настоящем документе обозначены принципы моделирования.

Задачи настоящего документа:

1.    Обеспечение единообразного BIM-моделирования

2.    Повышение эффективности проектирования за счет внедрения скоординированного и последовательного подхода к работе в BIM

3.    Обеспечение разработки моделей пригодных для использования на последующих стадиях реализации проекта

4.    Возможность использования модели в других отделах компании.

Настоящий стандарт предназначен для работающих в программе Revit.



3. Координация

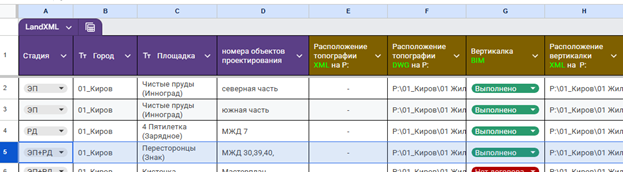

В табличке LandXML рельеф - Google Таблицы располагаются ссылки на площадки, по которым есть DWG и XML для топотела.

3.1 Когда файла площадки нет.

1. Создаем файл площадки

Например, возьмем файл площадки Киров знак (см. рис.3.1.1).

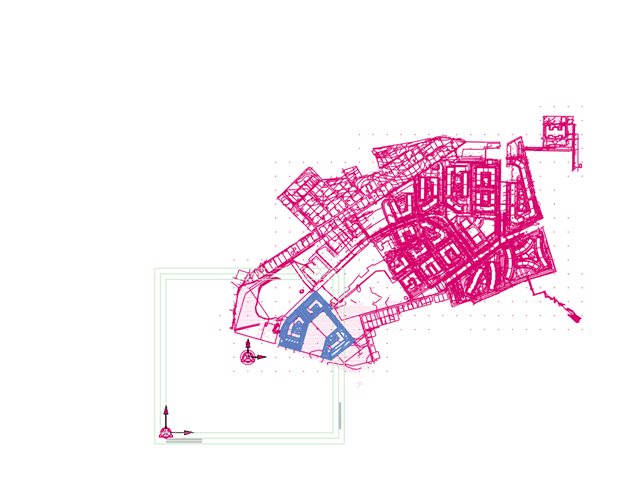

Рисунок 3.1.1. Киров знак

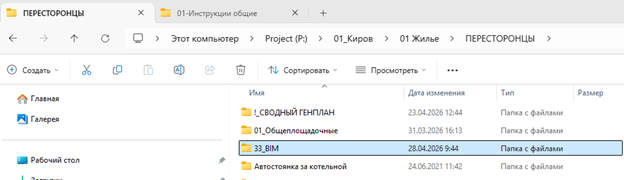

1) Открываем DWG из столбика «Расположение топографии DWG на P». Сохраняем его на диск P в папку 33_BIM (cм. Рис 3.1.2).

Рисунок 3.1.2. Папка 33_BIM

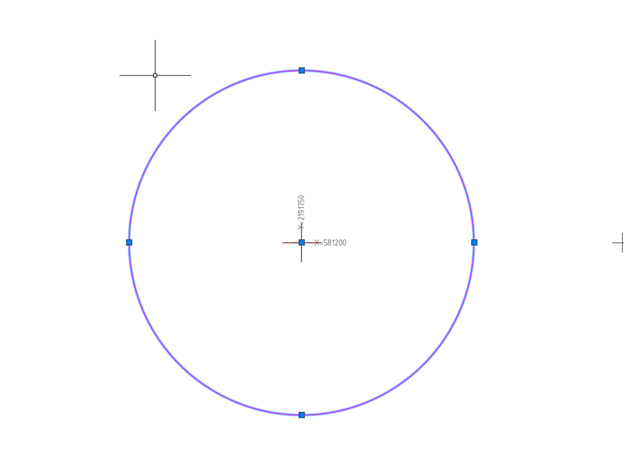

2) В сохраненном в нашей папке в DWG  отмечаем кружочком точку, с которой будем брать координаты (см. рис.3.1.3).

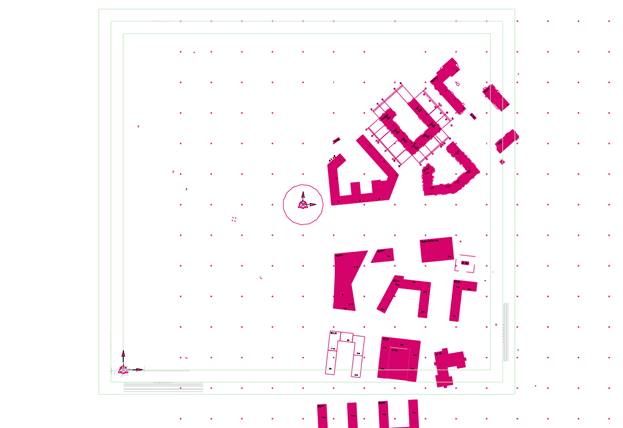

Рисунок 3.1.3. Круг и координаты.

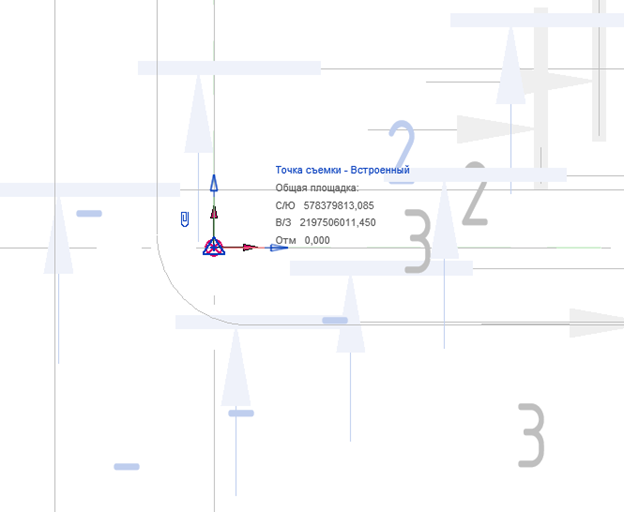

3) Далее в Ревите создаем пустой файл на основе шаблона Ар,КР, стандартно открепляем Точку съемки и задаем ей эти же координаты * 1000 (точка съемки улетит), закрепляем точку съемки и переносим обратно к базовой точке (см. рис.3.1.4).

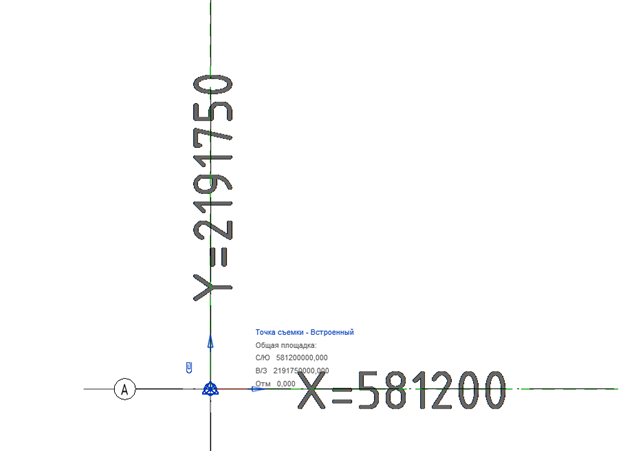

Рисунок 3.1.4. Координаты

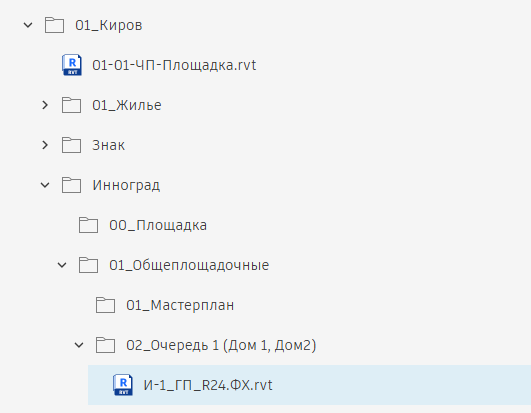

4) Сохраняем файл площадки на Ревит сервер (см. рис.3.1.5).

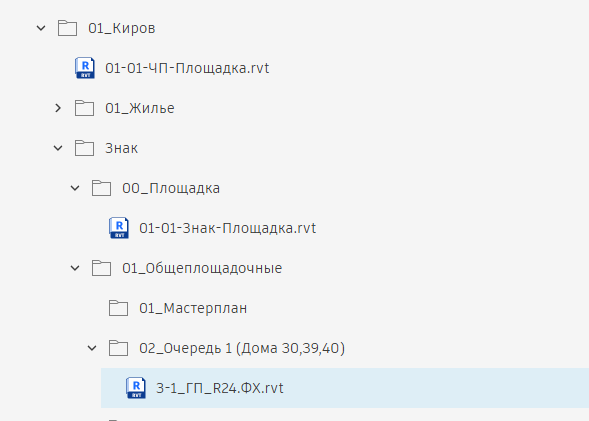

Рисунок 3.1.5. Город – площадка – папка «00_Площадка»

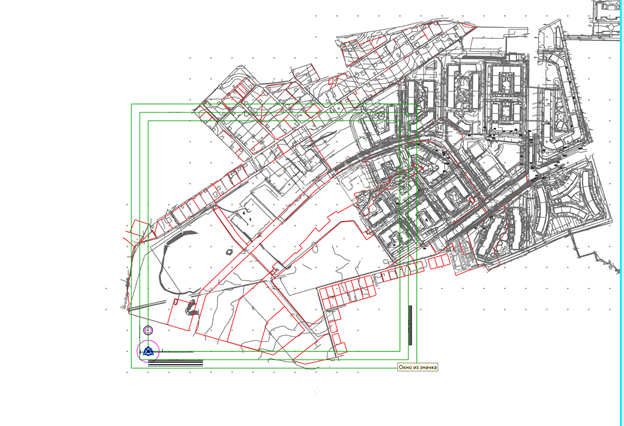

5) Подгружаем ДВГ (рис. 3.1.6.) и сопоставляем его с точкой съемки и проверяем, все ли корректно встало.

Рисунок 3.1.6. Подгрузилось

                2. Создаем файл с топотелом

1) Создаем пустой файл на основе шаблона АР,КР.

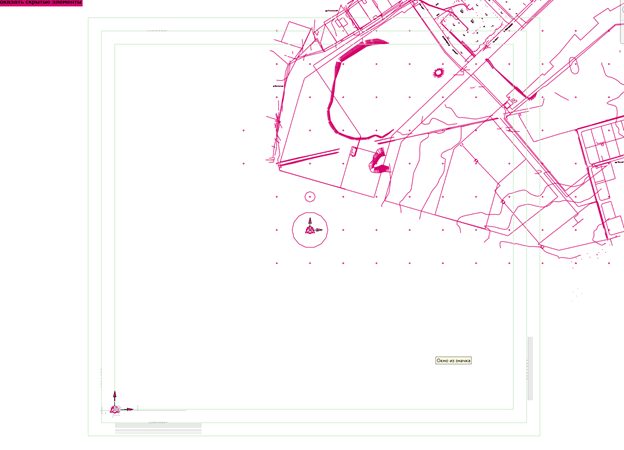

2) Подгружаем созданный файл площадки (рис. 3.1.7).

Рисунок 3.1.7. Вставилось не по общим координатам.

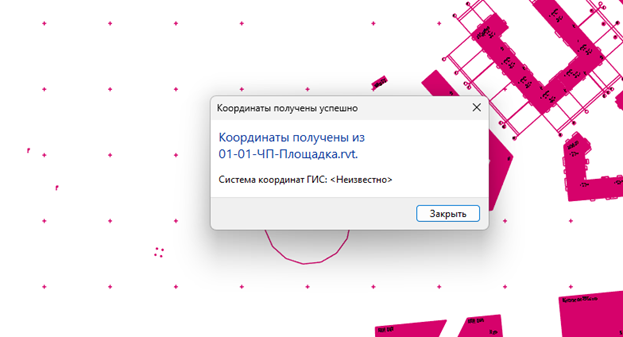

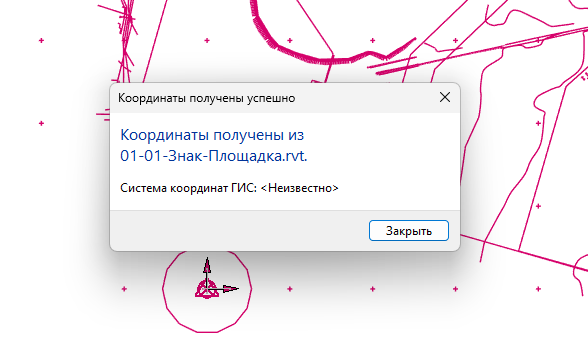

3) Получаем координаты из файла площадки (рис.3.1.8.), точка съемки улетела (рис.3.1.9).

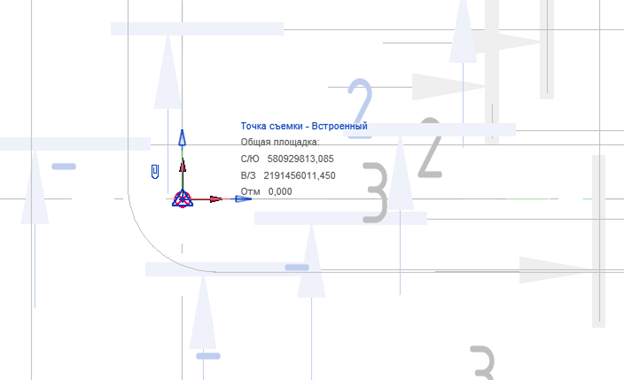

Рисунок 3.1.8. Координаты получили.

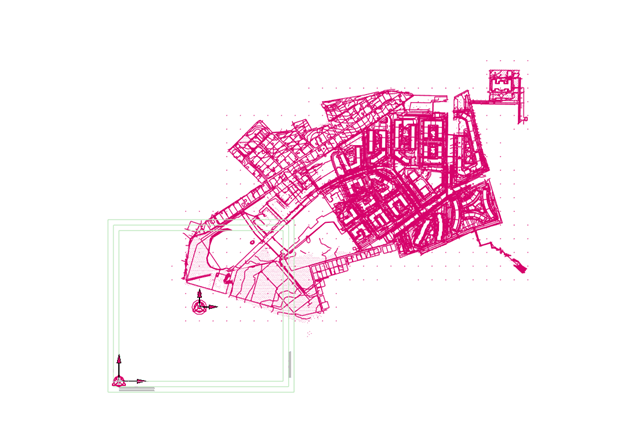

Рисунок 3.1.9. Точка съемки улетела

4) Открепляем нашу точку съемки и тащим к нашей базовой и снова закрепляем (рис.3.1.10).

Рисунок 3.1.10. Точка на месте

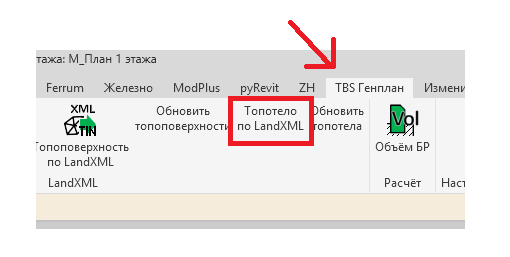

5) На вкладке TBS Генплан нажимаем кнопку «Топотело по LandXML» (см. рис. 3.1.11).

Рисунок 3.1.11. TBS Генплан

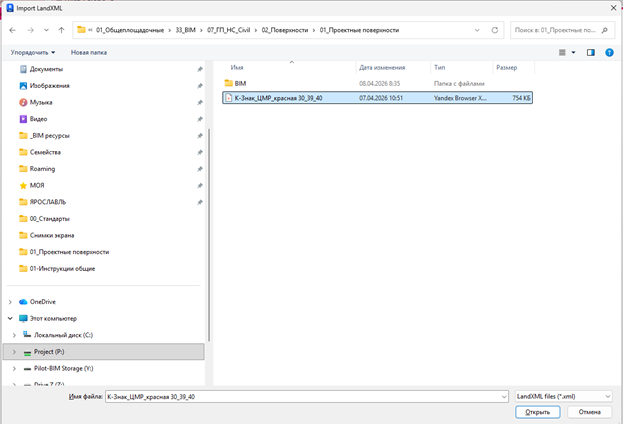

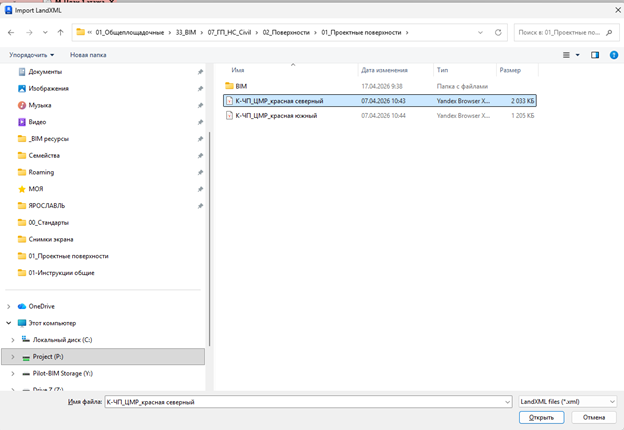

6) Указываем путь к файлу LandXML. Путь можно узнать из таблички гугл в столбике «Расположение вертикалки XML на  P» (рис.3.1.12 и 3.1.13).

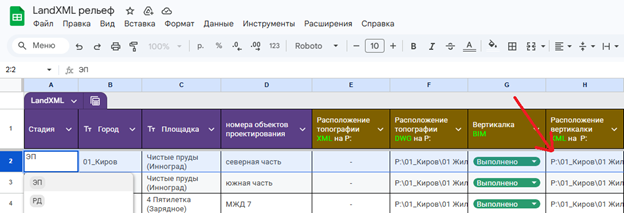

Рисунок 3.1.12. Тут указан путь к файлу, копируем.

Рисунок 3.1.13. Выделить и открыть

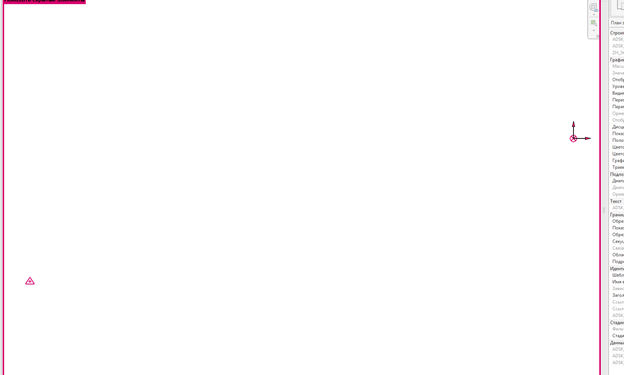

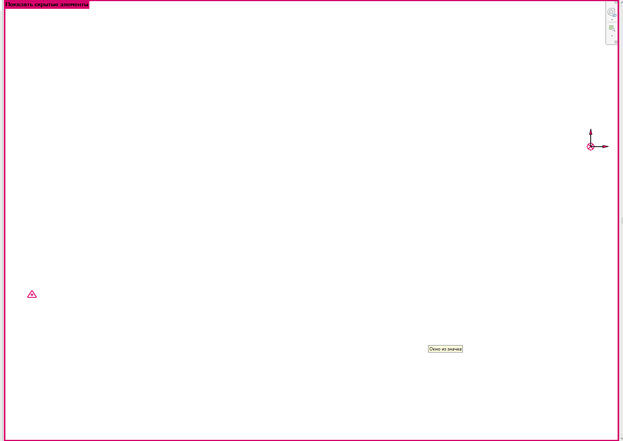

7) Ничего не появилось (см. рис.3.1.14).

Рисунок 3.1.14. Ничего не появилось

8) Изменим секущий диапазон на 160 000, и всё появилось (см. рис 3.1.15).

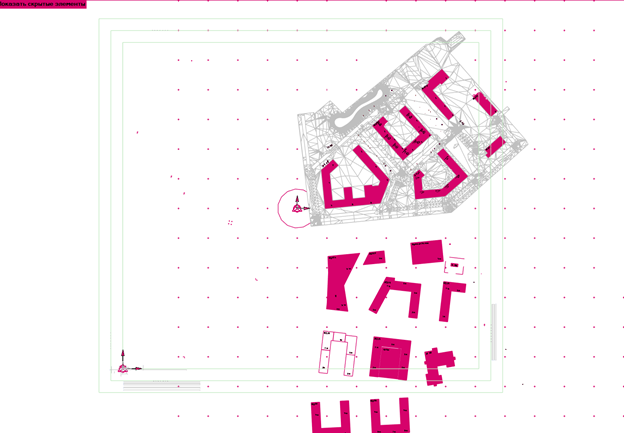

Рисунок 3.1.15. Топотело отобразилось.

9) Сохраняем на Ревит сервере (рис. 3.1.16) в свою очередь, которую можно посмотреть в файлике LandXML рельеф - Google Таблицы в столбике «Номера объектов проектирования». Если на ревит сервере папки площадок нет, то создать по образцу.

Рисунок 3.1.16. Сохраняем в свою очередь по площадке



3.2 Когда файл площадки есть.

1. Создаем сразу файл с топографией

1) Создаем файл на основе шаблона АР,КР.

2) Подгружаем файл с площадкой, получаем координаты (см. рис. 3.2.1).

Рисунок 3.2.1. Координаты получили.

3) Точка съемки улетела (см. рис.3.2.2).



Рисунок 3.2.2. Точка улетела.

4) Открепляем ее, переносим к базовой точке и закрепляем (рис. 3.2.3).

Рисунок 3.2.3. Перенесли.

5)На вкладке TBS Генплан нажимаем кнопку «Топотело по LandXML» (см. рис. 3.2.4).

Рисунок 3.2.4. TBS Генплан

6) Указываем путь к файлу LandXML. Путь можно узнать из таблички гугл в столбике «Расположение вертикалки XML на  P» (рис.3.2.5 и 3.2.6).

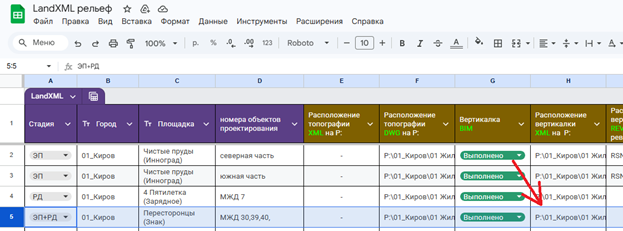

Рисунок 3.2.5. Тут указан путь к файлу, копируем.

Рисунок 3.2.6. Выделить и открыть

7) Ничего не появилось (см. рис.3.2.7).

Рисунок 3.2.7. Ничего не появилось

8) Изменим секущий диапазон на 160 000, и всё появилось (см. рис 3.2.8).

Рисунок 3.2.7. Топотело отобразилось.

9) Сохраняем на Ревит сервере (рис. 3.2.8) в свою очередь, которую можно посмотреть в файлике LandXML рельеф - Google Таблицы в столбике «Номера объектов проектирования». Если на ревит сервере папки площадок нет, то создать по образцу.

Рисунок 3.8. Сохраняем в свою очередь по площадке
