13-Менеджер отверстий

Инструкция для конструктора по обработке задания на отверстия

Изменения в документе

Оглавление

Изменения в документе

1.   Работа с заданием на отверстия

2.   Работа с изменениями в задании на отверстия

 1.    Работа с заданием на отверстия

1.Загружаем связанные файлы от инженерных разделов, чье задание нужно обработать.

2.Переходим на вкладку ZH и выбираем кнопку Менеджер отверстий.

Перед нами открывается пустое окно.

3. Для того, чтобы отобразить список элементов задания, выберем кнопку 1 и выберем папку с заданиями для конкретной секции.

После выбора папки с файлами в Менеджере будут отображены все элементы заданий на отверстия. Первоначально список элементов отображаются с красными индикаторами, которые соответствуют статусу элемента и значению актуальности. Элементы не согласованы и не скопированы в текущий проект.

4.Для того, чтобы было удобно просматривать элементы задания – скопируем их в текущий проект. Для этого воспользуемся кнопкой 6, которая скопирует все элементы со значением актуальности «Нет в проекте».

После копирования элементов видим, что значение актуальности и 2-й цветовой индикатор изменились. Статус «Без изменений» говорит нам о том, что скопированные элементы соответствуют размещенным в инженерных моделях.

После копирования появляется возможность быстро просмотреть расположение элементов, с помощью кнопок 2 можно выбрать вид, который будет открыт при двойном нажатии ЛКМ по ID элемента из списка.

Также выделить элементы в модели можно с помощью кнопок 3 и 4.

При необходимости с помощью выпадающего списка 14, можно отфильтровать элементы конкретного инженерного раздела.

5.Теперь нужно просмотреть элементы и расставить статусы.

После смены статуса на «Согласовано» изменяется 1-й цветовой индикатор.

6.После этого, необходимо воспользоваться кнопкой 13, которая заполнит параметр отметки низа отверстия.

В случае, если все отверстия согласованы, можно закрыть Менеджер отверстий и выполнить вырезание элементов отверстий.

2.    Работа с изменениями в задании на отверстия

1.Рассмотрим вариант, в котором для разделов остались не согласованные элементы и необходимо вернуть задание инженеру на доработку. При необходимости можно указать свои требования в комментариях, закрыть Менеджер отверстий и сообщить инженеру о необходимости доработки задания. При закрытии файлы задания обновятся.

2.После уведомления о корректировке задания, откроем Менеджер отверстий и выберем кнопку 1. Затем откроем папку с заданиями.

Здесь можем увидеть различные значения в статусе «Актуальности».

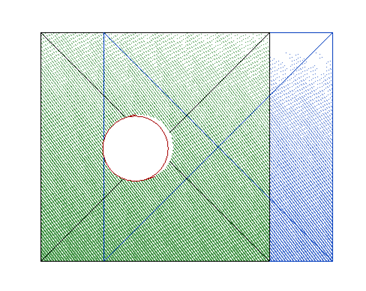

При изменении положения элемента в файле задания – меняется статус Актуальности на «Смещение» и его цветовой индикатор. После перехода на 3D вид элемента видим изменение положения отверстия.

С помощью кнопки 11 можно оставить отверстие на месте в своем файле.

С помощью кнопки 12 можно переместить отверстие в своем файле в соответствии с измененным заданием.

После нажатия этих кнопок статус актуальности изменится на «Без изменений».

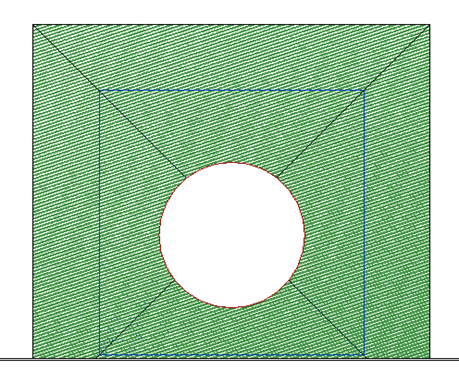

При изменении габарита элемента в файле задания – меняется статус Актуальности на «Размеры» и его цветовой индикатор. После перехода на 3D вид элемента видим изменение габарита отверстия.

С помощью кнопки 9 можно принять изменение в задании, но оставить текущий размер отверстия в своем файле.

С помощью кнопки 10 размер отверстие в своем файле можно откорректировать в соответствии с измененным заданием.

После нажатия этих кнопок статус актуальности изменится на «Без изменений».

При удалении элемента отверстия из связанного файла задания – меняется статус Актуальности на «Удален» и его цветовой индикатор. Так же отверстие обнуляет свой статус «Согласовано». После перехода на 2D или 3D вид можно проанализировать отверстие и воспользоваться кнопками 7 или 8.

С помощью кнопки 7 можно удалить выделенный элемент со статусом «Удален».

С помощью кнопки 8 можно удалить все элементы со статусом «Удален».

После использования кнопок 7 и 8 элемент удаляется из модели, а также окончательно удаляется из файла задания.
