04-Менеджер_Семейств

1 . Изменения в документе

2. Общие положения

1. База

3. Основа

1. Первичная настройка плагина

1.1 Сервер лицензий

Предназначен для того чтобы выполнить подключения к серверу лицензий. Необходим для того чтобы люди со стороны не смогли извне работать нашими инструментами. Здесь есть только 1 кнопка предназначенная для подключения к серверу  лицензий(1), а также статус подключения к серверу под ней(2), смотри рисунок 1.

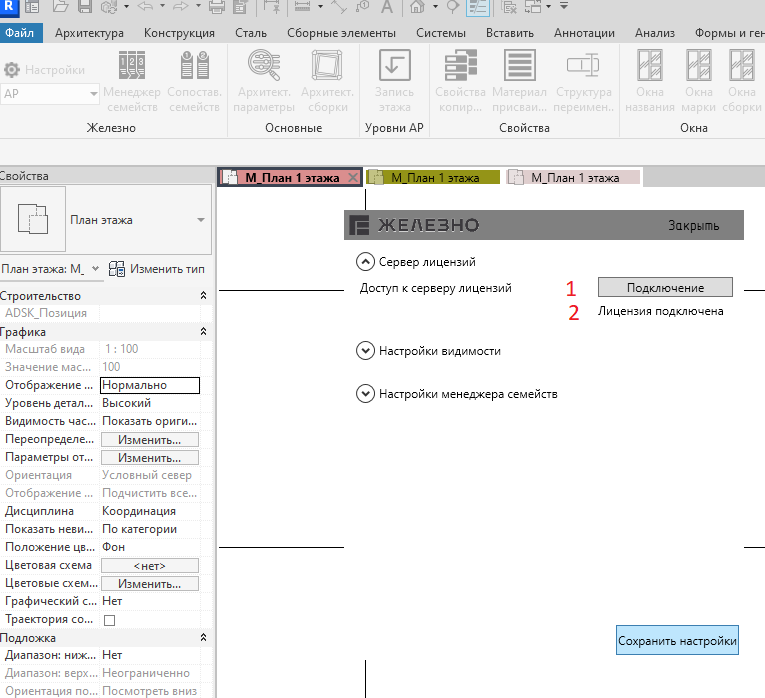

Рисунок 1. Поля доступа к серверу лицензий
После нажатия на кнопку 1 появится еще одно окно, смотри рисунок 2.

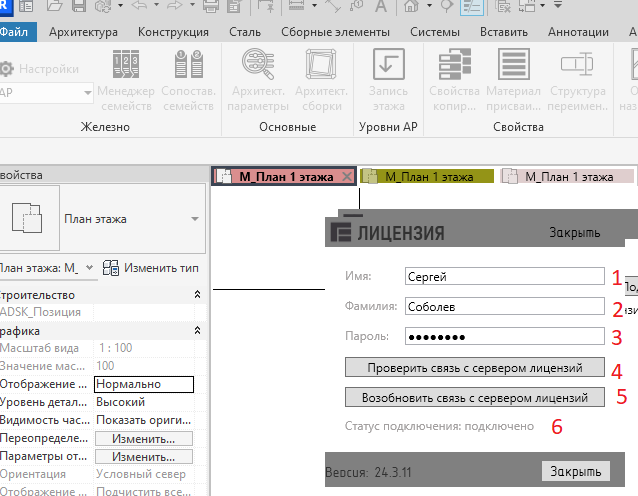

Рисунок 2. Поля подключения к серверу лицензий.
Здесь:
1-Поле для ввода имени пользователя
2-Поле для ввода фамилии пользователя
3-Поле для ввода пароля пользователя(если пароля нет или вы не помните то нужно написать в BIM HELP с запросом на пароль)
4-Проверка связи с сервером лицензий(предназначена только лишь для проверки доступен ли сервер с вашей машины сейчас)
5-Кнопка возобновления связи с сервером лицензий которая логинит вас на сервере лицензий.
6-Текстовый статус того что происходит(ваша основная задача в этом статусе получить "подключено", чтоб будет говорить о том что вы корректно подключились.
После успешного подключения можно закрыть окно лицензии.

Как итог в поле 2 рисунка 4 ваш статус станет "Лицензия подключена

1.2 Ссылка на папку семейств для плагина

Менеджеру семьиейств после установки требуется указать путь к спапкемье в семьейств. Весь алгоритм заключается в следующем:

1. Запускаем вилку «Железно», см. рисунок 1.3.

Рисунок 1.3. Активация настроек плагина «Железно».

2. Жмем на кноподдержку «Указать папкроншту семейн кроншстейнв», см. рисунок 2.4.

Рисунок 2.4. Кнопка для указания встроенного модуля

3. В открытом проводнике перехода по следующему пути:

P:\10_Документы\_BIM-ресурс\05_Шаблоны и библиотеки\02_Семейства

Глубже не погружаемся в папки, доходим только до нее. Пример того, как следует открывать папки в проводнике, показано.

Рисунок 3.5. Выбор папок с корпусами в проводнике

4. Жмем «Ок» и ожидаем процесс, который считает подключение из папок.

5. Нажмите «Сохранить настройки», см. рисунок 4.6.

Рисунок 4.6. Сохранение настроек загрузки компьютера.

6. Активация плагина полей. Для того, чтобы у вас снова появилосяь окно полюс вагилкина, необходимо в первую очередь проверить, активен ли тумблер нижней кнопки в вилке разъема, см. рисунок 5.7.

Рисунок 5.7. Проверка тумблера мовклодогоючения менеджера семьи ейств штекере.

7. После этого на панели у вас появится кнопка, которую нужно знаписжать «Менеджер семьиейств». Затем полюсная опоткра преывращается поле плагина в ревит, см. рисунок 6.8.

8. Ура! «Менеджер семьиейств» у вас стал работать.

Рисунок 6.8. Поле плагина «Менеджер семьиейств».

2. Общие настройки

После успешной установки можно отвести внимание, как вообще можно настроить плагин под себя. обдумайте пункты назначения.

1. Открытие лишних вкладов. В проекте можно закрыть ненужные вкладки вилки путем отжатия клавиш в компоненте, см. рисунок 7.9.

Рисунок 7.9. Управление видимостью вкладок плагина «Менеджер семьи»

2. Список элементов вашего раздела можно отфильтровать с помощью фильтра, см. рисунок 8.10.

Рисунок 8.10. Фильтрация элементов вашего раздела.

3. Поиск элементов по имени. Выполняется с помощью поиска полей, см. рисунок 9.11.

Рисунок 9.11. Поле определения вилки

4. Настройки загрузки показаны на рисунке 10.12. Как правило здесь всегда выбираем «Заменить существующее». «Добавить цифру к имени» выбираем только в отдельных случаях.

Рисунок 10.12. Настройка загрузки зарядного устройства
